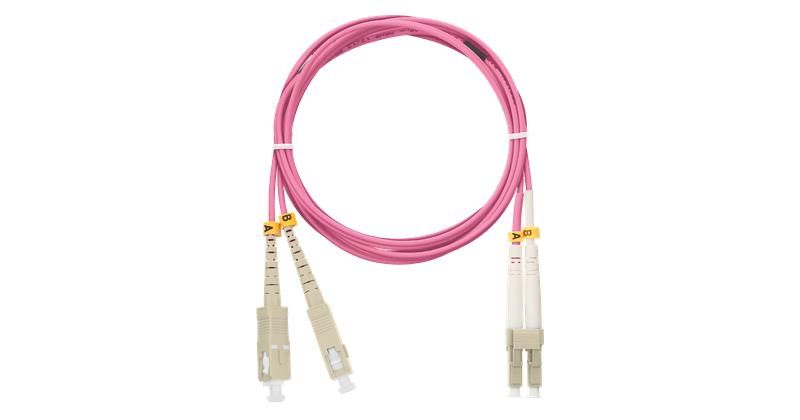

Шнур волоконно-оптический переходной многомод. 50/125мкм стандарта ОM4 SC/UPC-LC/UPC двойн. LSZH нг(A)-HFLTx 2мм маджента 5м NIKOMAX NMF-PC2M4C2-SCU-LCU-005

Шнур волоконно-оптический переходной многомод. 50/125 мкм стандарта OM4 SC/UPC-LC/UPC двойной LSZH нг(A)-HFLTx 2 мм маджента 5м от бренда NIKOMAX (арт. nmf-pc2m4c2-scu-lcu-005) предназначен для соединения оборудования с разными типами оптических портов - например, между коммутатором с LC-портом и сервером с SC-портами. Кабель выполнен на основе многомодового волокна OM4, обеспечивая высокую пропускную способность на расстояниях до 550 метров.

Назначение и область применения

Этот переходной шнур используется там, где требуется соединить устройства с разными типами оптических разъёмов: SC/UPC на одной стороне и LC/UPC на другой. Подходит для внутренней маршрутизации сигналов в телекоммуникационных шкафах, центрах обработки данных, системах передачи данных на скоростях до 10–100 Гбит/с. Часто применяется в сетях LAN, SAN, видеонаблюдении и VoIP-инфраструктуре.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM4
• Длина: 5 метров
• Коннекторы: SC/UPC - LC/UPC (двойной шнур)
• Цвет оболочки: маджента (стандартная цветовая маркировка для OM4)
• Оболочка: LSZH нг(A)-HFLTx - малодымная, негорючая, без галогенов
• Диаметр кабеля: 2 мм
• Работает на длине волны: 850 нм и 1300 нм
• Поддерживает скорость передачи: до 100 Гбит/с (при использовании с совместимым оборудованием)

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами SC/UPC или LC/UPC - это большинство современных коммутаторов, медиаконвертеров, SFP-модулей и серверных плат. Монтаж прост: достаточно вставить коннекторы в соответствующие порты до щелчка. Учитывайте, что SC-коннекторы требуют поворота фиксатора при подключении, а LC - просто плотного введения. Для удобства сборки рекомендуется использовать кабельные каналы с радиусом изгиба не менее 10 мм.

Безопасность и стандарты

• Оболочка выполнена из материала LSZH нг(A)-HFLTx - не выделяет токсичных газов при горении, соответствует требованиям пожарной безопасности для помещений с повышенными нормами (офисы, ЦОД, метро)
• Стандарт OM4 гарантирует соответствие требованиям ISO/IEC 11801 и TIA-492AAAD
• Максимальный рабочий температурный диапазон: от –20C до +70C

Преимущества

• Высокая пропускная способность за счёт стандарта OM4 - в 5 раз выше, чем у старых версий OM3
• Двойная маркировка полярности позволяет точно определять направление передачи сигнала - снижает риск ошибок при подключении
• Уменьшенный диаметр кабеля (2 мм) - экономит место в шкафах и упрощает прокладку в плотных трассах
• Негорючая оболочка LSZH - безопасна для закрытых помещений и систем с принудительной вентиляцией

Ограничения применения

• Не предназначены для внешней прокладки - отсутствует защита от UV-излучения и механических нагрузок
• Не подходят для длинных трасс свыше 550 м - предел эффективного использования многомодового волокна OM4
• Несовместим с однообразными портами типа ST или MPO - требуются другие типы шнуров
• Не следует перегибать кабель под углом меньше 10 мм радиуса - возможна потеря сигнала

Примеры использования

• Подключение сервера с SC-портом к коммутатору с LC-портами в ЦОД
• Переход между старым оборудованием (SC) и новым (LC) в сети доступа
• Интерконнект между оптическими модулями SFP+ в стойках
• Локальные связи внутри пассивных оптических распределительных пунктов

Практические советы

• Проверьте цвет оболочки - маджента указывает на OM4; если нужен более длинный участок - используйте одиночные шнуры или мультиплексирование
• При установке в шкафах с ограниченным пространством выбирайте шнуры с правильной длиной - лишние метры усложняют управление кабелями
• Никогда не подключайте шнур без защиты от пыли - крышки коннекторов должны оставаться надетыми до момента подключения
• Для тестирования целостности канала используйте оптический тестер с источником 850 нм - именно эта длина волны является основной для OM4
• Артикул nmf-pc2m4c2-scu-lcu-005 - единственный вариант этого конкретного сочетания коннекторов в линейке NIKOMAX; аналоги с другими маркировками могут отличаться по полярности или материалу оболочки
