Шнур волоконно-оптический переходной многомод. 50/125мкм стандарта ОM4 SC/UPC-LC/UPC двойн. LSZH нг(A)-HFLTx 2мм маджента 1м NIKOMAX NMF-PC2M4C2-SCU-LCU-001

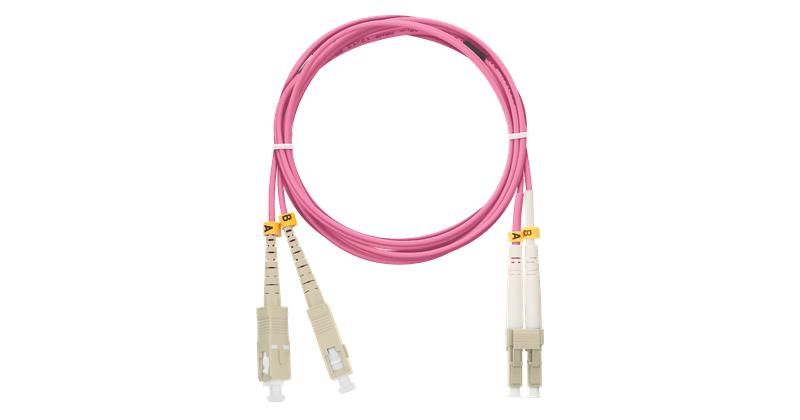

Шнур волоконно-оптический переходной многомод. 50/125 мкм стандарта OM4 SC/UPC-LC/UPC двойной LSZH нг(A)-HFLTx 2 мм маджента 1м от бренда NIKOMAX предназначен для соединения оборудования с разными типами оптических портов - например, между коммутатором с интерфейсом LC и сервером с портом SC. Артикул nmf-pc2m4c2-scu-lcu-001 обеспечивает надёжную передачу сигнала на расстоянии до нескольких сотен метров в локальных сетях.

Назначение и область применения

Этот переходной шнур используется там, где требуется соединить устройства с разными типами оптических разъёмов: SC на одной стороне и LC на другой. Подходит для сборки оптических систем в центрах обработки данных, телекоммуникационных шкафах, на производстве и в офисных сетях. Применяется в связках: коммутатор → шнур → сервер, SAN-сети, системы видеонаблюдения с высокой пропускной способностью.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM4 - обеспечивает высокую пропускную способность до 100 Гбит/с на расстояниях до 550 м.
• Коннекторы: SC/UPC (на одном конце) и LC/UPC (на другом) - устойчивые к перепадам температур, с минимальным уровнем потерь.
• Оболочка: LSZH нг(A)-HFLTx - малодымная, негорючая, безопасна при возгорании; цвет - маджента (для визуального отличия от других шнуров).
• Диаметр кабеля: 2 мм - компактный, удобен для маршрутизации в плотных кабельных трассах.
• Длина: 1 метр - оптимальна для внутрисистемных соединений, минимизирует лишние участки провода.
• Тип: двойной - имеет пометку полярности, позволяющую точно определить направление передачи сигнала (TX/RX).

Совместимость и монтаж

Шнур совместим с любым оборудованием, оснащённым портами SC или LC. Для установки достаточно вставить коннекторы в соответствующие гнёзда до щелчка - никаких инструментов не требуется. Убедитесь, что вы не перепутаете TX и RX: на двойном шнуре одна сторона всегда является передатчиком, вторая - приёмником. Маркировка полярности указана на корпусе коннекторов или на оболочке кабеля.

Безопасность и стандарты

• Материал оболочки LSZH нг(A)-HFLTx соответствует требованиям пожарной безопасности для помещений с повышенными нормами - офисы, серверные, метро, больницы.
• Стандарт OM4 гарантирует соответствие требованиям IEEE 802.3ba и ISO/IEC 11801.
• Работает при температурах от –20C до +70C.

Преимущества

• Высокая скорость передачи данных за счёт стандарта OM4 - идеально для современных сетей 10G/40G/100G Ethernet.
• Удобство монтажа: два разных типа коннекторов в одном шнуре исключают необходимость в адаптерах.
• Цветовая маркировка (маджента) позволяет легко найти нужный шнур среди множества других.
• Негорючая оболочка снижает риск распространения пламени и выделения токсичных газов при аварии.

Ограничения применения

• Не предназначена для внешней прокладки - отсутствует защита от UV-излучения и механических повреждений.
• Не рекомендуется использовать в условиях постоянного изгиба радиусом менее 10 мм - это может вызвать потерю сигнала.
• Подходит только для многомодовой сети - не работает с одномодовым оборудованием (например, длинноволновые линии связи).
• Длина всего 1 метр - не подходит для соединений через несколько метров.

Примеры использования

• Подключение сервера с LC-портом к верхнему коммутатору с SC-портами в стойке.
• Связь между SFP+ модулем и оптическим коммутатором в центре обработки данных.
• Интеграция оборудования в существующую инфраструктуру, где часть устройств использует SC, а новая - LC.

Практические советы

• Перед подключением проверьте, чтобы коннекторы были чистыми - грязь на ферруле снижает качество сигнала.
• Не затягивайте коннекторы слишком сильно - это может повредить внутреннюю оптику.
• Учитывайте посадочные размеры: SC - крупнее LC, поэтому места рядом с портом должны быть свободны.
• Для сложных маршрутов используйте кабельные каналы - шнур чувствителен к перегибам и давлению.
• Запомните: маджентовый цвет = OM4, значит - максимальная пропускная способность для многомодового волокна.
