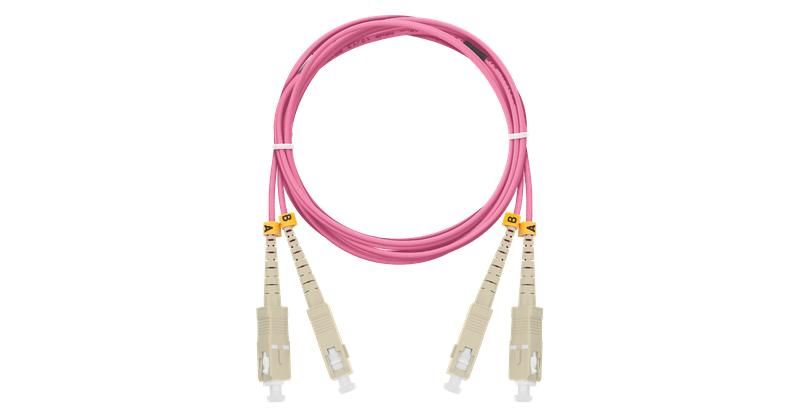

Шнур волоконно-оптический соединительный многомод. 50/125мкм стандарта ОM4 SC/UPC-SC/UPC двойн. LSZH нг(A)-HFLTx 2мм маджента 1м NIKOMAX NMF-PC2M4C2-SCU-SCU-001

Шнур волоконно-оптический соединительный многомодовый 50/125 мкм стандарта OM4 SC/UPC-SC/UPC двойной LSZH нг(A)-HFLTx 2 мм маджента 1 м от бренда NIKOMAX (арт. nmf-pc2m4c2-scu-scu-001) предназначен для передачи данных на коротких участках оптической сети - например, между коммутаторами, серверами или тестовым оборудованием. Его яркая маджентовая оболочка упрощает идентификацию в плотных панелях.

Назначение и область применения

Этот оптический шнур используется для временного или постоянного соединения устройств в локальных сетях, где требуется высокая скорость передачи данных и помехоустойчивость. Подходит для подключения оборудования в центрах обработки данных, телекоммуникационных щитах, системах видеонаблюдения и лабораторных стендах. Благодаря стандарту OM4 обеспечивает пропускную способность до 100 Гбит/с на расстоянии до 150 метров.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM4
• Коннекторы: SC/UPC - два одинаковых разъёма на обоих концах
• Цвет оболочки: маджента (обозначает тип OM4 и отличает от других шнуров)
• Длина: 1 метр
• Диаметр кабеля: 2 мм
• Материал оболочки: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, самозатухающая
• Огнестойкость: нг(A)-HFLTx - не распространяет горение, соответствует требованиям для помещений с повышенными нормами пожарной безопасности
• Тип: двойной (двухволоконный) - каждое волокно работает в одной направлении, с учётом полярности

Совместимость и монтаж

Коннекторы SC/UPC совместимы с любым оборудованием, поддерживающим этот тип разъёма - коммутаторы, медиаконвертеры, SFP-модули, анализаторы оптики. Установка требует аккуратного обращения: не поворачивайте и не перегибайте шнур более чем на 90°, чтобы не повредить волокно. Для фиксации используйте кабельные каналы или зажимы, не допуская натяжения. Перед подключением проверьте наличие защиты на коннекторах - они чувствительны к пыли и царапинам.

Безопасность и стандарты

Оболочка выполнена из материала LSZH, что снижает выделение токсичных газов при нагреве или возгорании. Соответствует классу огнестойкости нг(A)-HFLTx - разрешён к применению в закрытых помещениях с людьми, в том числе в офисах, больницах и образовательных учреждениях. Коннекторы SC/UPC соответствуют ITU-T G.651.1 и IEC 61754-4.

Преимущества

• Высокая пропускная способность за счёт стандарта OM4 - идеально для современных Gigabit и 10G Ethernet
• Яркая маджентовая оболочка позволяет легко найти нужный шнур среди множества других
• LSZH-материал безопасен для внутренней прокладки - не выделяет едких паров при перегреве
• Двойная конструкция гарантирует точную передачу сигнала в обоих направлениях
• Узкий диаметр 2 мм удобен для укладки в ограниченном пространстве

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует защита от UV-излучения и механических нагрузок
• Работает только на расстояниях до 150 м; для длинных трасс (>500 м) требуется одномодовый шнур
• Не совместим с коннекторами LC, FC или ST - необходимо использовать переходники
• Не рекомендован для частых подключений/отключений в условиях запылённости - требует регулярной очистки коннекторов

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке ЦОД
• Переподключение тестовой платформы в лаборатории оптоволоконной связи
• Связь между IP-камерой и NVR через оптический медиаконвертер
• Использование в системах автоматизации на заводах с высокими уровнями ЭМИ

Практические советы

• Всегда используйте защитные колпачки на коннекторах при хранении и транспортировке
• Очищайте коннекторы специальными средствами и ватными палочками - грязь вызывает потери сигнала
• Проверяйте полярность: в двойных шнурах одно волокно передаёт сигнал, другое принимает - неверная установка приведёт к отсутствию связи
• При прокладке в пучках не пережимайте шнур - радиус изгиба должен быть не менее 10 диаметров кабеля (минимум 20 мм)
• Для быстрой диагностики используйте визуальный детектор света - он покажет, есть ли прохождение сигнала
