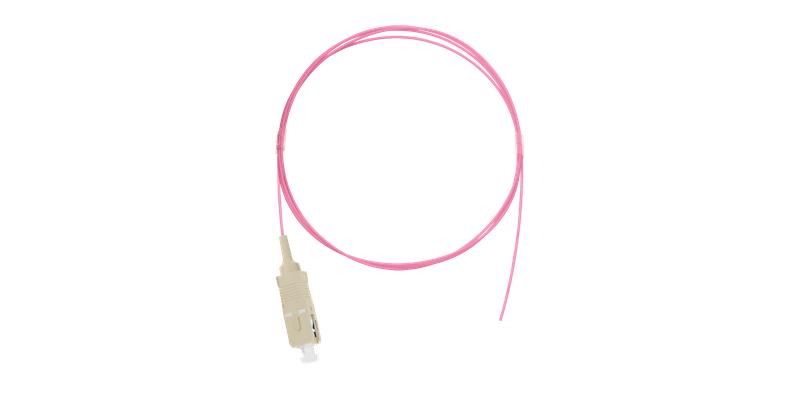

Шнур волоконно-оптический монтажный многомод. 50/125мкм стандарта OM4 SC/UPC LSZH нг(A)-HFLTx 0.9мм маджента 1м (уп.2шт) NIKOMAX NMF-PT1M4C0-SCU-XXX-001-2

Шнур волоконно-оптический монтажный NIKOMAX nmf-pt1m4c0-scu-xxx-001-2 предназначен для оконцевания оптоволоконных кабелей разъёмами SC/UPC в условиях монтажа. Это односторонний пиг-тейл с многомодовым волокном 50/125 мкм стандарта OM4, защищённый оболочкой LSZH нг(A)-HFLTx. Подходит для установки в распределительных щитах, на серверных стойках и в точках сплайсинга.

Назначение и область применения

Шнур волоконно-оптический монтажный NIKOMAX nmf-pt1m4c0-scu-xxx-001-2 используется для создания надёжного соединения между оптическим кабелем и активным оборудованием через разъём SC/UPC. Он применяется там, где требуется быстрый и качественный монтаж без необходимости сварки на месте - например, при замене повреждённых участков, подключении новых устройств или сборке оптических панелей. Оболочка маджентового цвета указывает на тип волокна и легко различима при визуальном осмотре.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM4
• Разъём: SC/UPC (односторонний)
• Длина: 1 метр
• Диаметр кабеля: 0,9 мм
• Оболочка: LSZH нг(A)-HFLTx (низкое выделение дыма и токсичных веществ, самозатухающая)
• Цвет оболочки: маджента
• Тип соединения: фиксированный, не разборный

Совместимость и монтаж

Шнур волоконно-оптический монтажный NIKOMAX nmf-pt1m4c0-scu-xxx-001-2 совместим с любым оборудованием, имеющим порты SC/UPC - коммутаторами, трансиверами, патч-панелями, оптическими модулями. Для монтажа необходимо зачистить и подготовить конец основного кабеля, затем выполнить термическую сварку (сплайс) с концом этого шнура. Учитывайте минимальный радиус изгиба - не менее 10 диаметров кабеля (не менее 9 мм), чтобы избежать потерь сигнала.

Безопасность и стандарты

Оболочка LSZH нг(A)-HFLTx соответствует требованиям пожарной безопасности для помещений с высокой плотностью оборудования: снижает выделение дыма и токсичных газов при нагреве. Шнур не распространяет горение (нг(A)), что делает его подходящим для установки в жилых, офисных и промышленных зонах. Соответствует рекомендациям ITU-T G.651.1 и IEC 60794-1-2.

Особенности конструкции

Монтажный шнур имеет тонкую 0,9-мм оболочку, что обеспечивает повышенную гибкость и удобство работы в ограниченном пространстве. Однако эта же особенность делает его более чувствительным к перегибам и механическому воздействию. Коннектор SC/UPC выполнен с углом уплотнения UPC - минимизирует отражения, что важно для высокоскоростных систем. Цвет маджента позволяет быстро отличить этот шнур от других типов волокон.

Ограничения применения

• Не предназначена для прямого подключения к сети без предварительного сплайсинга - не является соединительным шнуром
• Не допускается использование в условиях постоянного изгиба, трения или давления
• Не подходит для внешней прокладки - отсутствует броня и UV-защита
• Не использовать при температуре ниже –10 C и выше +60 C длительно

Примеры использования

• Подключение оптического интерфейса на серверной стойке к патч-панели
• Замена повреждённого участка в оптическом кабеле внутри распределительного щита
• Формирование выходов в оптических коробках для последующего подключения к SFP+ модулям
• Изготовление пары монтажных шнуров из одного целого (при использовании неразрезанного варианта)

Практические советы

• Перед монтажом проверьте качество коннектора - отсутствие царапин и загрязнений критично для передачи сигнала
• Используйте специальный инструмент для зачистки волокна и микроскоп для контроля качества сплайса
• Убедитесь, что диаметр кабеля, который будет свариваться с этим шнуром, также составляет 0,9 мм - иначе возможны потери
• Храните шнур в оригинальной упаковке, избегая скручивания и перегибов
• При работе в помещениях с высокой запылённостью используйте защитные колпачки до момента подключения
