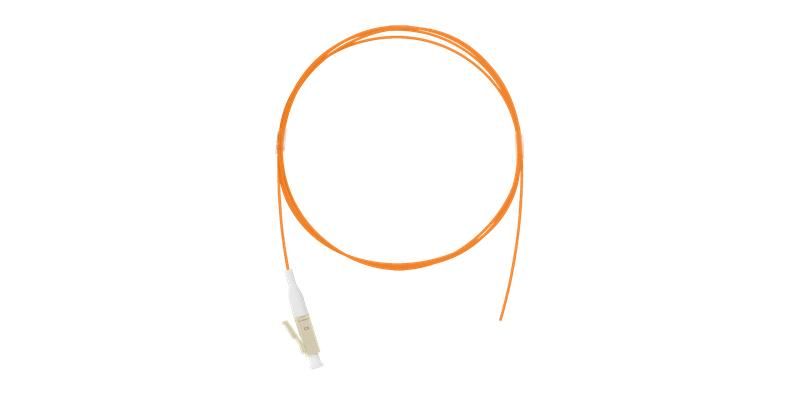

Шнур волоконно-оптический монтажный многомод. 50/125мкм стандарта OM2 LC/UPC LSZH нг(A)-HFLTx 0.9мм оранж. 1м (уп.2шт) NIKOMAX NMF-PT1M2C0-LCU-XXX-001-2

Шнур волоконно-оптический монтажный NIKOMAX nmf-pt1m2c0-lcu-xxx-001-2 предназначен для оконцевания оптоволоконных кабелей в условиях монтажа - используется там, где требуется надёжное и быстрое подключение к оборудованию через коннекторы LC/UPC. Оболочка LSZH и класс огнестойкости нг(A)-HFLTx делают его безопасным для установки в закрытых помещениях, особенно в зонах с высокими требованиями к пожарной безопасности.

Назначение и область применения

Монтажный шнур NIKOMAX nmf-pt1m2c0-lcu-xxx-001-2 применяется для оконцевания оптических кабелей в местах подключения к активному оборудованию: коммутаторам, серверам, трансиверам, медиаконвертерам. Он имеет один коннектор LC/UPC - второй конец остаётся открытым для сварки или механического соединения с основным кабелем. Подходит для сетей Ethernet, Fibre Channel, GPON, где используются многомодовые волокна стандарта OM2. Часто используется в центрах обработки данных, офисных сетях, системах видеонаблюдения и промышленной автоматизации.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM2
• Длина: 1 метр
• Диаметр кабеля: 0,9 мм
• Коннектор: LC/UPC (односторонний)
• Оболочка: LSZH (низкое выделение дыма и газов при горении)
• Огнестойкость: нг(A)-HFLTx (не распространяет горение, малая дымообразование)
• Цвет оболочки: оранжевый (стандарт для многомодового волокна)
• Упаковка: 2 штуки в комплекте

Совместимость и монтаж

Шнур совместим с любым оборудованием, имеющим порт LC/UPC - это наиболее распространённый тип коннектора в современных оптических модулях. Для монтажа необходимо зачистить и расплавить открытый конец шнура с помощью термической сварки (спайки) к основному кабелю. Учитывайте минимальный радиус изгиба - не менее 10 диаметров кабеля (≈9 мм), чтобы не повредить волокно. Кабель 0,9 мм очень гибкий, но хрупкий - обращайтесь осторожно, не перегибайте и не растягивайте.

Безопасность и стандарты

Оболочка LSZH соответствует требованиям европейского стандарта IEC 60332-1 и российскому ГОСТ Р 53315-2009 для кабелей в закрытых помещениях. Класс нг(A)-HFLTx означает, что материал не поддерживает горение, не выделяет токсичных газов и мало дымит даже при длительном воздействии пламени. Это обязательное требование для установки в жилых, административных и промышленных объектах с повышенными нормами пожарной безопасности.

Преимущества

• Готовые коннекторы LC/UPC - исключают необходимость точечной сборки на месте
• Высокая гибкость благодаря тонкому 0,9-мм кабелю - удобен в труднодоступных местах
• LSZH-оболочка снижает риск отравления и задымления при возгорании
• Оранжевый цвет - сразу указывает на тип волокна (OM2, многомодовый)
• Упаковка по 2 штуки - экономически выгодна для массовой установки

Ограничения применения

• Не предназначены для прямого подключения к другому шнуру - нужна сварка или механическая муфта
• Не подходят для длинных трасс - OM2 работает эффективно до 550 м, но этот шнур - только переходник
• Чувствителен к физическим нагрузкам: нельзя использовать как силовой кабель или крепить с напряжением
• Не рекомендуются для внешней прокладки - отсутствует защита от UV-излучения и влаги

Примеры использования

• Подключение оптического трансивера SFP+ к внутреннему кабелю в серверной стойке
• Оконцевание кабеля в щите связи на этаже перед подключением к коммутатору
• Замена повреждённого участка в существующей сети без замены всего кабеля
• Изготовление двух шнуров из одного неразрезанного - можно предварительно проверить потери на затухание

Практические советы

• Перед сваркой всегда проверяйте целостность волокна - используйте оптический тестер, если есть возможность
• При работе с 0,9-мм кабелем используйте специальные инструменты для зачистки - обычная ножницы может повредить волокно
• Не забудьте про защитную трубку после спайки - она предохраняет место соединения от излома
• Храните шнуры в оригинальной упаковке - изгиб под углом 90° или более может вызвать микротрещины
• Для систем с высокой плотностью кабелей выбирайте именно такие тонкие монтажные шнуры - они занимают меньше места в каналах и кабельных лотках
