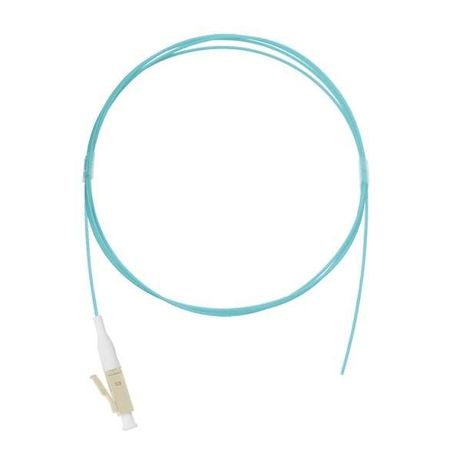

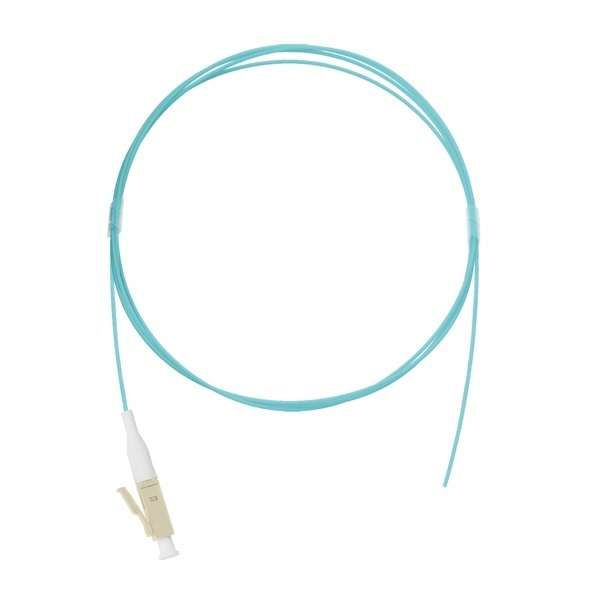

Патч-корд NMF-PT1M3C0-LCU-XXX-001-2 волоконно-оптический монтаж. многомод. 50/125мкм стандарта OM3 LC/UPC LSZH нг(В)-HFLTx 0.9мм аква 1м (уп.2шт) NIKOMAX

Патч-корд волоконно-оптический многомодовый 50/125мкм стандарта OM3 LC/UPC LSZH нг(В)-HFLTx 0.9мм аква 1м (упаковка 2шт) от бренда NIKOMAX предназначен для быстрого и надёжного соединения оборудования в оптоволоконных сетях. Упаковка содержит два готовых шнура, что удобно для запаса или параллельной установки.

Назначение и область применения

Патч-корд используется для соединения активного сетевого оборудования - коммутаторов, маршрутизаторов, серверов, оптических трансиверов - друг с другом или с распределительными щитами. Подходит для внутренней прокладки в офисах, центрах обработки данных, на производстве. Многомодовое волокно 50/125 мкм стандарта OM3 обеспечивает передачу данных на скоростях до 10 Гбит/с на расстояния до 300 метров. Аква-цвет оболочки соответствует стандарту TIA-492AAAD и позволяет легко отличить этот тип волокна от других.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM3
• Длина: 1 метр
• Коннекторы: LC/UPC - одиночный, с улучшенным полировочным покрытием для снижения потерь
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Защита: нг(В) - не распространяет горение по вертикали
• Диаметр кабеля: 0,9 мм - компактный, гибкий, подходит для плотной укладки
• Цвет оболочки: аква (бирюзовый) - указывает на класс OM3
• Упаковка: 2 штуки в одной упаковке

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты LC. Коннекторы LC/UPC подходят для модулей SFP, SFP+, QSFP+ и аналогичных. Для монтажа достаточно вставить штекеры в порты до характерного щелчка - фиксация механическая, без инструментов. Кабель 0,9 мм легко заводится в каналы, трассы и кабель-каналы, но требует осторожности при изгибах: минимальный радиус изгиба - не менее 10 диаметров кабеля (не меньше 9 мм).

Безопасность и стандарты

Оболочка выполнена из материала LSZH, который не выделяет токсичных газов при нагреве - это важно для помещений с людьми и закрытой вентиляцией. Наличие маркировки нг(В) означает соответствие требованиям пожарной безопасности: материал не поддерживает горение по вертикали. Соответствует стандартам IEC 60794-1-2 и TIA-492-AAAD для многомодовых волокон OM3.

Преимущества

• Высокая точность полировки UPC - минимизация отражений и потерь сигнала
• Малый диаметр 0,9 мм - удобство укладки в ограниченном пространстве
• LSZH + нг(В) - безопасность для зданий с повышенными требованиями к пожарной защите
• Аква-цвет - визуальное различение типа волокна, исключает ошибки при сборке
• Упаковка по 2 штуки - экономия времени на заказе и хранении запаса

Ограничения применения

Не применяется для длинных линий - OM3 рассчитан максимум на 300 м при 10 Гбит/с. Не подходит для одноцепочных систем (например, GPON), где требуется одномодовое волокно. Не рекомендуется использовать в условиях постоянного механического напряжения, частого изгиба или воздействия агрессивных сред - кабель не имеет бронирования. Не следует применять вместо мультиплексора или удлинителя - он лишь соединяет уже существующие точки.

Примеры использования

• Подключение сервера к коммутатору в серверной комнате
• Соединение оптического трансивера SFP+ с patch panel
• Развертывание временной сети на выставках или в мобильных пунктах управления
• Запасной шнур для замены поврежденного в критической системе

Практические советы

• Перед подключением проверьте цвет оболочки - аква значит OM3; если нужна большая дальность - выбирайте одномодовые (жёлтые) шнуры
• Избегайте резких изгибов - даже небольшие складки могут вызвать потерю сигнала
• При использовании в плотных кабельных каналах убедитесь, что суммарный диаметр всех шнуров не превышает 40% свободного объема
• Храните в оригинальной упаковке - коннекторы LC чувствительны к пыли и грязи
• При замене используйте тот же тип - OM3 нельзя менять на OM1/OM2 без потери производительности
