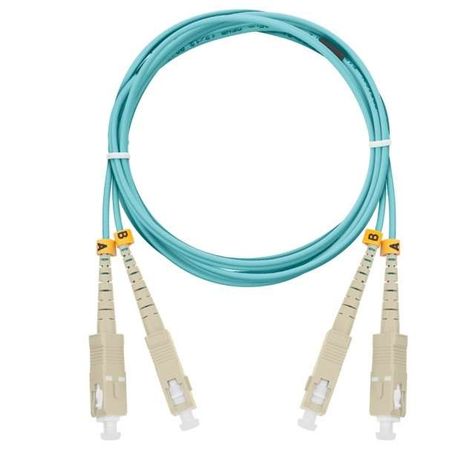

Патч-корд NMF-PC2M3C2-SCU-SCU-001 волоконно-оптический соед. многомод. 50/125мкм стандарта ОМ3 SC/UPC-SC/UPC двойн. LSZH нг(В)-HFLTx 2мм аква 1м NIKOMAX

Патч-корд волоконно-оптический многомодовый 50/125 мкм стандарта ОМ3 SC/UPC-SC/UPC двойной LSZH нг(В)-HFLTx 2 мм аква 1 м от бренда NIKOMAX предназначен для быстрого и надёжного соединения оборудования в оптоволоконных сетях. Его компактная длина и цветовая маркировка упрощают монтаж и обслуживание в плотных трактах.

Назначение и область применения

Патч-корд используется для соединения активного сетевого оборудования - коммутаторов, маршрутизаторов, серверов, оптических терминалов - друг с другом или с тестовым оборудованием. Подходит для локальных сетей, центров обработки данных, систем видеонаблюдения и передачи данных на расстояния до 300 метров. Применяется там, где требуется высокая скорость передачи (до 10 Гбит/с и выше) и устойчивость к помехам.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт ОМ3
• Длина: 1 метр
• Тип коннекторов: SC/UPC - с обоих концов
• Количество каналов: двойной (два волокна в одном шнуре)
• Цвет оболочки: аква (сине-зелёный) - указывает на тип ОМ3
• Оболочка: LSZH нг(В)-HFLTx - малодымная, негорючая, без галогенов
• Диаметр кабеля: 2 мм
• Работает в диапазоне длин волн: 850–1300 нм

Совместимость и монтаж

Коннекторы SC/UPC совместимы с любым оборудованием, поддерживающим этот тип разъёма - большинство современных оптических модулей, SFP, SFP+, QSFP+ и патч-панелей. Установка требует аккуратного ввода: коннекторы фиксируются защёлкой, не требуют затяжки. Не допускается изгиб кабеля радиусом менее 10 мм. Для двойного патч-корда важно соблюдать правильную полярность: один конец - TX (передача), другой - RX (приём). Неправильное подключение приведёт к потере сигнала.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(В)-HFLTx, что соответствует требованиям пожарной безопасности для помещений с повышенными нормами: офисов, дата-центров, метро, больниц. Материал не выделяет токсичных газов при горении и самозатухает. Соответствует международным стандартам IEC 60794-1-2 для оптических кабелей.

Преимущества

• Высокая пропускная способность: ОМ3 обеспечивает работу на скоростях до 10/40/100 Гбит/с на расстоянии до 300 м
• Устойчивость к внешним помехам: оптика не реагирует на ЭМИ, в отличие от медных кабелей
• Лёгкая и компактная конструкция: 2 мм диаметр позволяет легко прокладывать в ограниченном пространстве
• Аква-маркировка: сразу видно, что это многомодовый кабель ОМ3, исключает путаницу с однорежимными (жёлтыми) шнурами
• Негорючая оболочка: безопасна для установки в закрытых каналах и воздуховодах

Ограничения применения

• Не подходит для расстояний более 300 м - для этого нужен однорежимный кабель (OS2)
• Не рекомендуется использовать в условиях постоянного механического напряжения (например, в движущихся частях машин)
• Коннекторы SC чувствительны к загрязнению: необходимо регулярно проверять и очищать торцевые поверхности
• Запрещено перегибать кабель под острым углом - риск повреждения волокна

Примеры использования

• Подключение сервера к коммутатору в дата-центре
• Соединение оптического терминала с патч-панелью
• Перемычка между двумя стойками с оборудованием
• Использование в системах IP-видеонаблюдения с высоким разрешением
• Тестирование и диагностика оптических линий с помощью осциллографа или OTDR

Практические советы

• При монтаже всегда используйте защитные колпачки на коннекторах до момента подключения - пыль и грязь снижают качество сигнала
• Проверьте полярность: в двойном патч-корде один конец - TX, второй - RX; если оборудование не работает, попробуйте перевернуть шнур
• Для долговечности не тяните кабель за проводники - беритесь за корпус коннектора
• Если планируете много переключений - выбирайте патч-корды с усиленными коннекторами, хотя в этом случае NIKOMAX уже предлагает надёжную сборку
• Не заменяйте этот кабель на жёлтый (одномодовый) - даже если он того же размера, сигнал не пройдёт
