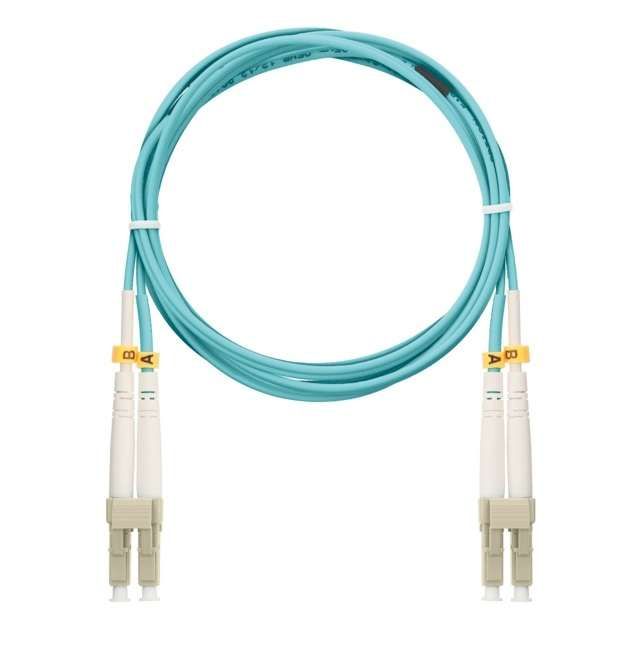

Патч-корд NMF-PC2M3C2-LCU-LCU-003 волоконно-оптический (шнур) соед. 50/125 (ОМ3) LC/UPC-LC/UPC двойн. LSZH нг(В)-HFLTx 3м NIKOMAX

Патч-корд волоконно-оптический шнур соединительный 50/125 (ОМ3) LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 3м от бренда NIKOMAX предназначен для передачи данных на скоростях до 10 Гбит/с и выше в локальных сетях. Этот шнур используется там, где важна устойчивость к помехам, компактность и безопасность при прокладке в помещениях.

Назначение и область применения

Патч-корд волоконно-оптический шнур соединительный 50/125 (ОМ3) LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 3м применяется для соединения оборудования в оптоволоконных сетях: коммутаторов, серверов, маршрутизаторов, медиапреобразователей и тестовой аппаратуры. Подходит для внутренней прокладки в офисах, центрах обработки данных, производственных зонах и других закрытых помещениях. Благодаря использованию многомодового волокна ОМ3 обеспечивает работу на расстояниях до 300 метров при скорости 10 Гбит/с.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм (стандарт ОМ3)
• Длина: 3 метра
• Тип коннекторов: LC/UPC - два одинаковых разъёма на обоих концах
• Конструкция: двойной шнур (две жилы в одной оболочке)
• Оболочка: LSZH (низкое выделение дыма и газов при горении), класс пожарной безопасности нг(В)
• Цвет оболочки: оранжевый (признак многомодового волокна)
• Тип полировки: UPC - улучшенная плоская полировка для снижения потерь сигнала
• Работает с длинами волн: 850 нм и 1300 нм

Совместимость и монтаж

Патч-корд волоконно-оптический шнур соединительный 50/125 (ОМ3) LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 3м совместим со всеми устройствами, поддерживающими стандартизованные LC-коннекторы. Коннекторы LC имеют малые размеры и фиксируются защёлкой - подходят для плотных панелей и rack’ов. Для монтажа достаточно вставить коннекторы в порты устройства до щелчка. Не требуется специальный инструмент. Убедитесь, что поверхности коннекторов чистые - грязь вызывает потерю мощности сигнала. Не допускайте перегибов кабеля радиусом менее 30 мм.

Безопасность и стандарты

Оболочка выполнена из материала LSZH - при возгорании она практически не выделяет токсичных газов и мало дымит. Это соответствует требованиям пожарной безопасности для помещений с повышенными нормами (например, ЦОД, метро, больницы). Класс нг(В) означает, что материал не распространяет горение при групповой прокладке. Шнур соответствует рекомендациям ITU-T G.651.1 и ISO/IEC 11801 для ОМ3-волокна.

Преимущества

• Высокая скорость передачи данных до 10–40 Гбит/с на расстоянии до 300 м
• Уменьшенные потери сигнала благодаря полировке UPC
• Двойная конструкция позволяет одновременно передавать сигнал в двух направлениях
• LSZH-оболочка повышает безопасность при аварийных ситуациях
• Компактные LC-коннекторы экономят место в patch-panel’ах
• Стандарт OМ3 гарантирует совместимость с современным оборудованием

Ограничения применения

Патч-корд волоконно-оптический шнур соединительный 50/125 (ОМ3) LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 3м не предназначен для внешней прокладки - он не имеет защиты от UV-излучения, влаги и механических нагрузок. Также не следует использовать его для подключения к одномодовым системам (SMF) - это вызовет значительную потерю сигнала. Максимальная рабочая температура - +60 C; при более высоких температурах возможна деформация оболочки.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке Data Center
• Связь между SFP+ модулем и оптическим терминалом
• Переподключение каналов в патч-панели во время обслуживания сети
• Использование в системах видеонаблюдения с IP-камерами высокого разрешения

Практические советы

• Не трогайте оптические торцы руками - масла кожи нарушают передачу сигнала. Используйте капсулы или крышки при хранении.
• Проверяйте целостность коннекторов через микроскоп перед установкой - царапины увеличивают затухание.
• При прокладке в каналах используйте мягкие кабельные каналы - изгиб под углом 90° допустим, но не чаще одного на каждый метр.
• Этот шнур не заменяет магистральные кабели - он служит лишь для краткосрочных соединений внутри помещения.
• Артикул nmf-pc2m3c2-lcu-lcu-003 указывает на тип и длину - сохраняйте его при заказе запасных шнуров.
