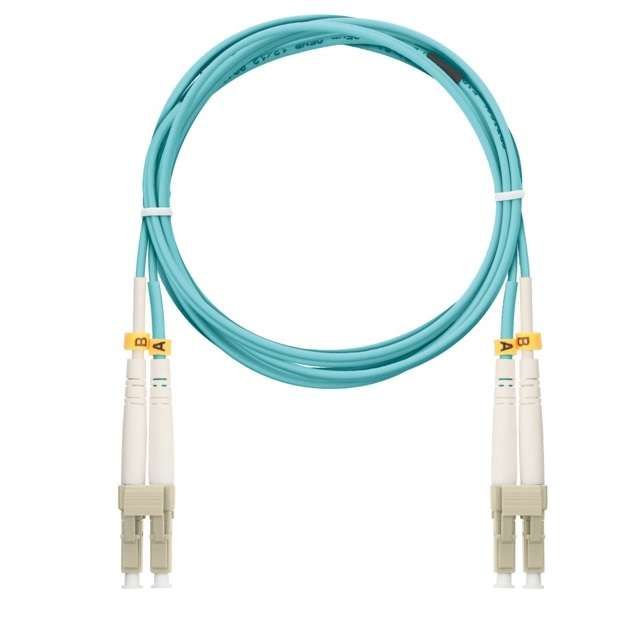

Патч-корд NMF-PC2M3C2-LCU-LCU-005 волоконно-оптический (шнур)соед. 50/125 (ОМ3) LC/UPC-LC/UPC двойн. LSZH нг(В)-HFLTx 5м NIKOMAX

Патч-корд волоконно-оптический шнур соединительный 50/125 (ОМ3) LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 5м от бренда NIKOMAX предназначен для передачи данных на скоростях до 10 Гбит/с и выше в локальных сетях, особенно там, где важна устойчивость к помехам и компактная установка. Артикул nmf-pc2m3c2-lcu-lcu-005 соответствует требованиям к многомодовым оптоволоконным системам.

Назначение и область применения

Этот патч-корд используется для временного или постоянного соединения оборудования в оптических сетях: коммутаторов, серверов, маршрутизаторов, тестеров и других устройств с интерфейсом LC. Подходит для центров обработки данных, офисных сетей, телекоммуникационных стоек и систем видеонаблюдения. Благодаря типу волокна ОМ3 обеспечивает работу на расстояниях до 300 метров при 10 Гбит/с. Двойная сборка позволяет одновременно передавать сигнал в обоих направлениях - например, для Full-Duplex режима.

Технические характеристики

• Тип волокна: многомодовое 50/125 мкм, класс OМ3
• Длина: 5 метров
• Тип коннекторов: LC/UPC - два разъёма с углом фаски UPC, совместимые с большинством современных портов
• Оболочка: LSZH (Low Smoke Zero Halogen) - малодымная, безгалогенная, безопасна при возгорании
• Категория огнестойкости: нг(В) - не распространяет горение в групповой укладке
• Цвет оболочки: оранжевый (стандарт для ОМ3)
• Работает с длинами волн: 850 нм и 1300 нм
• Затухание: ≤ 3,0 дБ/км @ 850 нм

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим LC-порт. Коннекторы LC/UPC легко вставляются в слоты с минимальным усилием - защёлка располагается сверху. Убедитесь, что вы используете именно UPС-коннекторы, так как APC-версии (зелёный цвет) несовместимы. Для монтажа в стойках рекомендуется использовать кабельные каналы и зажимы, чтобы избежать перегибов. Минимальный радиус изгиба - 10×диаметр кабеля (не менее 40–50 мм).

Безопасность и стандарты

Изоляция выполнена из материала LSZH, который не выделяет токсичных газов при нагреве - это важно для помещений с ограниченной вентиляцией, таких как серверные комнаты. Кабель имеет сертификат нг(В): он не поддерживает горение даже при групповой прокладке нескольких шнуров. Соответствует требованиям IEC 60794-1-2 и TIA-455-A.

Преимущества

• Высокая скорость передачи данных - до 10 Гбит/с на 300 м
• Уменьшенное затухание за счёт стандарта ОМ3
• LC-коннекторы занимают мало места - удобны для плотной укладки в стойках
• LSZH-оболочка повышает пожарную безопасность
• Dipole-структура (двойной шнур) гарантирует правильную передачу сигнала в обоих направлениях

Ограничения применения

Не применяйте этот патч-корд в одно-модовых сетях - он не будет работать с волокном 9/125. Также не допускайте резких изгибов, давления на кабель или переплетения - это вызывает потери сигнала. Нельзя использовать в условиях постоянного контакта с маслами, растворителями или агрессивными химикатами. Максимальная рабочая температура - +60 C; ниже –40 C возможна потеря эластичности оболочки.

Примеры использования

• Подключение сервера к верхнему коммутатору в rack-стойке
• Передача видео с камеры IP через оптический модуль SFP+
• Лабораторные испытания сетевых карт с помощью анализатора
• Создание резервной линии связи между двумя точками в пределах одного помещения

Практические советы

• Перед подключением всегда проверяйте наличие защиты на коннекторах - грязь или пыль снижают качество сигнала. Промывайте только специальными средствами.
• При использовании сразу нескольких патч-кордов - организуйте прямую трассировку, избегайте “петлей” и перекручивания.
• Артикул nmf-pc2m3c2-lcu-lcu-005 подходит для замены аналогов с LC/UPC, но не заменяет APС-шнуры - они отличаются фаской.
• Для долговечности храните запасные шнуры в оригинальной упаковке, избегая воздействия UV-лучей и повышенной влажности.
