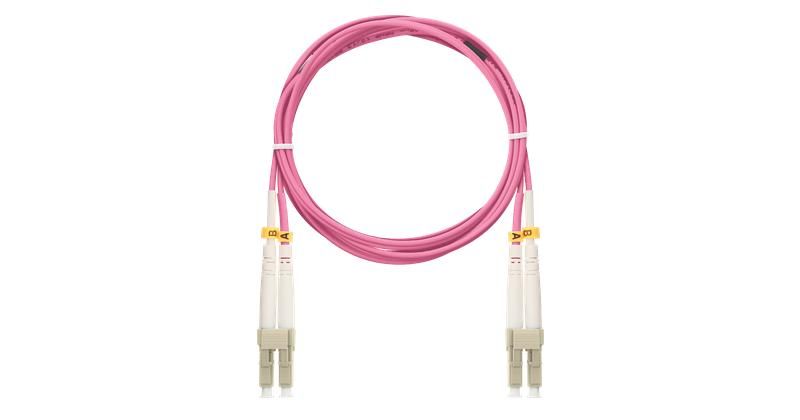

Шнур волоконно-оптический соединительный многомод. 50/125мкм стандарта ОM4 LC/UPC-LC/UPC двойн. LSZH нг(A)-HFLTx 2мм маджента 5м NIKOMAX NMF-PC2M4C2-LCU-LCU-005

Шнур волоконно-оптический соединительный NIKOMAX nmf-pc2m4c2-lcu-lcu-005 - это двойной патч-корд на основе многомодового волокна OM4 с коннекторами LC/UPC, предназначенный для передачи данных на расстояния до 550 метров в локальных сетях. Оболочка LSZH обеспечивает безопасную эксплуатацию в помещениях с повышенными требованиями к пожарной безопасности.

Назначение и область применения

Шнур NIKOMAX nmf-pc2m4c2-lcu-lcu-005 используется для соединения оптического оборудования: коммутаторов, серверов, маршрутизаторов, трансиверов и тестовой аппаратуры. Подходит для создания точечных соединений внутри центров обработки данных, офисных сетей, систем видеонаблюдения и других сред, где требуется высокая скорость передачи данных и устойчивость к помехам. Двойная конструкция позволяет одновременно передавать сигнал в обоих направлениях - для Full-Duplex режима работы.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт OM4
• Коннекторы: LC/UPC - два разъёма на каждом конце
• Длина: 5 метров
• Диаметр кабеля: 2 мм
• Цвет оболочки: маджента (стандарт для OM4)
• Оболочка: LSZH нг(A)-HFLTx - малодымная, негорючая, без галогенов
• Тип соединения: двойной (дуплекс)

Совместимость и монтаж

Коннекторы LC/UPC совместимы с любым современным оборудованием, поддерживающим интерфейсы SFP, SFP+, QSFP+ и другие, использующие LC-разъёмы. Установка выполняется путём простого вставления коннекторов в порты устройства - фиксация осуществляется защёлкой. Не требует специального инструмента. Кабель имеет минимальный радиус изгиба 10 мм - изгибать резко нельзя. Для удобства монтажа рекомендуется использовать кабельные каналы и хомуты, чтобы избежать перегибов и нагрузок на коннекторы.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(A)-HFLTx, что соответствует требованиям пожарной безопасности для помещений с большим скоплением людей и оборудования. Материал не выделяет токсичных газов при горении и снижает распространение пламени. Соответствует международным нормам IEC 60332-1 и EN 50575 для кабелей класса A.

Преимущества

• Высокая пропускная способность: OM4 поддерживает скорости до 100 Гбит/с на расстоянии до 150 м
• Устойчивость к ЭМП: оптоволокно не реагирует на электромагнитные помехи
• Лёгкая и компактная конструкция: диаметр 2 мм позволяет легко прокладывать в плотных трассах
• Защита от возгорания: LSZH-оболочка повышает безопасность в закрытых помещениях
• Чёткая маркировка полярности: гарантирует правильное подключение в дуплексных системах

Ограничения применения

• Не предназначен для внешней прокладки - отсутствует броня и UV-защита
• Работает только в пределах длин волн 850–1300 нм; несовместим с одно-модовым оборудованием
• Избыточное натяжение или резкие изгибы менее 10 мм радиуса могут повредить волокно
• Не следует применять в условиях постоянного контакта с маслом, растворителями или агрессивными химикатами

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке ЦОД
• Связь между IP-камерой и NVR через оптический трансивер
• Переподключение участка сети при плановом обслуживании
• Тестирование оборудования с помощью оптического осциллографа

Практические советы

• Перед установкой проверьте, что коннекторы не запылены - используйте специальную щётку или воздух под давлением
• Не затягивайте коннекторы слишком сильно - это может повредить внутреннюю посадочную часть
• При использовании нескольких шнуров NIKOMAX nmf-pc2m4c2-lcu-lcu-005 в одной трассе, соблюдайте порядок цветов для быстрой идентификации
• Храните в оригинальной упаковке, избегая перегрева и воздействия прямого солнечного света
• Для долгосрочных решений рассмотрите возможность перехода на более длинные кабели с терминацией на месте - это снизит количество соединений и повысит надёжность
