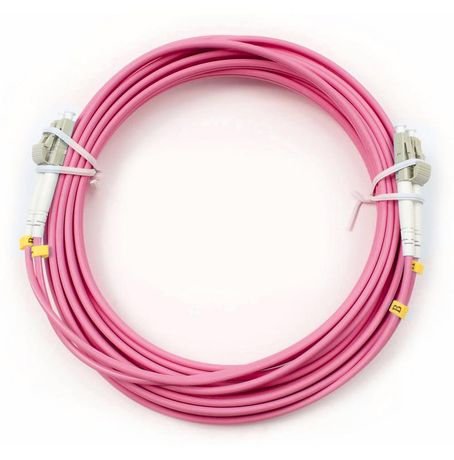

Шнур оптический FOP-50-OM4-LC-LC-5m duplex LC-LC50/125мм OM4 5м LSZH Cabeus 9104c

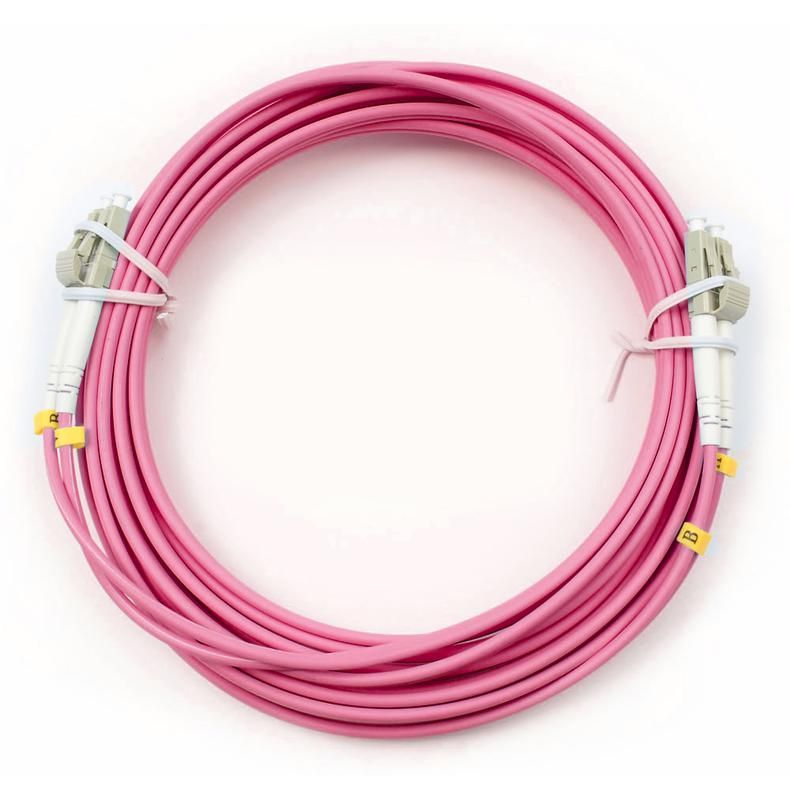

Шнур оптический duplex LC-LC 50/125 мм OM4 5м LSZH от Cabeus - это двухволоконный патч-корд для высокоскоростной передачи данных в оптоволоконных сетях. Подходит для подключения серверов, коммутаторов и другого активного оборудования в центрах обработки данных и телекоммуникационных шкафах.

Назначение и область применения

Шнур оптический duplex LC-LC 50/125 мм OM4 5м LSZH используется для временного или постоянного соединения оптического оборудования: коммутаторов, маршрутизаторов, серверов, SFP-модулей. Применяется в распределительных пунктах - оптических кроссах, patch panels, телекоммуникационных шкафах. Обеспечивает связь на скоростях до 10/40/100 Гбит/с в локальных сетях, центрах обработки данных и системах передачи информации.

Технические характеристики

• Тип волокна: OM4 - многомодовое волокно с диаметром ядра 50 мкм, рассчитанное на работу на длинах волн 850 нм и 1300 нм;
• Количество волокон: 2 (duplex) - одно для передачи, второе для приёма сигнала;
• Длина: 5 метров - оптимальная для внутренних соединений в шкафах и на стойках;
• Разъёмы: LC-LC - малогабаритные, фиксируемые защёлкой, совместимы с большинством современных устройств;
• Оболочка: LSZH (Low Smoke Zero Halogen) - безгалогенная, не выделяет токсичных газов при нагреве или возгорании;
• Цвет оболочки: голубой - соответствует стандарту TIA-598 для многомодовых волокон OM4;
• Буферное покрытие волокон: 3 мм - повышает механическую прочность и удобство монтажа.

Совместимость и монтаж

Шнур оптический duplex LC-LC 50/125 мм OM4 5м LSZH совместим с любым оборудованием, имеющим порты LC. Коннекторы LC имеют стандартизированный форм-фактор - легко вставляются и фиксируются в модулях SFP/SFP+, коммутаторах и патч-панелях. Монтаж не требует специального инструмента: достаточно аккуратно вставить разъём до щелчка. Учитывайте радиус изгиба - минимальный допустимый радиус не менее 10×диаметра кабеля (≈30–40 мм), чтобы не повредить волокна.

Безопасность и стандарты

Оболочка выполнена по технологии LSZH - материал безопасен для помещений с людьми, так как не выделяет хлора, брома и других токсичных веществ при перегреве или горении. Соответствует требованиям пожарной безопасности для установки в закрытых помещениях, офисах и дата-центрах. Хотя в характеристиках указано «соответствие стандартам: Безгалогенный», это не является полноценным стандартом - однако применение LSZH соответствует нормам IEC 60754 и EN 50267.

Преимущества

• Высокая пропускная способность: OM4 поддерживает 100 Гбит/с на расстоянии до 150 м;
• Устойчивость к помехам: оптика не реагирует на ЭМИ, идеальна рядом с силовым оборудованием;
• Маркировка полярности: позволяет точно определить направление передачи сигнала - снижает риск ошибок при подключении;
• LSZH-оболочка: безопасна для использования в плотных средах, где важна экологическая и пожарная безопасность;
• Индивидуальная упаковка: каждый патч-корд проверен на заводе, сохраняет целостность при транспортировке и хранении.

Ограничения применения

• Не предназначен для работы на расстояниях более 150 м - для длинных трасс используйте однорежимные волокна (SMF);
• Не подходит для наружной прокладки - отсутствует защита от UV-излучения, влаги и механических нагрузок;
• Не рекомендовано использовать в местах с частыми изгибами под углом менее 30° - возможна потеря сигнала;
• Не заменяет мультиплексирование - для увеличения числа каналов требуется WDM-оборудование.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке дата-центра;
• Соединение SFP+ модуля с патч-панелью в телекоммуникационном шкафу;
• Временное тестирование связи между двумя точками сети;
• Замена поврежденного кабеля в существующей оптической инфраструктуре.

Практические советы

• Перед подключением всегда проверяйте цвет оболочки - голубой = OM4, жёлтый = SMF; путаница приведёт к потере сигнала;
• Не затягивайте разъёмы слишком сильно - LC-коннекторы чувствительны к перегрузкам;
• Храните шнур оптический duplex LC-LC 50/125 мм OM4 5м LSZH в исходной упаковке до момента монтажа - предотвращает запыление и повреждение торцов;
• Проверяйте наличие маркировки полярности - она указывает, какой коннектор является TX (передача), а какой RX (приём);
• При использовании в стойке с большим количеством кабелей - используйте кабельные менеджеры, чтобы избежать перегибов и переплетений.
