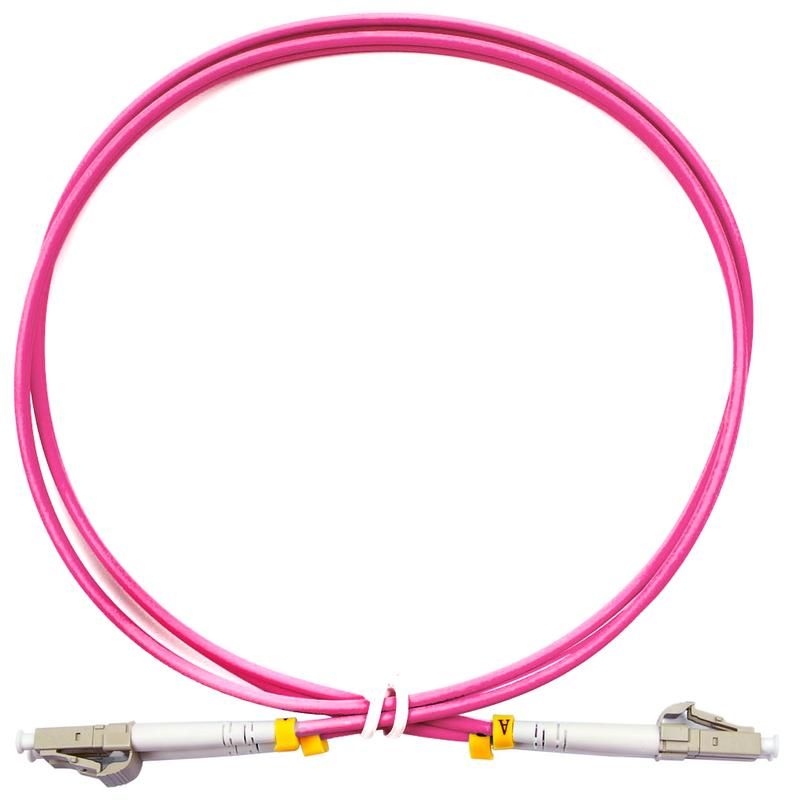

Шнур оптический FOP-50-OM4-LC-LC-1.5m duplex LC-LC 50/125мм OM4 1.5м LSZH Cabeus 9101c

Шнур оптический duplex 1,5м LC-LC 50/125 мм OM4 LSZH от Cabeus - это двухволоконный патч-корд для высокоскоростной передачи данных в оптоволоконных сетях. Подходит для подключения серверов, коммутаторов и других устройств в центрах обработки данных, где важны надежность и минимизация потерь сигнала.

Назначение и область применения

Шнур оптический duplex 1,5м LC-LC 50/125 мм OM4 LSZH используется для временного или постоянного соединения активного оптического оборудования: коммутаторов, маршрутизаторов, серверов, SFP-модулей. Применяется в распределительных шкафах, оптических кросах, на патч-панелях. Благодаря высокой пропускной способности OM4, идеально подходит для сетей 10G, 40G и 100G Ethernet в дата-центрах, офисах и телекоммуникационных узлах.

Технические характеристики

• Тип кабеля: сдвоенный (duplex) - два отдельных волокна в одной оболочке
• Длина: 1,5 метра
• Тип разъёмов: LC-LC - малогабаритные коннекторы с защёлкой
• Тип волокна: OM4 - многомодовое волокно с диаметром ядра 50 мкм и оболочкой 125 мкм
• Оболочка кабеля: LSZH (Low Smoke Zero Halogen) - безгалогенная, не выделяет токсичных газов при горении
• Цвет оболочки: маджента - стандартизированный цвет для OM4, позволяет легко отличать от других типов волокон
• Количество волокон: 2 (для передачи и приёма одновременно)
• Защита от перегрева и повреждений: усиленная конструкция с буферным покрытием 3 мм на каждом волокне

Совместимость и монтаж

Шнур оптический duplex 1,5м LC-LC 50/125 мм OM4 LSZH совместим со всеми устройствами, поддерживающими LC-коннекторы и многомодовые волокна OM4. Коннекторы LC имеют фиксацию защёлкой - при подключении слышится характерный щелчок. Убедитесь, что порты на оборудовании также оснащены LC-разъёмами. Монтаж выполняется без инструментов: просто вставьте коннектор до упора. Не допускайте изгибов кабеля радиусом менее 30 мм - это снижает качество сигнала. Для проверки целостности связи используйте оптический тестер.

Безопасность и стандарты

Оболочка кабеля соответствует требованиям LSZH - безопасна для установки в закрытых помещениях, особенно там, где есть люди: дата-центры, офисы, медицинские учреждения. При возгорании материал не выделяет хлора, брома и других токсичных веществ. Несмотря на указание «соответствие стандартам: Безгалогенный» в характеристиках, конкретные нормы (например, IEC 60754, EN 50267) не указаны - рекомендуется запросить сертификаты у поставщика для официальных проектов.

Преимущества

• Высокая пропускная способность OM4 - до 4700 МГц·км, поддерживает скорости до 100 Гбит/с на коротких дистанциях
• LSZH-оболочка - безопасна для помещений с ограниченной вентиляцией
• Маджентовый цвет - визуальное различение типа волокна, исключает ошибки при монтаже
• Индивидуальная упаковка - каждый патч-корд защищён от загрязнения и механических повреждений до момента установки
• Маркировка полярности - позволяет точно определять направление передачи сигнала, важно для систем с требованием к правильному TX/RX

Ограничения применения

• Не предназначен для работы на дистанциях более 550 метров - OM4 рассчитана на короткие и средние участки сети
• Не подходит для одно-модовых систем (SMF) - использование с SMF-оборудованием вызывает значительные потери сигнала
• Не следует использовать в условиях повышенной влажности без защиты - хотя оболочка LSZH устойчива, сам кабель не имеет IP-защиты
• Не предназначена для прокладки под землёй или в воздухе - требуется дополнительная защита (гофрошланг, труба, кабель-канал)

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке дата-центра
• Соединение SFP+ модуля с патч-панелью в телекоммуникационном шкафу
• Временное подключение тестового оборудования к оптической сети
• Расширение локальной сети в офисе с использованием многомодовой инфраструктуры

Практические советы

• Перед подключением всегда проверяйте чистоту коннекторов LC - пыль и грязь вызывают потери сигнала. Используйте специальные очистители для оптики.
• Учитывайте посадочные размеры: LC-коннекторы занимают меньше места, чем SC или ST, но требуют точного расположения в патч-панели.
• При прокладке нескольких шнуров оптический кабель Cabeus не переплетается, но сохраняйте минимальный радиус изгиба - не менее 30 мм.
• Для долгосрочных решений лучше выбирать патч-корды с запасом длины - 1,5 м удобны для близкого расположения оборудования, но для сложных трасс может потребоваться 3–5 м.
• Артикулы 9101c и fop-50-om4-lc-lc-1,5m - это один и тот же продукт. Оба кода используются в каталогах поставщиков - сверьте при заказе.
