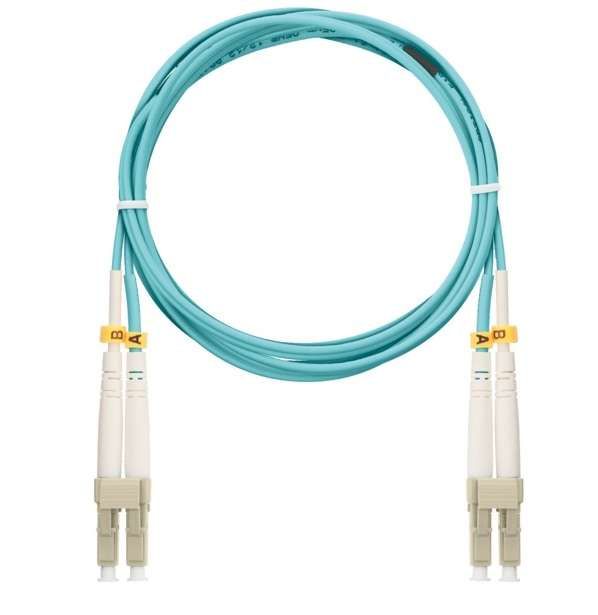

Патч-корд NMF-PC2M3C2-LCU-LCU-001 волоконно-оптический соед. многомод. 50/125мкм стандарта ОМ3 LC/UPC-LC/UPC двойн. LSZH нг(В)-HFLTx 2мм аква 1м NIKOMAX

Патч-корд волоконно-оптический многомодовый 50/125мкм стандарта ОМ3 LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 2мм аква 1м от бренда NIKOMAX (артикул nmf-pc2m3c2-lcu-lcu-001) предназначен для быстрого и надёжного соединения оптического оборудования - например, коммутаторов, серверов и тестеров - в локальных сетях с использованием многомодового волокна.

Назначение и область применения

Этот патч-корд используется для передачи данных на скоростях до 10 Гбит/с и выше в пределах зданий. Подходит для соединения активного оборудования в центрах обработки данных, телекоммуникационных шкафах, офисных сетях и системах видеонаблюдения. Благодаря двойной конструкции, он позволяет подключать два волокна одновременно - для передачи и приёма сигнала. Применяется там, где требуется частая перекоммутация и компактная укладка кабелей.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт ОМ3
• Длина: 1 метр
• Коннекторы: LC/UPC с обоих концов
• Количество волокон: двойной (2 волокна - Tx/Rx)
• Цвет оболочки: аква (сине-зелёный) - указывает на тип ОМ3
• Оболочка: LSZH нг(В)-HFLTx - малодымная, негорючая, без галогенов
• Диаметр кабеля: 2 мм

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты LC/UPC - это большинство современных SFP/SFP+ модулей, коммутаторов и медиаконвертеров. Коннекторы LC обеспечивают плотную фиксацию и минимальные потери при подключении. Монтаж не требует специального инструмента: достаточно вставить коннекторы в соответствующие слоты до щелчка. Учитывайте, что длина 1 метр подходит для внутренних соединений внутри шкафа или между соседними устройствами - для более длинных трасс используйте другие варианты.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(В)-HFLTx, что соответствует требованиям пожарной безопасности для помещений с повышенными нормами - например, в серверных, метро, больницах и школах. Такая оболочка не выделяет токсичных газов при горении и снижает риск распространения пламени. Соответствует международным стандартам на оптические шнуры IEC 60794 и TIA-568.

Преимущества

• Высокая точность полировки UPC - минимизация потерь сигнала и отражений
• Аква-оболочка легко отличается от других типов волокон - ускоряет идентификацию при обслуживании
• Уменьшенный диаметр 2 мм - удобнее укладывать в ограниченном пространстве
• LSZH-материал повышает безопасность в закрытых помещениях
• Двойная конструкция обеспечивает полноценную двухканальную связь без необходимости использовать два отдельных шнура

Ограничения применения

Не применяется для дальних расстояний - многомодовое волокно ОМ3 рассчитано максимум на 300–550 метров при 10 Гбит/с. Для протяжённых линий (>500 м) нужен одномодовый патч-корд. Также не рекомендуется использовать в условиях постоянного изгиба радиусом менее 10 мм - это может вызвать повреждение волокна. Не предназначен для внешней прокладки - отсутствует защита от UV-излучения и механических нагрузок.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке
• Соединение SFP+ модуля с трансивером в сети 10GBase-SR
• Переподключение тестового оборудования при диагностике оптоволоконной линии
• Интеграция в системы IP-камер с оптическими интерфейсами

Практические советы

• Проверяйте цвет оболочки - аква значит ОМ3; жёлтый - одномодовое волокно. Перепутать нельзя.
• Не затягивайте коннекторы слишком сильно - это может повредить корпус LC-разъёма.
• Закрывайте защитные колпачки, когда патч-корд не подключен - пыль и грязь на торцах волокна снижают качество связи.
• Для сборки в шкафах используйте кабельные менеджеры - тонкий кабель 2 мм легко запутывается.
• Если вам нужны длины больше 1 м - выбирайте аналогичные модели с другими значениями, а не удлиняйте этот патч-корд.
