Сигнализатор звуковой ND16-22FS Φ22 мм красный LED АС/DC24В (R) | 593394 CHINT

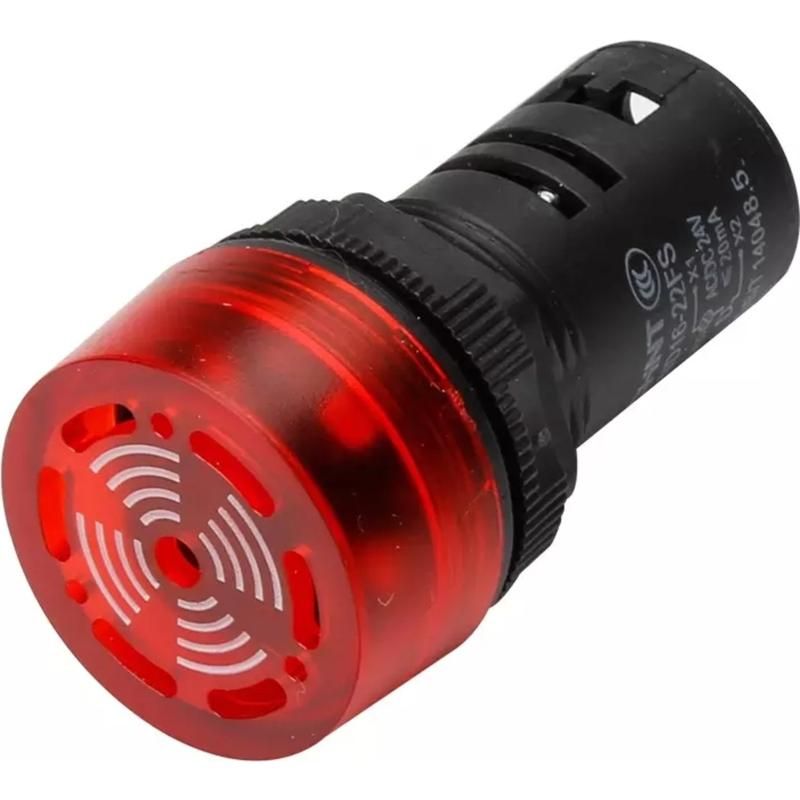

Сигнализатор звуковой ND16-22FS диаметр 22 мм красный LED АС/DC 24В (R) от бренда CHINT - это компактный светозвуковой индикатор для визуального и звукового оповещения о состоянии оборудования. Модель ND16-22FS совмещает яркий красный светодиод и звуковой сигнал в одном корпусе, что делает её удобным решением для систем управления на промышленных объектах.

Назначение и область применения

Сигнализатор ND16-22FS предназначен для визуальной и звуковой сигнализации в автоматических системах. Он используется там, где важно сразу заметить аварийную ситуацию, предупредить персонал или указать на активное состояние устройства. Подходит для установки на пультах управления, щитах, станках, конвейерах, насосных станциях и других местах, требующих быстрой реакции оператора.

Технические характеристики

• Диаметр корпуса: 22 мм
• Высота: 15 мм
• Напряжение питания: 24 В (работает как от переменного, так и от постоянного тока - AC/DC)
• Цвет линзы: красный
• Цвет корпуса: черный
• Тип подключения: винтовые клеммы
• Тип лампы: бесцокольный светодиод (встроен, в комплекте)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Форма линзы: круглая
• Наличие кольца: да - обеспечивает фиксацию в отверстии панели
• Ресурс светодиода: до 40 000 часов

Совместимость и монтаж

Сигнализатор ND16-22FS устанавливается в отверстие диаметром 22 мм в панели или корпусе. Крепление осуществляется с помощью металлического кольца, которое затягивается гайкой с тыльной стороны. Для подключения используются два провода - к винтовым клеммам. Напряжение 24 В AC/DC позволяет использовать устройство в большинстве промышленных систем без необходимости преобразования питания. Установка возможна как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Сигнализатор соответствует требованиям серии ND16, которая проектируется с учётом помехозащищённости. Однако степень защиты IP20 исключает применение в условиях повышенной запылённости, влажности или воздействия воды. Не предназначена для наружной установки или помещений с высокой степенью загрязнения.

Преимущества

• Поддержка AC/DC - работает без изменения схемы питания, снижает риск ошибок при замене
• Встроенный светодиод - не требует замены ламп, долговечен
• Звуковая сигнализация - повышает восприятие сигнала в шумной среде
• Компактные габариты - легко интегрируется в плотные панели
• Гарантированный срок службы 40 000 часов - минимизирует обслуживание

Ограничения применения

Сигнализатор ND16-22FS нельзя использовать в условиях:

• Постоянного контакта с водой, маслом или химическими жидкостями - из-за низкой степени защиты IP20
• Высокой запылённости - пыль может попасть внутрь через открытое отверстие
• Эксплуатации вне температурного диапазона, указанного производителем - данные не предоставлены, требуется проверка документации
• Мест с механическими ударными нагрузками - корпус не рассчитан на жёсткие вибрации

Примеры использования

• Индикация аварии на станке ЧПУ - красный свет + звонок при перегреве
• Сигнал «загрузка завершена» на конвейере
• Оповещение о включении насоса в системе водоснабжения
• Индикация состояния «готово» на пульте управления цеха

Практические советы

• Перед монтажом убедитесь, что толщина панели не превышает допустимую - кольцо должно надёжно фиксироваться
• Не используйте силовые провода большего сечения, чем рекомендовано - это может повредить клеммы
• Проверьте полярность при подключении DC - хотя модель совместима с AC/DC, некоторые модели внутри имеют выпрямитель, который чувствителен к обратному напряжению
• Для многоканальных систем рекомендуется использовать один тип сигнализаторов - это упрощает обслуживание и замену
• Сигнализатор ND16-22FS - часть серии ND16; другие элементы этой серии (индикаторы, кнопки) можно комбинировать для единых панелей управления
