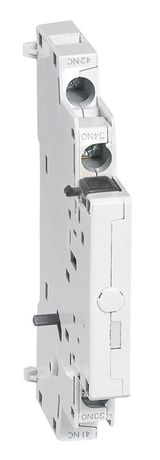

Сигнальный контакт MPX боковой монтаж 2НЗ - 417402 Legrand

Сигнальный контакт MPX3 боковой монтаж 2 нормально замкнутых (НЗ) от Legrand - компактное устройство для передачи сигналов состояния в цепях управления, совместимое с автоматическими выключателями серии MPX3. Артикул 417402 предназначен для установки на верхнюю часть модульного оборудования, обеспечивая надёжную коммутацию слаботочных сигналов.

Назначение и область применения

Сигнальный контакт MPX3 боковой монтаж 2 нормально замкнутых (НЗ) используется для передачи информации о состоянии защищаемого устройства - например, срабатывание теплового или электромагнитного расцепителя автоматического выключателя. Каждый из двух нормально замкнутых контактов размыкается при срабатывании защиты, что позволяет подключить световой индикатор, реле или систему контроля. Применяется в щитах управления промышленными станками, насосами, конвейерами и другим оборудованием, где требуется визуальный или удалённый контроль аварийной ситуации.

Технические характеристики

• Тип изделия: сигнальный контакт
• Количество нормально замкнутых (НЗ) контактов: 2
• Номинальный рабочий ток: 3 А (переменный ток, AC-15, 230 В)
• Количество полюсов: 2
• Способ монтажа: установка сверху на модульный выключатель
• Тип крепления: винтовой зажим
• Совместимость: да, с автоматическими выключателями серии MPX3
• Переключающие контакты: отсутствуют - работает только как вспомогательный контакт

Совместимость и монтаж

Сигнальный контакт MPX3 боковой монтаж 2 нормально замкнутых (НЗ) устанавливается исключительно на верхнюю часть автоматических выключателей серии MPX3 от Legrand. Он фиксируется механически через винтовое соединение и активируется при движении рычага основного аппарата. Монтаж возможен только на выключатели с соответствующим профилем - не подходит для других серий или брендов. Подключение проводов осуществляется к клеммам с помощью отвертки - максимальная площадь сечения жилы - до 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-5-1 для вспомогательных контактов. Рабочее напряжение 230 В переменного тока и ток 3 А обеспечивают безопасную работу в типичных промышленных условиях. Конструкция выполнена из самозатухающего пластика, устойчивого к нагреву и химическим воздействиям.

Преимущества

• Высокая надёжность механической связи с основным аппаратом - контакт срабатывает точно при срабатывании автомата
• Два НЗ контакта позволяют одновременно управлять двумя цепями сигнализации (например, лампа + реле)
• Не требует внешнего питания - полностью пассивное устройство
• Легко интегрируется в существующую сборку MPX3 без доработок шкафа

Ограничения применения

• Не предназначены для коммутации силовых цепей - допустим только слаботочный ток до 3 А
• Работает только с выключателями серии MPX3; несовместим с другими брендами или моделями
• Не имеет функции ручного тестирования - проверка работоспособности возможна только через срабатывание основного аппарата
• Не рекомендован для использования во взрывоопасных средах - отсутствует взрывозащита

Примеры использования

• Подключение красной лампы на лицевой панели щита - горит при отключении автомата
• Подача сигнала в PLC для регистрации отказа двигателя
• Активация звукового оповещателя при срабатывании теплового расцепителя
• Формирование цепи блокировки запуска второго оборудования при отключении первого

Практические советы

• При заказе убедитесь, что ваш автоматический выключатель - именно модель MPX3, иначе контакт не установится
• Проверьте направление монтажа: контакт крепится сверху, а не сбоку - не путайте с аналогами других серий
• При подключении используйте провода с изоляцией, рассчитанной на 300/500 В - даже при малом токе высокое напряжение в цепи управления может присутствовать
• Не затягивайте винты слишком сильно - это повредит пластиковую рамку контакта
• Для удобства обслуживания можно использовать кабельные наконечники типа “штырь” - они лучше фиксируются в клеммах
