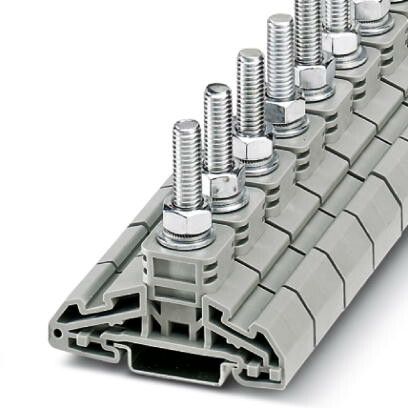

Сильноточные клеммы HV M8/1 | 3049301 Phoenix Contact

Клемма сильноточная HV M8/1 от Phoenix Contact предназначена для надёжного соединения проводов с высокими токами в промышленной автоматике. Артикул 3049301 обеспечивает устойчивый контакт даже при нагрузках до 50 А, что делает её подходящим решением для оборудования с интенсивным энергопотреблением.

Назначение и область применения

Клемма сильноточная HV M8/1 используется для создания прочных и долговечных электрических соединений в условиях повышенных токов. Применяется в системах управления промышленными станками, конвейерах, сварочных аппаратах, приводах и других устройствах, где требуется передача мощности без перегрева и потерь контакта.

Технические характеристики

• Тип клеммы: сильноточная, винтовой зажим
• Номинальный ток: до 50 А
• Номинальное напряжение: до 800 В
• Подключаемые провода: однопроволочные и многожильные, сечением 1–16 мм2
• Размер входа: M8 (диаметр 8 мм)
• Материал контактов: медный сплав с никелевым покрытием
• Материал корпуса: полиамид PA6.6, самозатухающий (UL94 V-0)

Совместимость и монтаж

Клемма сильноточная HV M8/1 совместима с проводами, соответствующими стандарту IEC 60228. Для монтажа используйте отвертку с плоским жалом. Затягивайте винт равномерно - избыточный момент может повредить резьбу. Клемма фиксируется на DIN-рейке шириной 35 мм. Убедитесь, что зачищенная часть провода полностью помещается в зажимную камеру - не более 16 мм2 и не менее 1 мм2.

Безопасность и стандарты

• Соответствие стандартам: IEC 60947-7-1, UL 1059
• Степень защиты IP20 - предотвращает случайный доступ к токоведущим частям, но не защищает от пыли и влаги
• Условия эксплуатации: температура от –40 C до +80 C

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Никелированные контакты снижают окисление и увеличивают срок службы соединения
• Чётко обозначенная маркировка полярности и номера клемм для быстрой идентификации
• Закрытая конструкция минимизирует риск случайного замыкания

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - отсутствует защита выше IP20
• Не рекомендуется для многократного подключения/отключения - оптимальна для постоянных соединений
• Не совместима с гибкими проводами без наконечника - требует обжима или запрессовки
• Не подходит для токов выше 50 А - возможен перегрев и деформация контактов

Примеры использования

• Подключение силового кабеля к частотному преобразователю
• Разводка питания на двигателе промышленного робота
• Соединение шины постоянного тока в щите управления
• Фиксация проводов в цепях нагревательных элементов

Практические советы

• Перед установкой проверьте сечение провода - использование провода больше 16 мм2 приведёт к плохому контакту
• Используйте наконечники типа “штырь” или “вилка” для многожильных проводов - это повысит надёжность
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно в условиях вибрации
• Для обслуживания отключите питание и убедитесь, что система обесточена - клемма работает под высоким напряжением
• Артикул 3049301 - это одна из самых распространённых моделей в серии HV M8/1; при замене всегда сверяйтесь с этим артикулом
