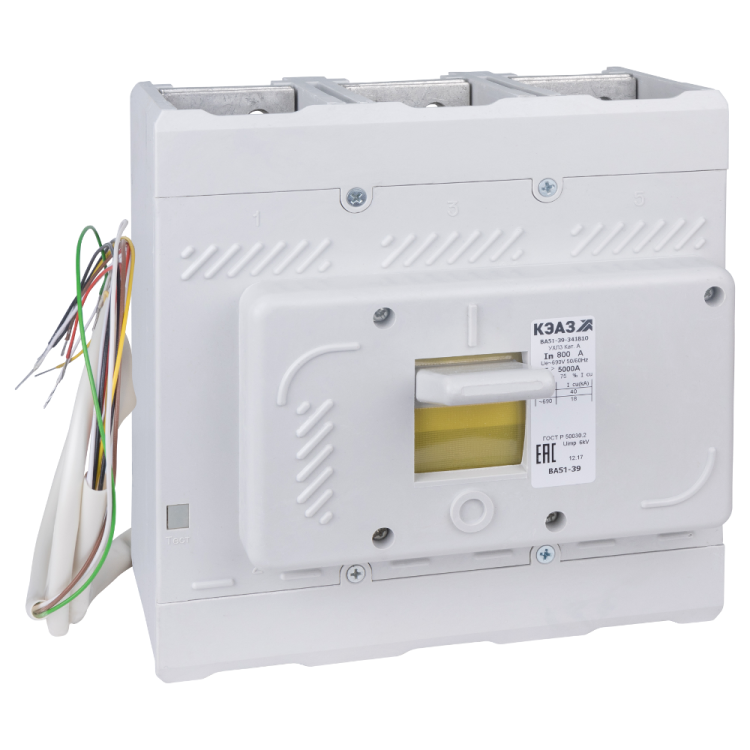

Выключатель автоматический 250А 1000Im ВА51-39-341110 УХЛ3 690В AC КЭАЗ 220757

Автоматический выключатель ВА51-39-341110-250А-1000-690AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу в сетях до 690 В переменного тока. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате в условиях сурового климата. Артикул 220757 соответствует серийному решению ВА51.

Назначение и область применения

Автоматический выключатель ВА51-39-341110-250А-1000-690AC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в силовых щитах, распределительных устройствах, на промышленном оборудовании: конвейерах, насосных станциях, компрессорах, сварочных аппаратах и других системах с высокими токовыми нагрузками. Подходит для работы в сетях с напряжением до 690 В переменного тока частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания защиты;
• Номинальное напряжение: 690 В AC - предельное рабочее напряжение сети;
• Номинальная отключающая способность: 40 кА - способность безопасно прервать ток короткого замыкания;
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ);
• Уставка теплового расцепления: 250 А - фиксированная, не регулируемая;
• Уставка магнитного расцепления: 1000 А - порог срабатывания при коротком замыкании;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Максимальное сечение кабеля: 120 мм2 - позволяет подключить мощные проводники;
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влаге и перепадам;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды;
• Тип подключения: винтовые зажимы - требуют затяжки ключом;
• Способ монтажа: на монтажную плиту - крепится болтами через отверстия в основании;
• Количество переключающих контактов: 4 - 3 главных и 1 вспомогательный контакт для сигнализации;
• Привод: ручной - управление осуществляется рычагом;
• Диапазон рабочих температур: от -60 C до +40 C - подходит для холодных помещений и открытых площадок;
• Наличие дугогасительной камеры: 6 камер - одна на каждый полюс, обеспечивают гашение дуги при отключении;
• Конструкция: стационарное исполнение - не предназначена для выдвижения из шкафа.

Совместимость и монтаж

Автоматический выключатель ВА51-39-341110-250А-1000-690AC-УХЛ3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать шаг крепёжных отверстий, указанных в чертежах КЭАЗ. Подключение кабелей выполняется только через винтовые зажимы - использование клеммных колец сечением до 120 мм2 обязательно. Нельзя применять этот выключатель в качестве выкатного модуля или в ячейках с движущимися механизмами. Совместим с другими устройствами серии ВА51, что позволяет использовать единые решения для сборки щитов.

Безопасность и стандарты

• Соответствует ГОСТ Р 50030.2 - требования к автоматическим выключателям для низковольтных распределительных систем;
• Произведён по ТУ3422-081-05758109-2011 - техническим условиям КЭАЗ;
• Внесён в Реестр средств измерений РФ под номером РЭ-2514/20 - официально допущен к использованию в энергообъектах;
• Имеет дугогасительные камеры, соответствующие нормам безопасности при отключении больших токов;
• Не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая отключающая способность (40 кА) - гарантирует безопасность даже при серьёзных аварийных режимах;
• Жёсткая уставка магнитного расцепителя (1000 А) - минимизирует ложные срабатывания при пусковых токах;
• Широкий диапазон температур (-60…+40 C) - позволяет использовать в холодных регионах и на открытом воздухе;
• Фиксированная настройка защиты - исключает случайную изменение параметров после монтажа;
• Компактная литая конструкция - повышает механическую прочность и долговечность;
• Наличие вспомогательного контакта - даёт возможность подключить сигналы состояния в системы контроля.

Ограничения применения

• Не предназначен для частых операций включения/выключения - используется только для редких коммутаций;
• Степень защиты IP20 - нельзя устанавливать во влажных помещениях, на улице или там, где есть риск попадания пыли и брызг;
• Отсутствие регулировки тепловой защиты - невозможно адаптировать порог перегрузки под другие нагрузки;
• Стационарное исполнение - нельзя демонтировать без отключения питания и разборки щита;
• Подходит только для переменного тока - не применяется в цепях постоянного тока выше 440 В.

Примеры использования

• Защита главного входа на промышленном участке с мощностью до 170 кВт (при 690 В);
• Щитовая защита группы двигателей на заводе в Сибири - благодаря исполнению УХЛ3;
• Контроль питания конвейерной линии с высокими пусковыми токами - магнитная уставка 1000 А исключает ложные отключения;
• Распределительный пункт на нефтеперерабатывающем предприятии - сочетание прочности и надёжности в экстремальных условиях.

Практические советы

• При монтаже используйте клеммы с жилами, зачищенными на 10–12 мм, и плотно затягивайте винты моментом 1,5–2,0 Нм - слабая затяжка вызывает нагрев;
• Не устанавливайте рядом с источниками тепла - превышение +40 C может снизить срок службы;
• Проверьте соответствие сечения кабеля (до 120 мм2) перед подключением - меньшее сечение увеличивает риск перегрева;
• Для удалённого контроля состояния подключите вспомогательный контакт к контроллеру или световому индикатору;
• При замене - выбирайте аналогичный артикул 220757; замена на другую модель может потребовать изменения схемы и проверки координации защиты.
