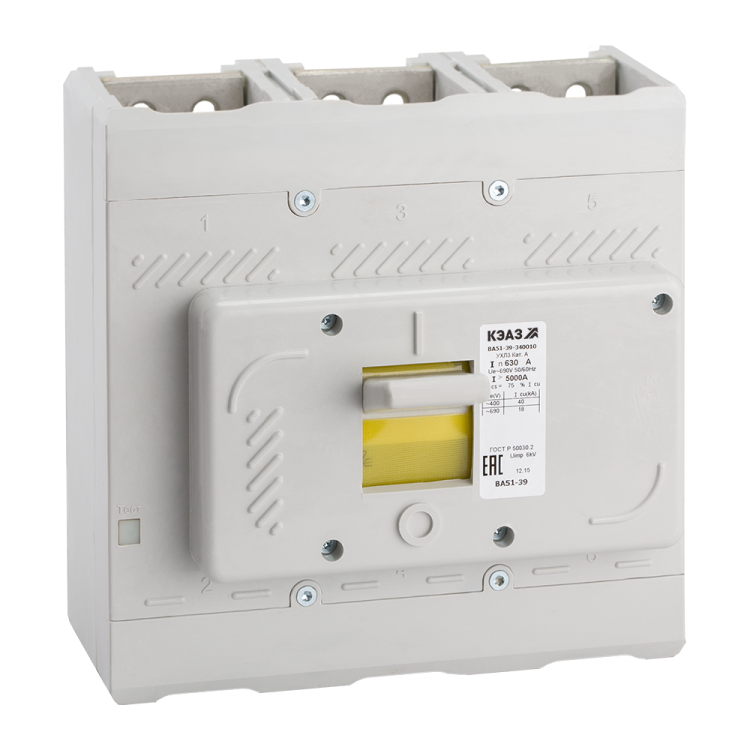

Выключатель автоматический 500А 5000Im ВА51-39-340010 УХЛ3 690В AC КЭАЗ 220862

Автоматический выключатель ВА51-39-340010 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе с номинальным током 500 А и отключающей способностью 40 кА. Он предназначен для защиты мощных электрических сетей переменного тока до 690 В в условиях сурового климата, обеспечивает надёжную работу на промышленных объектах и легко интегрируется в щитовые решения.

Назначение и область применения

Автоматический выключатель ВА51-39-340010 защищает электрические цепи от перегрузок, коротких замыканий и значительных проседаний напряжения. Подходит для использования в системах питания крупного оборудования: промышленных станках, конвейерах, насосных станциях, распределительных щитах высокой мощности. Также применяется там, где требуется ручное управление и устойчивость к колебаниям температуры - например, на открытых площадках, в холодильных установках или вне помещений с контролируемым микроклиматом.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), допустимо использование при 440 В постоянного тока (DC)
• Номинальный ток: 500 А - максимальный длительно допустимый ток через устройство
• Номинальная отключающая способность: 40 кА - способность безопасно прервать аварийный ток короткого замыкания
• Тип расцепителя: комбинированный - тепловой (для защиты от перегрузки) и электромагнитный (для быстрого отключения при КЗ)
• Настройка защиты: порог срабатывания теплового расцепителя фиксирован на 500 А; магнитный расцепитель срабатывает при 5000 А
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C, рассчитан на повышенную влажность и запылённость
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не герметична
• Максимальное сечение кабеля: 300 мм2 - позволяет подключить массивные медные проводники
• Подключение: винтовые зажимы - требуют качественного затягивания
• Количество полюсов: 3 - контроль всех трёх фаз одновременно
• Дугогасительная камера: 6 камер - обеспечивают гашение дуги даже при максимальном токе КЗ
• Привод: ручной рычажковый - удобное визуальное определение положения “Вкл./Выкл.”
• Способ монтажа: на монтажную плату - закрепляется болтами на жёстком основании

Совместимость и монтаж

Автоматический выключатель ВА51-39-340010 имеет стационарное исполнение и предназначен исключительно для монтажа на металлическую плиту или раму с помощью винтов. Не поддерживает DIN-рейку. Для правильной сборки необходимо соблюдать момент затяжки контактных зажимов - слишком слабое крепление вызывает нагрев, избыточное - повреждает пластиковую часть корпуса. Монтаж выполняется только после полного отключения энергии. Отсутствие вспомогательных контактов делает невозможным удалённую сигнализацию состояния аппарата - для этого потребуется внешнее оборудование.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и техническому условию ТУ3422-081-05758109-2011. Произведено на заводе КЭАЗ, входящем в официальный реестр радиоэлектронной продукции РФ (код РЭ-2514/20). Конструкция гарантирует безопасность при работе в соответствии с нормами ПУЭ и ГОСТ 12.2.007.0. Наличие шести дугогасительных камер предотвращает выброс горячих частиц при отключении больших токов КЗ.

Преимущества

• Высокая отключающая способность (40 кА) - обеспечивает защиту даже в местах с большой короткозамкнутой мощностью сети
• Широкий диапазон рабочих температур (-60…+40 C) - позволяет использовать в экстремальных условиях, включая северные регионы и зимние площадки
• Фиксированная настройка защиты - не требует периодической , что снижает риск человеческой ошибки
• Жёсткий литой корпус - механическая прочность выше, чем у модульных аналогов
• Простота обслуживания - доступ к внутренним компонентам возможен только при демонтаже, что минимизирует случайное вмешательство

Ограничения применения

• Не монтаж на DIN-рейку - нельзя заменить стандартными модульными автоматами без переделки щита
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию или интерлок
• IP20 - не подходит для установки во влажных помещениях, на улице или в пыльных средах без дополнительной защиты
• Фиксированная уставка магнитного расцепления (5000 А) - нельзя адаптировать под меньшие нагрузки, например, для защиты двигателей малой мощности
• Требует свободного места вокруг - теплоотвод ограничен, не рекомендовано плотное расположение рядом с другими аппаратами

Примеры использования

• Главный ввод в промышленный цех с питанием от трансформатора 690 В
• Защита главного контура конвейерной линии с несколькими двигателями суммарной мощностью >300 кВт
• Щитовая распределительной системы на нефтеперерабатывающем предприятии
• Цепь питания насосной станции в Арктической зоне

Практические советы

• Проверьте соответствие сечения кабеля (до 300 мм2) и момента затяжки винтов - используйте динамометрический ключ, указанный в руководстве КЭАЗ
• Убедитесь, что монтажная плита достаточно жёсткая - прогиб прикрепляемой поверхности может деформировать корпус и нарушить контакт
• Не устанавливайте ВА51-39-340010 рядом с источниками тепла или в местах с сильной вибрацией - это влияет на точность работы теплового расцепителя
• При использовании в условиях низких температур (+40 C макс.) проверьте целостность изоляции перед первым включением - материал корпуса становится хрупче ниже –40 C
• Обязательно пометьте аппарат в схеме - он не имеет световой индикации, поэтому состояние (“включен”/“выключен”) определяется лишь положением рычага
