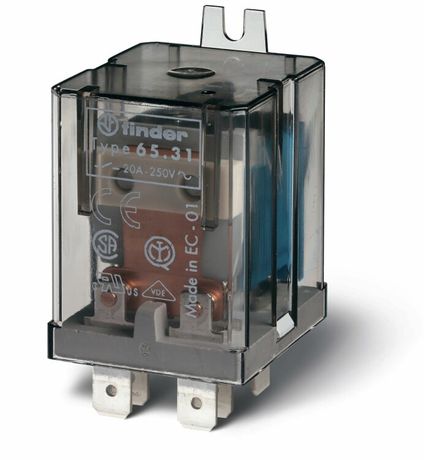

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO 30A; контакты AgCdO (зазор 3мм) | 653180240300 Finder 65.31.8.024.0300

Реле силовое электромеханическое Finder 65.31.8.024.0300 предназначено для коммутации нагрузок до 30 А в цепях переменного тока с управлением через 24 В AC. Подходит для автоматизации оборудования, где требуется надёжное включение/выключение мощных устройств с использованием слаботочных сигналов.

Назначение и область применения

Это промежуточное реле используется для управления высокотоковыми цепями (до 30 А) с помощью слабого управляющего сигнала 24 В AC. Применяется в системах автоматизации: станках, конвейерах, системах отопления, освещения, насосах и других устройствах, требующих гальванической развязки между управляющей и силовой цепью. Удобно для замены старых реле в существующих панелях благодаря совместимости с наконечниками Faston 250.

Технические характеристики

• Напряжение катушки: 24 В AC
• Коммутируемый ток: 30 А (переменный ток)
• Количество контактов: 1 нормально открытый (НО)
• Тип контактов: серебро-кадмиевый оксид (AgCdO) - устойчивы к дуге и износу
• Зазор между контактами: ≥3 мм - обеспечивает безопасную изоляцию при высоких напряжениях
• Тип управления: моностабильное (возврат в исходное состояние после отключения питания)
• Степень защиты: IP20 - защищает от доступа пальцами и твёрдыми предметами >12,5 мм, не защищено от воды
• Способ монтажа: на монтажной плате с фланцем
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать любым способом, без учёта полярности

Совместимость и монтаж

Реле Finder 65.31.8.024.0300 устанавливается на DIN-рейку или монтажную плату с помощью фланца. Для подключения силовых проводов используются наконечники Faston 250 (6,3×0,8 мм) - они должны быть правильно обжаты и плотно вставлены в разъёмы. Катушка подключается к управляющему контуру 24 В AC. Обязательно проверьте соответствие сечения провода и наконечника - не используйте более толстые жилы, чем предусмотрено. Монтаж возможен в щитах с достаточным зазором вокруг реле для теплоотвода.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле безопасности. Сертификация гарантирует надёжность коммутации, срок службы и безопасность при работе в промышленных условиях. Наличие зазора ≥3 мм между контактами соответствует требованиям к изоляционному расстоянию для сетей до 500 В.

Преимущества

• Контакты AgCdO обеспечивают долгий срок службы даже при частых включениях и высоких импульсных нагрузках
• Фланцевый монтаж позволяет легко закрепить реле на поверхности, что удобно при ограниченном пространстве на DIN-рейке
• Широкий диапазон рабочих температур (УХЛ4) делает реле пригодным для использования в неотапливаемых помещениях
• Гальваническая развязка между управляющей и силовой цепью снижает риск помех и повреждений контроллеров
• Свободная полюсность упрощает подключение - не нужно следить за направлением тока на катушке

Ограничения применения

• Не предназначен для работы в средах с пылью, брызгами воды или агрессивными газами - степень защиты IP20 недостаточна
• Не рекомендуется использовать в цепях постоянного тока - контакты рассчитаны на переменный ток, при DC возможна сварка и быстрый выход из строя
• Из-за отсутствия защиты от влаги не применяется вне закрытых щитов
• Максимальная частота включения - не указана, но при частом переключении (>1000 раз/час) следует учитывать тепловую нагрузку

Примеры использования

• Управление двигателем насоса в системе водоснабжения через PLC с выходом 24 В AC
• Включение нагревательного элемента в термокамере при получении сигнала от терморегулятора
• Коммутация светильников в промышленном помещении по расписанию с помощью таймера
• Замена устаревшего реле в панели управления станком с сохранением существующей проводки

Практические советы

• При монтаже используйте только качественные наконечники Faston 250 - плохой обжим вызывает перегрев и отказ
• Обеспечьте вентиляцию вокруг реле - особенно при длительной работе на предельной нагрузке (30 А)
• Проверяйте напряжение катушки перед первым запуском - превышение 24 В AC может вывести реле из строя
• Для защиты от скачков напряжения на катушке рекомендуется установить варистор или диод (хотя для AC это менее критично, чем для DC)
• При замене убедитесь, что новое реле имеет тот же тип контактов (AgCdO) - другие материалы могут не выдерживать аналогичные нагрузки
