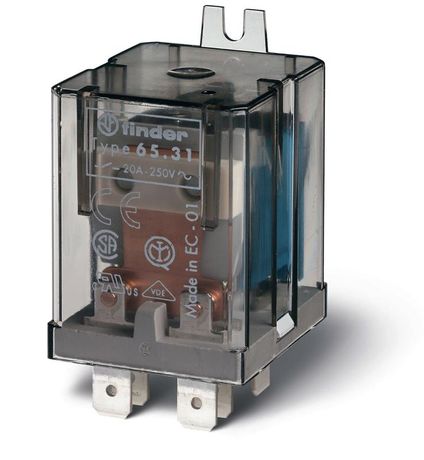

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO 30A; контакты AgCdO (зазор 3мм) | 653184000300 Finder 65.31.8.400.0300

Реле силовое электромеханическое Finder 65.31.8.400.0300 предназначено для коммутации нагрузок до 30 А в цепях переменного тока 400 В. Монтаж через наконечники Faston 250 и фланцевая установка обеспечивают надёжное соединение и устойчивую фиксацию на панели. Это реле подходит для автоматизации оборудования, где важна долговечность контактов и безопасность в условиях промышленной среды.

Назначение и область применения

Реле силовое электромеханическое Finder 65.31.8.400.0300 используется как промежуточное устройство для управления мощными нагрузками - например, двигателями, нагревательными элементами, светильниками или насосами. Его применяют в системах автоматического управления, панелях распределения энергии, станках и конвейерах. Контакты из сплава AgCdO обеспечивают устойчивость к дуговым разрядам, что особенно важно при частых включениях.

Технические характеристики

• Номинальное напряжение катушки: 400 В переменного тока (AC)
• Номинальный ток контактов: 30 А
• Тип контакта: один нормально открытый (НО)
• Материал контактов: серебро-кадмий оксид (AgCdO)
• Минимальный зазор между контактами: ≥3 мм
• Тип управления: моностабильное (без самоблокировки)
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды)
• Тип подключения: плоские штекеры Faston 250 (6,3×0,8 мм)
• Способ монтажа: на монтажную плату с фланцевой фиксацией
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +40 C, допускает повышенную влажность)
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать любым способом

Совместимость и монтаж

Реле Finder 65.31.8.400.0300 устанавливается на печатную плату с помощью фланца. Для подключения используются наконечники Faston 250 - они совместимы с проводами сечением до 2,5 мм2. Перед монтажом проверьте, чтобы штекеры плотно входили в гнёзда, и не допускайте перегиба проводов. Фланец позволяет закрепить реле болтами M3 или аналогичными, обеспечивая механическую устойчивость при вибрациях. Не используйте адаптеры или переходники - это снижает надёжность контакта.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле. Гарантированный зазор между контактами ≥3 мм обеспечивает электроизоляцию, необходимую для работы в сетях 400 В. Соответствие этим стандартам подтверждает возможность применения в промышленном оборудовании, требующем сертификации безопасности.

Преимущества

• Контакты AgCdO устойчивы к свариванию и эрозии - увеличенный срок службы при частых включениях
• Зазор ≥3 мм между контактами повышает безопасность при высоких напряжениях
• Фланцевый монтаж исключает люфт и обеспечивает жёсткую фиксацию даже при вибрациях
• Штекеры Faston 250 позволяют быстро заменить реле без пайки
• Климатическое исполнение УХЛ4 делает реле пригодным для использования в неотапливаемых помещениях

Ограничения применения

• Не предназначен для постоянной работы в условиях повышенной влажности, пыли или брызг - IP20 не защищает от жидкости
• Не рекомендуется использовать в цепях с импульсными нагрузками выше 30 А или при частоте более 10 включений в минуту без учёта теплового режима
• Нельзя применять в цепях постоянного тока - катушка рассчитана только на 400 В AC
• Из-за отсутствия встроенной защиты от перегрузки требуется внешняя аппаратура (например, предохранители или тепловые реле)

Примеры использования

• Управление двигателем насоса в системе водоснабжения
• Коммутация группы освещения в производственном цехе
• Включение нагревательного элемента в термокамере
• Автоматический запуск конвейера по сигналу от контроллера
• Работа в качестве промежуточного реле в пульте управления станком

Практические советы

• При подборе наконечников убедитесь, что их внутренний диаметр точно соответствует 6,3 мм - слишком маленький или большой наконечник вызывает перегрев
• Проверяйте температуру окружающей среды - при работе рядом с источниками тепла (например, преобразователями) возможен перегрев катушки
• Для длительной эксплуатации в условиях вибраций дополнительно закрепите реле двумя болтами через фланец
• Не забудьте выключить питание перед заменой - даже при отключенном управлении контакты могут находиться под напряжением
• При использовании в системах с частыми включениями (более 5–10 раз в час) учитывайте ресурс контактов - AgCdO имеет высокую износостойкость, но не бесконечную
