Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO 30A; контакты AgCdO (зазор 3мм) | 653181200300 Finder 65.31.8.120.0300

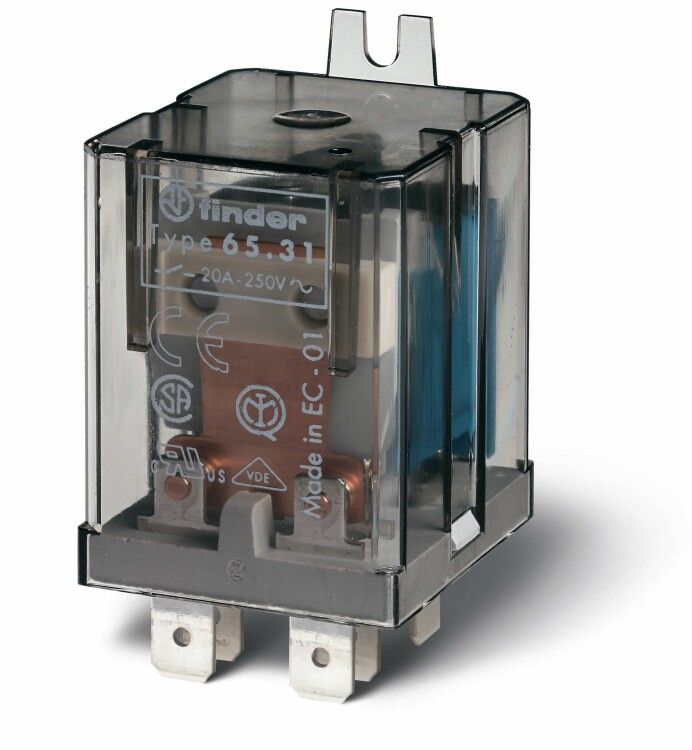

Реле силовое электромеханическое Finder 65.31.8.120.0300 предназначено для коммутации нагрузок до 30 А в цепях переменного тока. Монтаж через наконечники Faston 250 и наличие фланца позволяют устанавливать его на панели или монтажную плату, обеспечивая надёжное соединение и теплоотвод. Подходит для автоматизации оборудования, систем управления и промышленной электроники.

Назначение и область применения

Это промежуточное реле используется для управления мощными нагрузками с помощью слаботочных сигналов. Его основная задача - изолировать управляющую цепь (120 В AC) от силовой (до 30 А). Применяется в системах автоматизации: управление двигателями, нагревательными элементами, световыми и вентиляционными устройствами. Часто встречается в пультах управления, щитах распределения и станках с числовым программным управлением.

Технические характеристики

• Напряжение катушки: 120 В переменного тока (AC)
• Номинальный ток контактов: 30 А
• Тип контактов: один нормально открытый (НО), AgCdO - серебро с оксидом кадмия, устойчив к дуге и пригоранию
• Зазор между контактами: не менее 3 мм - повышает безопасность при высоких напряжениях
• Тип управления: моностабильное - возвращается в исходное состояние после отключения питания
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Способ монтажа: на монтажную плату с использованием фланца
• Поляризация: свободная - можно подключать катушку любым способом

Совместимость и монтаж

Реле Finder 65.31.8.120.0300 устанавливается на печатную плату через фланец. Для подключения используются наконечники Faston 250 - они совместимы с гнездами стандарта 6,3×0,8 мм. Катушка подключается к выводам 13–14, контакты - к 1–2. Обязательно используйте клеммы с правильным сечением провода (не более 2,5 мм2 для 30 А). Фланец позволяет закрепить реле болтами M3, что снижает механическую вибрацию и улучшает теплопередачу. Не рекомендуется монтаж без фланца - возможен перегрев и снижение долговечности.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют требования к электромеханическим реле. Серебряно-кадмиевый сплав контактов обеспечивает устойчивость к эрозии при коммутации индуктивных нагрузок. Минимальный зазор 3 мм между контактами соответствует требованиям безопасности для рабочего напряжения до 690 В. Соответствие классу IP20 делает его подходящим для внутреннего монтажа в закрытых щитах.

Преимущества

• Высокая надёжность контактов AgCdO - меньше риск сваривания при частых включениях
• Чёткая фиксация через фланец - минимизирует вибрации и смещение
• Широкий диапазон рабочих температур (УХЛ4) - подходит для холодных помещений
• Свободная поляризация - упрощает монтаж и замену
• Известный бренд Finder - гарантия качества и совместимости с другими изделиями серии 65

Ограничения применения

• Не предназначен для работы во внешних условиях - IP20 не защищает от пыли и влаги
• Не использовать в цепях постоянного тока - катушка рассчитана только на 120 В AC
• Максимальный ток 30 А - не подходит для нагрузок выше этого значения даже кратковременно
• Не рекомендовано применение в средах с агрессивными газами - материал корпуса и контактов чувствителен к химическим воздействиям
• Требуется соблюдение минимального зазора между контактами - нельзя модифицировать или вскрывать корпус

Примеры использования

• Управление насосом в системе водоснабжения через PLC
• Включение группы ламп освещения в производственном цехе
• Коммутация нагревателей в термокамерах
• Автоматический запуск вентилятора при превышении температуры
• Сигнализация состояния оборудования в панелях управления

Практические советы

• Проверьте соответствие сечения провода и типа наконечника - Faston 250 требуют точного подбора
• При монтаже на плату используйте паяльник с контролируемой температурой - перегрев может деформировать пластик
• Для индуктивных нагрузок (двигатели, реле) добавьте дроссель или RC-цепь для гашения импульсов
• Не устанавливайте рядом с источниками сильного магнитного поля - может вызвать ложное срабатывание
• При замене - проверьте, чтобы новое реле было точно такой же модели: Finder 65.31.8.120.0300
