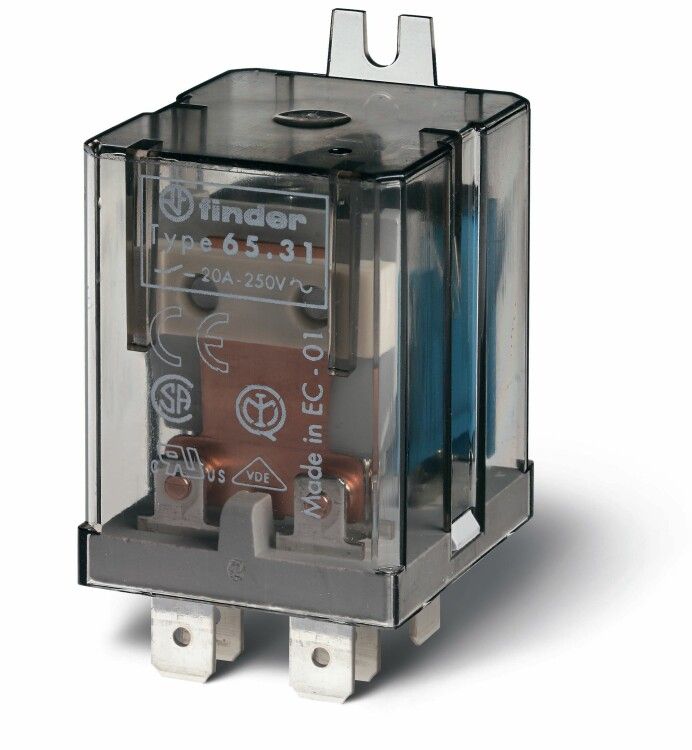

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO 30A; контакты AgCdO (зазор 3мм) | 653182300300 Finder 65.31.8.230.0300

Реле силовое электромеханическое Finder 65.31.8.230.0300 предназначено для коммутации нагрузок до 30 А в цепях переменного тока. Устройство устанавливается на монтажную плату с помощью фланца и подключается через наконечники Faston 250, что обеспечивает быстрый и надёжный монтаж. Применяется в системах автоматизации, управляемых оборудованием и промышленной электронике.

Назначение и область применения

Реле силовое электромеханическое Finder 65.31.8.230.0300 используется как промежуточное устройство для управления мощными нагрузками по сигналу слаботочного управления. Подходит для включения/выключения двигателей, нагревательных элементов, светильников и других потребителей с током до 30 А. Часто применяется в панелях управления станков, конвейеров, систем освещения и HVAC.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Коммутируемый ток: 30 А
• Тип контакта: 1 нормально разомкнутый (1NO)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - повышает износостойкость при переключении индуктивных нагрузок
• Электрический зазор между контактами: ≥3 мм - соответствует требованиям безопасности для высоких напряжений
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после снятия питания)
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли
• Способ подключения: плоские штекеры Faston 250 (6,3×0,8 мм)
• Способ монтажа: на монтажную плату с фланцевым креплением
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25 C до +40 C и повышенной влажности
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать катушку любым способом (без учёта полярности)

Совместимость и монтаж

Реле силовое электромеханическое Finder 65.31.8.230.0300 совместимо со стандартными печатными платами с отверстиями под фланец и гнездами для Faston-наконечников. Для монтажа требуется:

• Плата с вырезом под фланец (размеры фланца указаны в чертежах производителя)
• Гнёзда для штекеров 6,3×0,8 мм - тип Faston 250
• Зазор минимум 3 мм между контактами - соблюдайте расстояние при трассировке дорожек на плате

Не используйте реле без фланцевого крепления - оно не будет удерживать устройство при вибрациях. Наконечники должны быть правильно обжаты - плохой контакт вызывает перегрев.

Безопасность и стандарты

Реле силовое электромеханическое Finder 65.31.8.230.0300 соответствует европейским стандартам:

• EN 61810-1 - Общие требования к реле
• EN 61810-2 - Требования к реле для промышленного применения
• EN 61810-7 - Требования к реле с увеличенным воздушным зазором (≥3 мм)

Использование контактов AgCdO позволяет безопасно переключать индуктивные нагрузки без значительного износа. Класс защиты IP20 требует установки внутри закрытых щитов - не допускается использование в открытых условиях.

Преимущества

• Высокая долговечность контактов благодаря материалу AgCdO - особенно важно при частых включениях
• Увеличенный зазор между контактами (≥3 мм) снижает риск пробоя и соответствует жестким требованиям безопасности
• Фланцевый монтаж обеспечивает механическую устойчивость даже при вибрациях
• Подключение через Faston - экономит время при сборке и замене
• Свободная полюсность катушки - не нужна точная ориентация при подключении

Ограничения применения

• Не предназначен для работы во влажной среде - IP20 не защищает от брызг и пыли
• Не использовать вне помещений или в местах с постоянной запылённостью
• Нельзя применять для коммутации токов выше 30 А - возможен сваривание контактов
• Не рекомендуется для частого переключения сверхиндуктивных нагрузок (например, больших трансформаторов) без дополнительной защиты
• Климатическое исполнение УХЛ4 не гарантирует работу ниже −25 C - проверьте условия эксплуатации

Примеры использования

• Управление насосами в системах водоснабжения
• Включение нагревателей в термокамерах
• Контроль освещения в промышленных помещениях
• Автоматизация линий конвейеров - передача сигнала от PLC к мощному двигателю
• Системы аварийного отключения - реле работает как промежуточный элемент между контроллером и силовой цепью

Практические советы

• При замене реле силового электромеханического Finder 65.31.8.230.0300 всегда проверяйте целостность наконечников - деформированные штекеры вызывают перегрев
• Обязательно используйте предохранители в цепи нагрузки - реле не имеет встроенной защиты от перегрузки
• При проектировании платы учтите минимальный зазор 3 мм между выводами контактов - это требование стандарта EN 61810-7
• Для длительной работы при максимальном токе (30 А) обеспечьте хорошее теплоотведение - не располагайте реле рядом с другими источниками тепла
• Проверяйте соответствие напряжения катушки - подача 240 В вместо 230 В может сократить срок службы катушки
