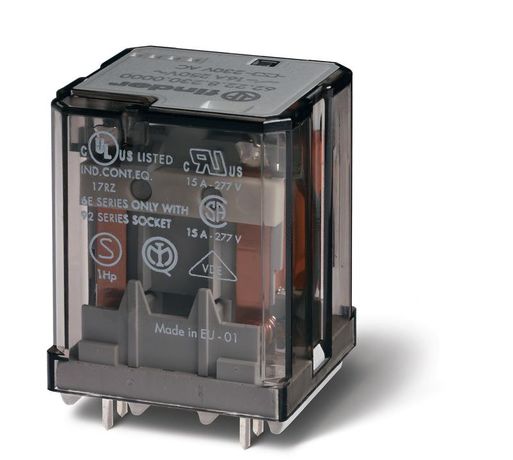

Силовое электромеханическое реле; монтаж на печатную плату; 3NO 16A; контакты AgCdO (зазор 3мм); катушка 400B AC | 622384000300 Finder 62.23.8.400.0300

Реле силовое электромеханическое Finder 62.23.8.400.0300 предназначено для коммутации нагрузок до 16 А в цепях переменного тока. Устройство устанавливается прямо на печатную плату, что делает его удобным решением для компактной сборки автоматических систем. Материал контактов AgCdO обеспечивает долгую работу при высоких токах, а зазор не менее 3 мм соответствует требованиям безопасности.

Назначение и область применения

Реле силовое электромеханическое Finder 62.23.8.400.0300 используется для управления мощными нагрузками в автоматизированных устройствах. Подходит для включения/выключения оборудования, где требуется надёжная изоляция между управляющей цепью и силовой нагрузкой. Часто применяется в промышленной автоматике, станках, системах контроля температуры, конвейерах и других установках с частыми циклами включения.

Технические характеристики

• Номинальное напряжение катушки: 400 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Количество нормально открытых (НО) контактов: 3
• Тип контактов: одинарные, материал - серебро с оксидом кадмия (AgCdO)
• Зазор между контактами: не менее 3 мм
• Способ монтажа: через выводы на печатную плату (SMT/PTH)
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (работает при температуре от -25C до +40C, допустима повышенная влажность)
• Подключение: сварочное соединение (выводы паяются в отверстия платы)
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле силовое электромеханическое Finder 62.23.8.400.0300 рассчитано на монтаж на печатную плату. Его выводы подходят для пайки в отверстия стандартных PCB. Для правильной установки проверьте шаг выводов и габариты корпуса - они должны совпадать с вашими дорожками. Убедитесь, что площадка под реле имеет достаточные тепловые отводы, так как при длительной работе при максимальном токе возможен нагрев. Катушка требует точного соблюдения напряжения 400 В AC - применение другого напряжения повредит устройство.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность электромеханических реле. Зазор между контактами не менее 3 мм обеспечивает необходимую электрическую изоляцию при рабочем напряжении 400 В. Применение контактов AgCdO снижает риск сваривания при коммутации индуктивных нагрузок. Однако IP20 не защищает от попадания пыли и влаги - не используйте в условиях сырости, пыли или на открытом воздухе.

Преимущества

• Три независимых контакта позволяют управлять несколькими цепями одним реле
• Контакты AgCdO обеспечивают стабильную работу даже при частых включениях и больших токах
• Высокий зазор (≥3 мм) увеличивает срок службы и снижает риск пробоя
• Свободная поляризация упрощает подключение катушки
• Компактный форм-фактор и монтаж на плату экономят место внутри шкафа
• Соответствие стандартам EN 61810 гарантирует соответствие требованиям ЕС

Ограничения применения

• Не предназначен для работы в средах с пылью, влагой или химически активными веществами - IP20 недостаточен
• Использование при напряжении выше 400 В AC вызывает выход из строя катушки
• Не рекомендуется для постоянной работы при токе близком к 16 А без принудительного охлаждения
• Не подходит для коммутации емкостных нагрузок с большим импульсом тока - возможна эрозия контактов
• При использовании в цепях с высокой индуктивностью (например, двигатели) необходимо применять дугогашение (RC-цепочка или варистор)

Примеры использования

• Управление трёмя нагревательными элементами в термокамере
• Переключение режимов работы станка (быстрый/медленный ход)
• Автоматическое включение вентиляторов при превышении температуры
• Контроль нескольких световых сигналов в одном блоке управления
• Цепи аварийного отключения с несколькими выходами

Практические советы

• При проектировании платы учтите, что реле занимает около 30–35 мм в длину - выделите достаточно места
• Для надёжной пайки используйте температуру не более 260 C и время воздействия не более 5 секунд
• Если нагрузка индуктивная - обязательно установите дугогасящую RC-цепочку параллельно каждому контакту
• Проверяйте целостность контактов мультиметром перед первым запуском - особенно при длительном хранении
• Не заменяйте реле аналогами с меньшим зазором - это нарушит требования безопасности для 400 В
• При необходимости замены - используйте оригинальный артикул 62.23.8.400.0300 или эквивалент из серии Finder 62
