Силовое электромеханическое реле; монтаж на печатную плату; 3NO 16A; контакты AgCdO (зазор 3мм); катушка 230B AC; степ | 622382300300PAS Finder 62.23.8.230.0300PAS

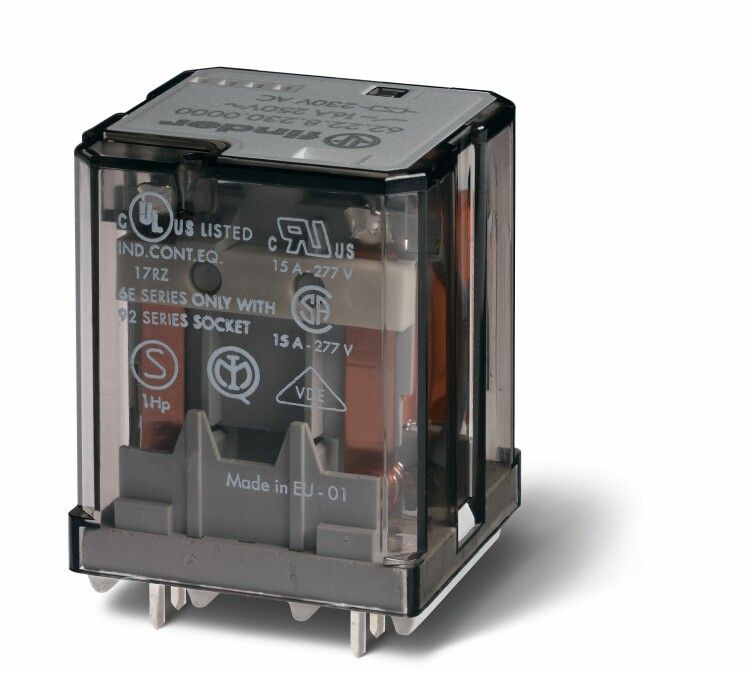

Реле силовое электромеханическое Finder 62.23.8.230.0300pas - компактное промежуточное реле с тремя нормально открытыми контактами на 16 А, предназначенное для установки на печатную плату. Подходит для управления нагрузками переменного тока в автоматизированных системах, где важна надёжность коммутации и высокий уровень изоляции.

Назначение и область применения

Реле Finder 62.23.8.230.0300pas используется для переключения мощных цепей переменного тока с помощью слаботочных управляющих сигналов. Применяется в промышленной автоматике: управление двигателями, нагревательными элементами, световыми и вентиляционными системами. Благодаря монтажу на печатную плату, идеально подходит для сборки контроллеров, панелей управления и модульных устройств.

Технические характеристики

• Напряжение катушки: 230 В переменного тока (AC)
• Номинальный ток контактов: 16 А
• Количество нормально открытых (НО) контактов: 3
• Тип контактов: AgCdO (серебро с оксидом кадмия) - устойчивы к дуге и износу
• Зазор между контактами: ≥3 мм - обеспечивает повышенную электрическую прочность
• Тип управления: моностабильное (одновитковое, без фиксации положения)
• Способ подключения: сварочное соединение (пайка выводов в отверстия платы)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает повышенную влажность
• Материал корпуса: термостойкий пластик
• Полюсность катушки: свободная - можно подключать любым способом
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 62.23.8.230.0300pas рассчитано исключительно на монтаж на печатную плату через технологические отверстия. Для установки требуется паяльник и соответствующий тип платы с медным покрытием. Контакты имеют стандартный шаг 2,5 мм - совместимы с большинством плат, выполненных по европейским нормам. Не предназначено для установки на DIN-рейку или использование с клеммными колодками. Перед пайкой проверьте соответствие габаритов посадочному месту на плате - максимальная высота реле составляет 29 мм.

Безопасность и стандарты

Реле соответствует требованиям европейских стандартов EN 61810-1 (общие требования к реле), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на долговечность и безопасность). Конструкция обеспечивает достаточную изоляцию между катушкой и контактами, что позволяет использовать его в сетях до 500 В. Отсутствие заземления корпуса требует соблюдения правил электроустановок - все провода должны быть защищены изоляцией и закреплены.

Преимущества

• Контакты из AgCdO обеспечивают длительный срок службы даже при частых включениях индуктивных нагрузок
• Зазор ≥3 мм снижает риск пробоя при импульсных перегрузках и повышает безопасность в условиях высокой влажности
• Высокая механическая прочность корпуса выдерживает вибрации и удары в промышленной среде
• Свободная поляризация упрощает монтаж - не нужно следить за направлением подключения катушки
• Сварочное подключение минимизирует риск плохого контакта по сравнению с штыревыми разъёмами

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует сертификация Ex
• IP20 не защищает от пыли и брызг - нельзя использовать в сырых или запылённых помещениях без дополнительной герметизации
• Подходит только для переменного тока - не работает с постоянным напряжением
• Не рекомендуется для коммутации емкостных нагрузок выше 100 мкФ - возможны скачки тока при включении
• При работе в режиме частых включений (>1000 циклов/час) необходима принудительная вентиляция

Примеры использования

• Управление трёмя нагревательными элементами в термокамере через один выход PLC
• Переключение трёх двигателей конвейера в зависимости от сигнала с датчиков
• Автоматическое включение освещения в нескольких зонах производственного участка
• Интеграция в панель управления насосной станцией с несколькими контурами

Практические советы

• При проектировании платы учтите минимальный зазор между контактами - не менее 5 мм для предотвращения поверхностного пробоя
• Для индуктивных нагрузок (двигатели, соленоиды) обязательно используйте дифференциальные RC-цепочки или TVS-диоды для гашения ЭДС самоиндукции
• Проверяйте качество пайки после монтажа - особенно важно для контактов с высоким током (16 А)
• При замене аналогичного реле - убедитесь, что новый экземпляр имеет те же параметры: 230 В AC, 3×16 A, AgCdO, сварочные выводы
• Не перегружайте реле - при токе выше 16 А или частоте более 10 Гц возможен преждевременный износ контактов
