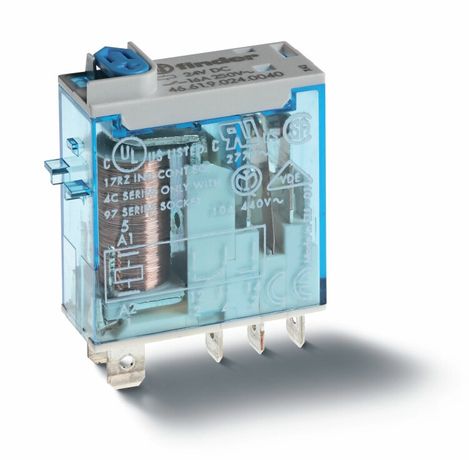

Миниатюрное промышленное электромеханическое реле; монтаж в розетку или наконечники Faston (4.8х0.5мм); 1СO 16A | 466182300040 Finder 46.61.8.230.0040

Реле Finder 46.61.8.230.0040 - компактное электромеханическое промежуточное реле с коммутацией до 16 А переменного тока, предназначенное для установки в розеточные гнезда или на наконечники Faston. Подходит для автоматизации оборудования, систем управления и распределения нагрузки в промышленной среде.

Назначение и область применения

Реле Finder 46.61.8.230.0040 используется для управления силовыми цепями с помощью слаботочных сигналов. Его применяют в панелях управления, станках, конвейерах, системах освещения и HVAC - там, где требуется надёжное включение/выключение нагрузки с изоляцией между управляющей и коммутируемой цепью. Благодаря наличию кнопки тест и индикатора состояния, реле удобно использовать при обслуживании и диагностике.

Технические характеристики

• Напряжение катушки: 230 В AC - работает напрямую от сети без дополнительных преобразователей
• Коммутируемый ток: 16 А - способно выдерживать высокие нагрузки, включая индуктивные и активные устройства
• Тип контакта: 1CO (одна переключающая пара) - один нормально открытый и один нормально закрытый контакт в одном устройстве
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге, долговечны при частых включениях
• Тип управления: моностабильное - возвращается в исходное состояние после снятия напряжения с катушки
• Подключение: плоские штекеры Faston 4.8×0.5 мм - совместимы со стандартными наконечниками и розеточными гнездами
• Степень защиты: IP20 - защищает от прикосновений пальцами и крупным инструментом, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - рассчитано на работу при температуре от −25C до +40C и повышенной влажности
• Индикация: механический индикатор положения контактов - наглядно показывает, включено ли реле
• Функция теста: кнопка ручного включения - позволяет проверить работоспособность без подачи напряжения на катушку

Совместимость и монтаж

Реле Finder 46.61.8.230.0040 монтируется в специальные розеточные гнезда типа F46, что обеспечивает быстрый демонтаж без пайки. Также возможно подключение через наконечники Faston 4.8×0.5 мм - подходят для клеммных колодок и проводов сечением до 1.5 мм2. Для монтажа используйте только рекомендованные розетки от Finder. Не допускается жесткая фиксация реле в корпусе без розетки - это нарушает герметичность и снижает срок службы.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 50178, который регламентирует безопасность электрооборудования для промышленного использования. Конструкция имеет принудительно управляемые контакты - гарантирует размыкание всех цепей при отказе катушки. Материал корпуса - самозатухающий пластик, соответствует требованиям UL94 V-0.

Преимущества

• Высокая надёжность благодаря материалу контактов AgNi - меньше износ при переключении мощных нагрузок
• Удобство диагностики: индикатор и кнопка тест позволяют оперативно определить причину отказа
• Гибкость монтажа: можно устанавливать как в розетку, так и напрямую на наконечники
• Низкий уровень помех: классическая электромеханическая конструкция не создаёт радиопомех, в отличие от твердотельных аналогов
• Совместимость с существующими решениями: розетки F46 широко распространены в промышленных панелях

Ограничения применения

• Не предназначено для работы во влажной среде или на открытом воздухе - степень защиты IP20 не предохраняет от брызг и пыли
• Не подходит для постоянной коммутации более 16 А - превышение нагрузки вызывает сваривание контактов
• Не рекомендуется для частотных переключений выше 10 раз в минуту - возможен преждевременный износ механики
• Не работает при напряжении ниже 85% от номинала (менее 195 В) - может не втянуть якорь
• Не следует применять в цепях с высокой индуктивностью без дугогашения - требуются дополнительные RC-цепочки

Примеры использования

• Управление двигателем насоса в системе охлаждения станка
• Включение световой сигнализации при аварийном состоянии линии
• Переключение режимов работы конвейера по команде PLC
• Автоматический запуск системы вентиляции при достижении порога температуры

Практические советы

• При использовании с индуктивными нагрузками (например, двигатели, соленоиды) обязательно установите дугогасящую цепь (RC-фильтр) параллельно выходным контактам
• Проверьте соответствие сечения провода и наконечника - для 16 А рекомендуется сечение не менее 1.5 мм2
• При замене реле всегда отключайте питание - даже при отключенном входе, контакты могут находиться под напряжением
• Для длительной эксплуатации в условиях вибраций используйте розетку с фиксирующими зажимами
• Не смешивайте реле этой серии с другими типами в одной розетке - различаются габариты и расположение контактов
