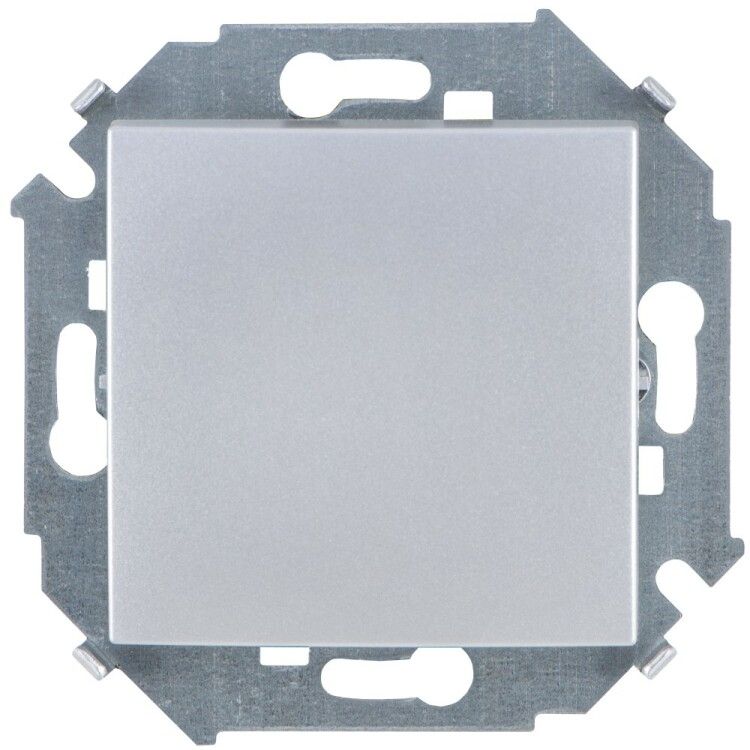

Переключатель перекрестный 1-кл. СП Simon 15 16А IP20 250В с 3-х мест винтов. зажим механизм алюм. 1591251-033

Выключатель Simon 1591251-033 - это перекрестный одноклавишный выключатель с управлением из трёх точек, предназначенный для коммутации освещения в сложных схемах. Механизм с матовой алюминиевой накладкой и винтовыми зажимами обеспечивает надёжное соединение и долговечную работу в условиях жилых и общественных помещений.

Назначение и область применения

Выключатель Simon 1591251-033 используется в схемах управления светом из трёх различных мест - например, на лестнице, в длинном коридоре или в спальне с выходами у двух дверей и у кровати. Он работает в паре с двумя проходными выключателями, позволяя включить или выключить свет с любого из трёх пунктов. Подходит для внутренней проводки в квартирах, офисах, гостиницах и других объектах с постоянной эксплуатацией.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на бытовую сеть 220–240 В
• Номинальный ток: 16 А - способен выдерживать нагрузку до 3,5 кВт (например, несколько LED-светильников или люстра с мощностью до 1000 Вт)
• Количество клавиш: одна - управление одним контуром освещения
• Схема подключения: перекрестный - требует подключения к двум проходным выключателям
• Способ подключения: винтовые зажимы - надёжное крепление проводов сечением до 1,5 мм2
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не предназначен для влажных помещений
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов большего сечения
• Материал корпуса: пластик - устойчив к механическим воздействиям, не горюч
• Цвет и отделка: матовый алюминий - элегантный внешний вид, не царапается легко
• Климатическое исполнение: УХЛ3 - можно использовать в помещениях с температурой от −25C до +40C и нормальной влажностью
• Не содержит галогенов - безопасен при возгорании, соответствует экологическим требованиям

Совместимость и монтаж

Выключатель Simon 1591251-033 предназначен для скрытой установки в стандартные подрозетники глубиной 40–45 мм. Для работы требуется совмещение с двумя проходными выключателями (не входят в комплект). Кабель подключается через винтовые зажимы: фаза вводится в средний контакт, два других контакта - это перемычки между выключателями. Накладка крепится винтами к механизму - не требует дополнительного крепления к стене. Не рекомендуется использовать с автоматическими выключателями или диммерами - только с обычными проходными устройствами.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3464-001-77313241-08. Защита IP20 исключает риск поражения током при случайном прикосновении к токоведущим частям. Отсутствие галогенов снижает выделение токсичных веществ при нагреве. Применение в пределах класса UХL3 гарантирует стабильную работу в типовых условиях жилых и административных зданий России и стран СНГ.

Преимущества

• Простая и проверенная схема перекрёстного управления - минимум элементов, максимум функционала
• Винтовые зажимы обеспечивают прочное и долговечное соединение даже при многократных включениях
• Матовая металлическая накладка не бликует, хорошо сочетается с современным интерьером
• Экологически безопасный материал - не содержит галогенов, что важно для закупок в учреждениях с повышенными требованиями
• Подходит для замены старых аналогов - совместим с большинством подрозетников и проводов 1,5 мм2

Ограничения применения

• Не применяется в помещениях с высокой влажностью (ванна, баня, бассейн) - степень защиты IP20 недостаточна
• Нельзя подключать кабель сечением более 1,5 мм2 - возможен перегрев и оплавление зажимов
• Требует обязательного использования с двумя проходными выключателями - сам по себе не работает как обычный выключатель
• Не подходит для управления светодиодными лентами или энергосберегающими системами с электронными драйверами - только для активной нагрузки (лампы накаливания, галогенные, некоторые LED-светильники)
• Не имеет индикации состояния - нельзя визуально определить, включен ли свет

Примеры использования

• Управление светом в длинном коридоре: включить у входа, выключить у середины, снова включить у выхода
• Освещение лестницы: включение у нижнего этажа, выключение у верхнего, повторное включение в спальне
• Спальня с двумя выходами: один выключатель у двери, второй у кровати, третий - перекрёстный в углу комнаты
• Общественные зоны: холлы, большие офисы, где необходимо менять состояние света с нескольких точек

Практические советы

• При монтаже внимательно следите за маркировкой контактов - перекрёстный выключатель имеет три клеммы, две из них - это “перемычки” между проходными выключателями
• Используйте провода сечением 1,5 мм2 - это стандарт для осветительных цепей 16 А; если используете медный провод, убедитесь, что он не поврежден и не окислен
• Проверьте совместимость с другими выключателями в цепи - все устройства должны быть одного типа (проходные и перекрёстные)
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу или деформировать контакт
• Для удобства обслуживания пометьте провода перед демонтажом - особенно если система уже была собрана ранее
