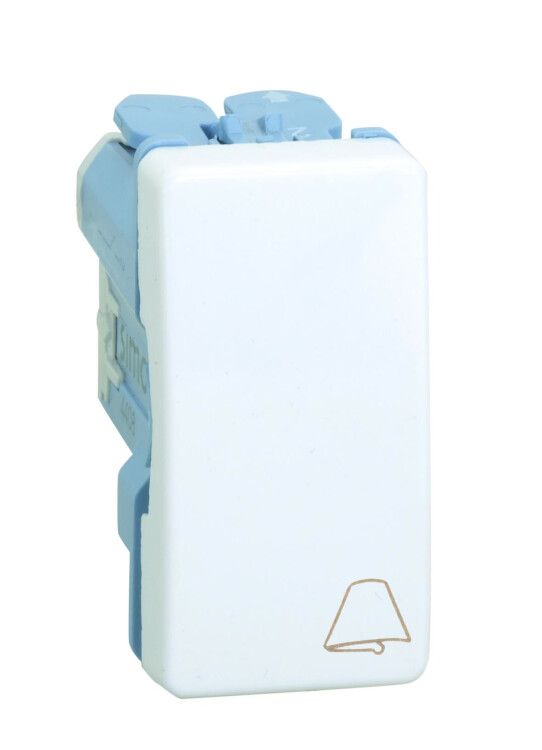

Механизм кнопки клавишной СП "звонок" Simon27 1мод. 10AX 250В бел. 27150-64

Кнопка клавишная звонок узкая 10А 250В, S27, белый от бренда Simon с артикулом 27150-64 - это компактное устройство для управления звонком или сигнализацией в бытовых и легких промышленных системах. Устройство рассчитано на частые нажатия, имеет надежную механическую конструкцию и подходит для скрытой установки в стеновые коробки.

Назначение и область применения

Кнопка клавишная звонок узкая 10А 250В, S27, белый предназначена для коммутации слаботочных цепей с нагрузкой до 10 А при напряжении до 250 В. Используется для запуска дверного звонка, сигнала вызова, световой или звуковой оповещения. Подходит для установки в жилых домах, офисах, медицинских учреждениях и других помещениях с невысокими требованиями к защите от внешних воздействий.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество клавиш: одна
• Тип контакта: один замыкающий (NO - normally open)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: пластик
• Габариты: 16×25×50 мм
• Цвет: белый
• Маркировка: символ «Звонок»
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Способ монтажа: скрытая установка в подрозетник
• Комплектация: механизм с декоративной накладкой
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Кнопка клавишная звонок узкая 10А 250В, S27, белый совместима со стандартными подрозетниками глубиной не менее 40 мм. Монтаж выполняется через фиксирующие лапки механизма внутри коробки. Накладка легко крепится к основе после подключения проводов. Для подключения используются два провода: вход и выход к звонку. Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвертки и тестера для проверки целостности цепи.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 исключает риск поражения током при случайном прикосновении к контактам, однако не обеспечивает защиту от влаги. Применение в сырых помещениях (ванная, кухня, улица) недопустимо. Конструкция не содержит металлических токоведущих элементов вне изоляционного корпуса.

Преимущества

• Узкий форм-фактор позволяет устанавливать кнопку там, где мало места - например, рядом с дверью или в узких нишах
• Четко выделенная маркировка «Звонок» снижает вероятность путаницы при обслуживании
• Декоративная накладка гармонирует с другими изделиями серии S27 от Simon
• Рассчитана на долгий срок службы благодаря прочному пластиковому корпусу и качественным контактам

Ограничения применения

• Не подходит для установки во влажных средах - IP20 не защищает от брызг и пара
• Не предназначен для работы с высокочастотными импульсами или светодиодными нагрузками ниже 5 Вт - возможны проблемы с надежным замыканием
• Не рекомендуется использовать в условиях постоянных вибраций (например, на производстве с тяжелым оборудованием)
• Не совместим с автоматическими системами, требующими двухпозиционного переключения

Примеры использования

• Дверной звонок в квартире или частном доме
• Вызов персонала в офисе или больнице
• Сигнал срабатывания в шкафу управления (при наличии внешнего индикатора)
• Подключение к электронному замку с функцией вызова

Практические советы

• Перед монтажом обязательно отключите питание - даже при малом токе есть риск повредить чувствительную электронику в цепи звонка
• Проверьте соответствие габаритов 16×25×50 мм вашему подрозетнику - слишком узкие коробки могут затруднять установку
• Если используется длинная линия проводов, убедитесь, что сечение не меньше 0,75 мм2 - потеря напряжения может сделать звонок тихим
• Для более надежного контакта зачистите концы проводов на 8–10 мм и плотно закрутите клеммы
• Эта кнопка - часть серии S27; если планируете установку нескольких устройств, выбирайте аналогичные модели для единого дизайна
