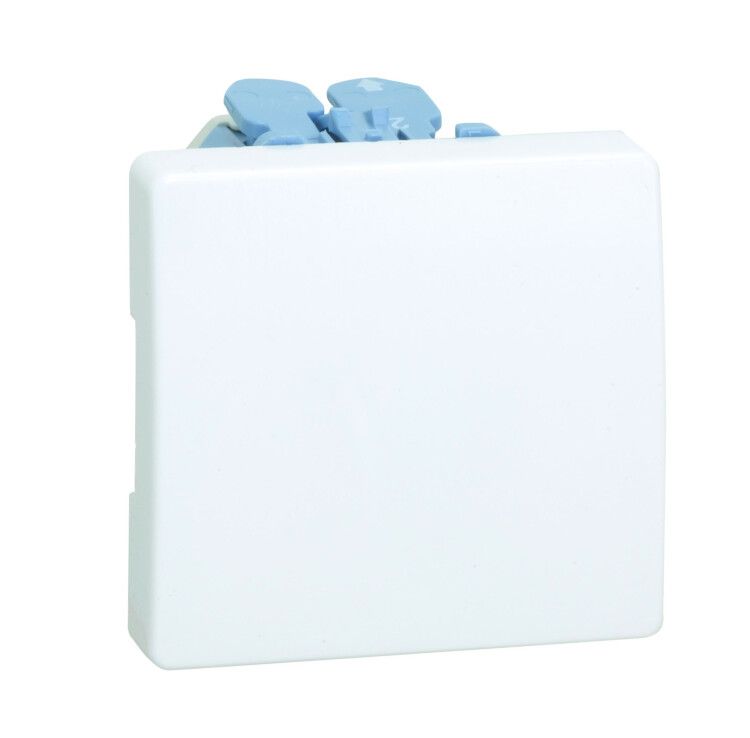

Переключатель проходной 1-кл. СП Simon 27 10А IP20 250В механизм сер. 27201-67

Выключатель проходной 1-клавишный Simon 27201-67 - устройство для управления освещением из двух мест, например, у входа и выхода из комнаты или на этажах лестницы. Механизм с накладкой и скрытая установка делают его подходящим для стандартных внутренних сетей жилых и офисных помещений.

Назначение и область применения

Этот выключатель предназначен для переключения света между двумя точками - то есть работает в паре с другим таким же выключателем. Подходит для контроля одного источника света из двух расположенных на расстоянии мест. Часто используется в коридорах, лестницах, спальнях, гаражах и длинных помещениях, где удобнее иметь два пункта управления.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В
• Номинальный ток: 10 А - способен коммутировать нагрузку до 2,2 кВт (например, несколько ламп или светодиодная лента)
• Количество клавиш: одна - управление одним цепью
• Схема подключения: переключатель на 2 направления - требует соединения с аналогичным выключателем через третий провод (перекидной)
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих интерьеров
• Количество полюсов: один - коммутирует фазный провод
• Способ монтажа: скрытая установка - монтируется в подрозетник глубиной 40–50 мм
• Максимальное сечение кабеля: 1,5 мм2 - не допускается подключение проводов толще, чтобы избежать плохого контакта
• Материал корпуса: пластик - устойчив к механическому воздействию, не проводит ток
• Цвет: серый - сочетается с большинством декоративных решений
• Климатическое исполнение: УХЛ3 - можно использовать в отапливаемых помещениях с температурой от −10C до +40C и влажностью до 90%

Совместимость и монтаж

Выключатель Simon 27201-67 совместим с любыми стандартными подрозетниками диаметром 68 мм. Для работы требуется второй такой же проходной выключатель и третья перемычка между ними (обычно красный или белый провод). Кабель сечением более 1,5 мм2 не подключается - это может повредить зажимы. Механизм крепится защёлкой - после вставки в подрозетник он фиксируется щелчком. Накладка легко снимается для замены или обслуживания.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3464-001-77313241-08. Не имеет защиты от брызг и пыли - запрещено использование в ванных комнатах, на улице или в сырых помещениях. Соответствует требованиям безопасности для бытовых электросетей в России и странах СНГ.

Преимущества

• Простая и проверенная схема подключения - не требует сложного оборудования
• Фиксация защёлкой - позволяет менять механизм без демонтажа всей рамки
• Серый цвет маскирует следы эксплуатации и хорошо сочетается с современным дизайном
• Поддерживает нагрузку до 10 А - хватает даже для мощных люстр с несколькими лампами

Ограничения применения

• Не подходит для влажных помещений (ванна, баня, бассейн) из-за IP20
• Работает только в паре с другим проходным выключателем - нельзя использовать одиночно
• Запрещено подключать кабель сечением больше 1,5 мм2 - риск перегрева и оплавления контактов
• Не предназначена для автоматизации или интеллектуальных систем - только ручное управление

Примеры использования

• Освещение в коридоре: включить свет у входа, выключить у выхода
• Лестница между этажами: включить на первом этаже, выключить на втором
• Спальня: включить у двери, выключить у кровати
• Гараж: включить у въезда, выключить у выхода

Практические советы

• При монтаже обязательно используйте два одинаковых выключателя Simon 27201-67 - смешивание моделей может нарушить работу
• Проверьте сечение провода перед подключением - лучше использовать медный кабель 1,5 мм2 с изоляцией типа NYM или VVG
• Не забудьте отключить питание перед работой - даже при выключенном выключателе фаза может быть подведена к нему
• Если свет не переключается - проверьте правильность подключения третьего провода между двумя выключателями
• Для долговечности не применяйте силу при нажатии клавиши - механизм рассчитан на 100 тысяч циклов, но перегрузка снижает срок службы
