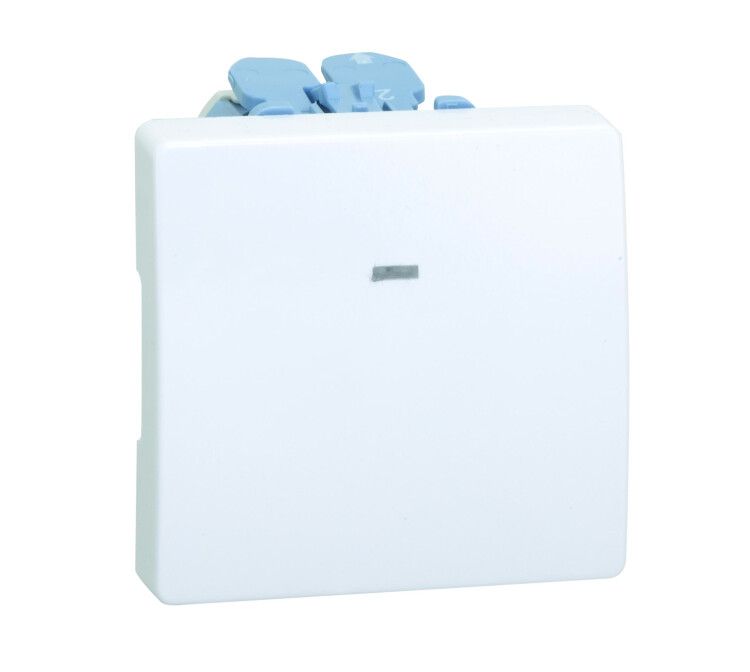

Переключатель проходной 1-кл. СП Simon 27 10А IP20 250В с подсветкой механизм сл. кость 27204-62

Выключатель проходной с подсветкой Simon S27, 10А 250В, слоновой кости - устройство для управления освещением из двух мест с функцией ночного света. Подходит для жилых помещений, коридоров и лестниц, где важно видеть выключатель в темноте.

Назначение и область применения

Этот выключатель предназначен для переключения света между двумя точками - например, у входа и выхода из комнаты, у основания и вершины лестницы. Индикация в виде светодиода позволяет легко найти выключатель в темноте. Устройство работает в бытовых сетях с напряжением до 250 В и током до 10 А. Применяется в квартирах, домах, офисах и других помещениях с постоянным доступом к электроэнергии.

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Количество полюсов: 1
• Тип управления: одноклавишная кнопка
• Схема подключения: проходная (переключатель на два направления)
• Индикация: встроенная подсветка (светодиод)
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 1,5 мм2
• Материал корпуса: пластик
• Цвет: бежевый (слоновая кость)
• Способ монтажа: скрытая установка в подрозетник
• Тип крепления: защелка
• Климатическое исполнение: УХЛ3 - допустимо использование в неотапливаемых помещениях с умеренным климатом
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Выключатель совместим со стандартными подрозетниками диаметром 68 мм. Монтаж выполняется в подготовленную нишу в стене - механизм фиксируется защелками. Кабель сечением до 1,5 мм2 подключается к клеммам L, L1 и L2. Для работы в схеме проходного управления требуется второй аналогичный выключатель. Не используйте с проводами большего сечения - это может повредить контакты. Накладка снимается перед установкой, затем снова надевается после монтажа механизма.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает контакт с пальцами, но не обеспечивает защиту от влаги - поэтому устройство нельзя использовать в ванных комнатах, на улице или в сырых помещениях. Климатическое исполнение УХЛ3 допускает работу при температуре от −10C до +40C и относительной влажности до 90%. Не применяйте в условиях повышенной запыленности или агрессивной среды.

Преимущества

• Подсветка снижает риск травм в темноте - особенно удобна для детей и пожилых людей
• Фиксация защелкой ускоряет установку и не требует дополнительных крепежей
• Бежевый цвет сочетается с большинством интерьеров и не выделяется
• Один полюс - достаточен для контроля одной группы ламп
• Совместим с любыми типами ламп (LED, галогенные, люминесцентные) при нагрузке ≤10 А

Ограничения применения

• Не предназначена для влажных зон - IP20 не защищает от брызг и пара
• Запрещено подключение кабелей сечением более 1,5 мм2 - возможен перегрев
• Не используется в системах автоматизации без внешних модулей
• Работает только в однофазной сети 220–250 В - не подходит для трехфазных цепей
• Не рекомендован для установки в местах с частыми механическими воздействиями (например, в производственных цехах)

Примеры использования

• Управление светом в длинном коридоре - один выключатель у входа, второй у выхода
• Освещение лестницы: внизу и наверху установлены парные выключатели
• Спальная комната: выключатель у двери и рядом с кроватью
• Гостевые комнаты, детские - где важна безопасность и удобство в темноте

Практические советы

• При замене старого выключателя проверьте, что новый имеет такую же схему подключения - проходной, а не обычный
• Обязательно отключите питание перед монтажом - даже при отключенном свете в цепи может остаться напряжение
• Если подсветка горит слишком ярко - убедитесь, что лампы в цепи не являются LED с малой мощностью; иногда они вызывают мерцание через подсветку
• Для долговечности не перегружайте выключатель - максимальная нагрузка 10 А ≈ 2,2 кВт
• При сборке схемы помните: нужен минимум два таких выключателя - один на входе, другой на выходе
