Адаптер на 1 RJ45(12) коннектор 75528; 75540; 75541; 75544-39 наклонный Simon73 Loft алюм. 73085-63

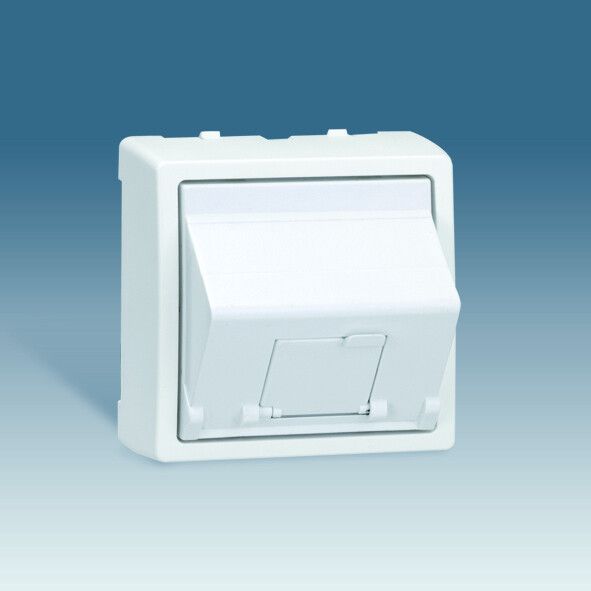

Адаптер для 1 RJ45(12) коннектора, наклонный, алюминий, серия S73L, совместимый с Keystone, AMP, Brand-Rex, KRONE - это компонент для установки модульного сетевого разъёма в стеновые рамки, обеспечивающий удобный угол подключения кабеля и совместимость с популярными системами монтажа. Бренд Simon предлагает этот адаптер в артикуле 73085-63 как часть решений для профессиональной телекоммуникационной инфраструктуры.

Назначение и область применения

Адаптер предназначен для фиксации одиночного RJ45-коннектора (8P8C) в открытых монтажных рамках типа Keystone. Наклонный дизайн позволяет легко подключать и отключать кабель без необходимости вытягивать его перпендикулярно поверхности - особенно удобно в плотных панелях или настенных коробках. Подходит для установки в офисах, серверных, на производстве и в жилых зонах там, где требуется надёжный и эргономичный доступ к сети Ethernet.

Технические характеристики

• Количество постов: 1
• Тип изделия: Накладка (не является корпусом, требует внешней рамки)
• Материал корпуса: Пластик (основа), металлическая отделка - глянцевый алюминиевый слой
• Габаритные размеры: 50×50×50 мм
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от воды и пыли
• Цвет: Глянцевый алюминий (эстетика, имитирующая металл, не является массивным алюминием)
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер совместим со стандартными Keystone-рамками от производителей: Keystone, AMP, Brand-Rex, KRONE. Монтаж открытый - устройство вставляется в предварительно подготовленное отверстие 50×50 мм в пластиковой или металлической рамке. Не требует сверления или крепления болтами. Коннектор RJ45 устанавливается внутрь адаптера после монтажа самого адаптера в рамку. Убедитесь, что глубина рамки достаточна для свободного входа кабеля под углом - рекомендуется минимум 40 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Степень защиты IP20 обеспечивает базовую безопасность в закрытых помещениях, но не предназначено для использования во влажных средах, на улице или в местах с высокой запылённостью. Климатическое исполнение УХЛ3 указывает на ограничение по температурному режиму - не применять в неотапливаемых помещениях зимой ниже −25C.

Преимущества

• Наклонный форм-фактор снижает нагрузку на кабель при частом подключении/отключении
• Глянцевая алюминиевая отделка улучшает визуальное восприятие в интерьерах и делает изделие менее заметным в панелях
• Широкая совместимость с ведущими брендами Keystone-систем
• Простой и быстрый монтаж без инструментов

Ограничения применения

• Не использовать вне помещений - IP20 не защищает от влаги и пыли
• Не подходят для установки в условиях постоянных вибраций или механических ударов - материал корпуса пластиковый
• Не совместим с прямыми (без угла) рамками - требует именно наклонную посадку
• Не предназначен для передачи мощности PoE+ или выше - зависит от установленного внутри коннектора, сам адаптер не влияет на класс питания

Примеры использования

• Подключение компьютеров и телефонов в офисных переговорных комнатах
• Монтаж в распределительных шкафах с панелями Keystone
• Обустройство рабочих мест на производстве с использованием готовых монтажных коробок
• Интеграция в современные интерьеры, где важна эстетика проводки

Практические советы

• Перед монтажом проверьте, чтобы отверстие в рамке было точно 50×50 мм - меньшее отверстие не позволит вставить адаптер
• Не используйте силу при вставке - если деталь не входит, проверьте наличие деформаций или лишних элементов в рамке
• Выбирайте RJ45-коннекторы с фиксатором, чтобы избежать случайного выпадения
• Для долговечности не затягивайте кабель слишком сильно - наклонный дизайн уже снижает напряжение на контактах
• Адаптер 73085-63 от Simon - это замена для аналогов от AMP и KRONE; можно смело менять в существующих системах без переделки рамок
