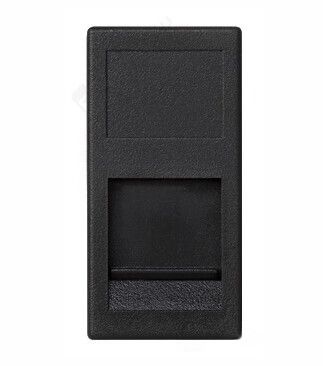

Адаптер на 1 RJ45 коннектор узкий защ. шторки 22.5х45мм графит Simon Connect KA76-14

Адаптер Simon CJ545U(FM) и CJ546U(FM) - узкий скрытый переходник для установки одного разъёма RJ45 в стеновые коробки, обеспечивает надёжное соединение сетевых кабелей в условиях повышенной запылённости. Подходит для монтажа в офисах, жилых помещениях и промышленных объектах с контролируемой средой.

Назначение и область применения

Адаптер Simon CJ545U(FM) и CJ546U(FM) предназначен для установки однопортового разъёма RJ45 внутрь стандартной глубокой монтажной коробки. Он позволяет заменить обычную лицевую панель на более тонкую и эргоничную, сохраняя функциональность сети. Применяется там, где важна компактность и минимализм: в интерфейсах домашних автоматизированных систем, на рабочих местах, в серверных шкафах, в зонах с ограниченным пространством.

Технические характеристики

• Тип изделия: адаптер на один порт RJ45
• Количество портов: 1
• Тип разъёма: RJ45 (стандарт 8P8C)
• Способ монтажа: скрытый - монтируется внутри стеновой коробки, видна только лицевая часть
• Размеры: 22,5 × 45 мм - узкая форма для плотного расположения в коробках
• Материал корпуса: пластик, серый цвет (графит)
• Степень защиты: IP20 - защищает от доступа пальцами и крупными частицами, не предназначена для влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима высокая влажность воздуха
• Комплектация: центральная плата (накладка) - фиксируется поверх монтажной коробки
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Адаптер CJ545U(FM) и CJ546U(FM) совместим с большинством стандартных круглых и прямоугольных монтажных коробок глубиной не менее 40 мм. Монтаж выполняется после предварительной прокладки кабеля Ethernet. Адаптер вставляется в коробку, затем закрепляется с помощью боковых зажимов. Лицевая пластина фиксируется сверху. Разъём RJ45 подключается напрямую к проводам кабеля через клеммы на задней стороне. Для правильного подключения используйте схему T568A/B. Габариты 22,5×45 мм позволяют использовать его рядом с другими модулями без перегрузки коробки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 исключает контакт с живыми частями пальцами, что важно для бытового и коммерческого использования. Нагревостойкость материала гарантирует безопасную работу при нормальных нагрузках. Не рекомендовано применение во взрывоопасных зонах, на улице или в сырых помещениях.

Преимущества

• Узкая форма (22,5 мм) экономит место в монтажной коробке - можно установить несколько устройств рядом
• Закрывающаяся защитная шторка предотвращает попадание пыли в контакты, продлевает срок службы разъёма
• Фиксация через центральную плату обеспечивает прочное крепление даже при частом подключении/отключении
• Серый цвет (графит) хорошо сочетается с современной отделкой интерьеров
• Поддерживает все типы кабелей Cat5e/Cat6/Cat6a

Ограничения применения

• Не подходит для открытой установки - требует наличия монтажной коробки
• IP20 не защищает от воды, влажности, брызг - нельзя использовать в ванных, кухнях, на улице
• Не рассчитан на частые механические удары или вибрацию - не применяется на оборудовании с движущимися элементами
• Не совместим с PoE+ / PoE++ мощностью выше 30 Вт - требуется проверка совместимости с активным оборудованием

Примеры использования

• Настройка точек доступа Wi-Fi в квартире - один адаптер вместо громоздкой рамки
• Подключение компьютера в офисном cubicle с минимальным профилем
• Интеграция в системы “умный дом” - скрытый разъём в столешнице или плинтусе
• Обслуживание оборудования в распределительных щитах - временный доступ к сети

Практические советы

• Перед монтажом убедитесь, что глубина коробки ≥40 мм - иначе адаптер не поместится
• При прокладке кабеля оставьте запас 15–20 см - так удобнее делать оконцовку и избежать натяжения
• Используйте тестер для проверки целостности пар перед первым включением
• Если вы устанавливаете несколько адаптеров подряд - соблюдайте шаг между ними не менее 10 мм для лучшего теплоотвода
• Для долговечности не затягивайте винты слишком сильно - это может повредить пластиковую основу
