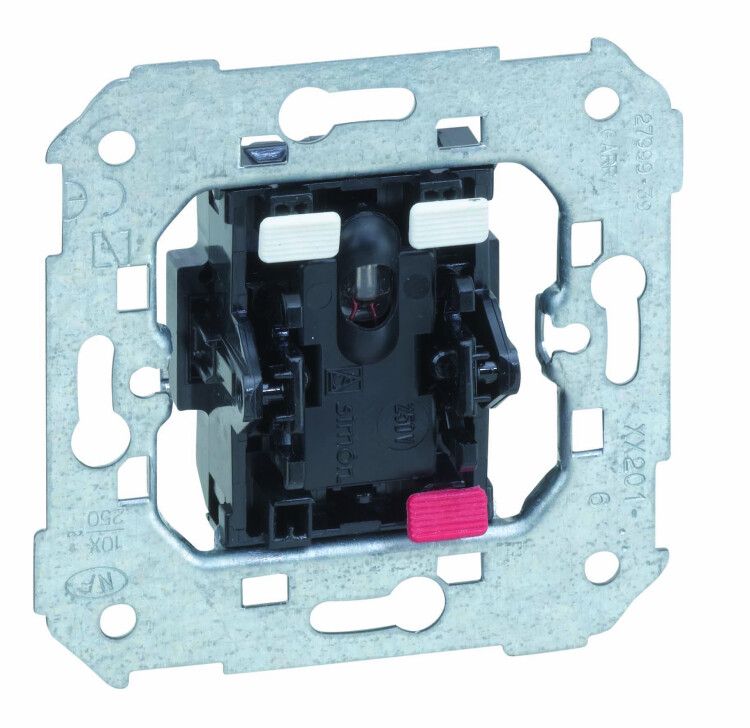

Переключатель проходной 1-кл. СП Simon 82 10А с подсветкой механизм 75204-39

Переключатель проходной 1-клавишный с подсветкой Simon 75204-39 позволяет управлять освещением из двух точек - например, на входе и выходе комнаты или в длинном коридоре. Подсветка клавиши помогает найти выключатель в темноте, а механизм с автозажимами ускоряет монтаж. Этот продукт входит в серии S75, S82, S82N, S88 и рассчитан на бытовые и коммерческие сети до 250 В.

Назначение и область применения

Переключатель проходной 1-клавишный с подсветкой Simon 75204-39 используется там, где необходимо включать и выключать свет с двух разных мест. Примеры: лестницы, коридоры, спальни с двумя входами, туннели. Он работает в паре с другим аналогичным переключателем - один из них замыкает цепь, второй размыкает её, позволяя управлять одной лампой из двух точек. Подсветка особенно удобна ночью или при слабом освещении.

Технические характеристики

• Номинальный ток: 10 А - подходит для нагрузок до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 250 В - совместим с сетями 220–240 В, используемыми в жилых помещениях
• Количество клавиш: 1 - управляет одним контуром освещения
• Схема подключения: 2×1-полюс - требует соединения с другим проходным выключателем через третий провод (перекидной)
• Подключение: винтовые клеммы - надёжное фиксирование проводов, допускает многожильные и одножильные жилы
• Тип подсветки: неоновая лампа - энергоэффективна, служит долго, не нагревается, видна в темноте
• Степень защиты IP20 - защищён от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: пластик - не проводит ток, устойчив к механическому воздействию
• Отделка: матовая - не оставляет следов пальцев, легко моется
• Тип комплектации: механизм - требуется установка в стандартную монтажную коробку 60x60 мм

Совместимость и монтаж

Переключатель проходной Simon 75204-39 устанавливается в стандартную монтажную коробку глубиной не менее 40 мм. Крепится с помощью распорных лапок и винтов - обеспечивает плотную фиксацию даже в старых штукатурках. Для работы в схеме проходного управления нужен ещё один такой же выключатель и третий провод между ними (обычно красный или белый). Автозажимы внутри клемм снижают риск плохого контакта - достаточно вставить провод и затянуть винт. Не подходит для установки в сырых помещениях, на улице или в щитовых.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в жилых и офисных помещениях. Отсутствие галогенов делает материал экологически безопасным при утилизации. IP20 не предусматривает защиту от брызг - запрещено использовать в ванных, кухнях без дополнительной защиты или на улице. Номинальные 10 А и 250 В соответствуют нормам для бытовых сетей в странах СНГ.

Преимущества

• Удобная подсветка клавиши - помогает находить выключатель в темноте без дополнительного освещения
• Автоматические зажимы - уменьшают время монтажа и повышают надёжность соединения
• Матовая поверхность - не царапается, не теряет внешний вид при частом использовании
• Совместимость с сериями S75, S82, S82N, S88 - можно сочетать с другими элементами этой линейки для единого дизайна интерьера

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от влаги
• Не подходит для управления мощностью выше 2,2 кВт - не рекомендуется для больших прожекторов, ТЭНа, насосов
• Требует парного выключателя - нельзя использовать самостоятельно, только в связке с другим проходным устройством
• Не имеет функции диммирования - не регулирует яркость света
• Не поддерживает автоматизированные системы - несовместим с умным домом без дополнительных модулей

Примеры использования

• Лестница: один выключатель у основания, второй - наверху
• Длинный коридор: два переключателя на противоположных концах
• Спальня: один возле двери, второй - у кровати
• Частный дом: вход в гараж и выход из него

Практические советы

• При монтаже проверьте, что провода правильно подсоединены к L, L1 и L2 - неверное подключение сделает систему не работоспособной
• Используйте медные провода сечением 1,5–2,5 мм2 - оптимально для нагрузки 10 А
• Убедитесь, что монтажная коробка имеет достаточную глубину - механизм не поместится в плоские модели
• Не закручивайте винты слишком сильно - есть риск повредить контактную группу
• Если подсветка не горит после установки - проверьте целостность цепи и наличие напряжения на входе
• Для долговечности не устанавливайте рядом с источниками тепла - неоновая лампа чувствительна к перегреву
