Выключатель 1-кл. 2п СП Simon 82/82Nature/88 16А IP20 250В механизм 75133-39

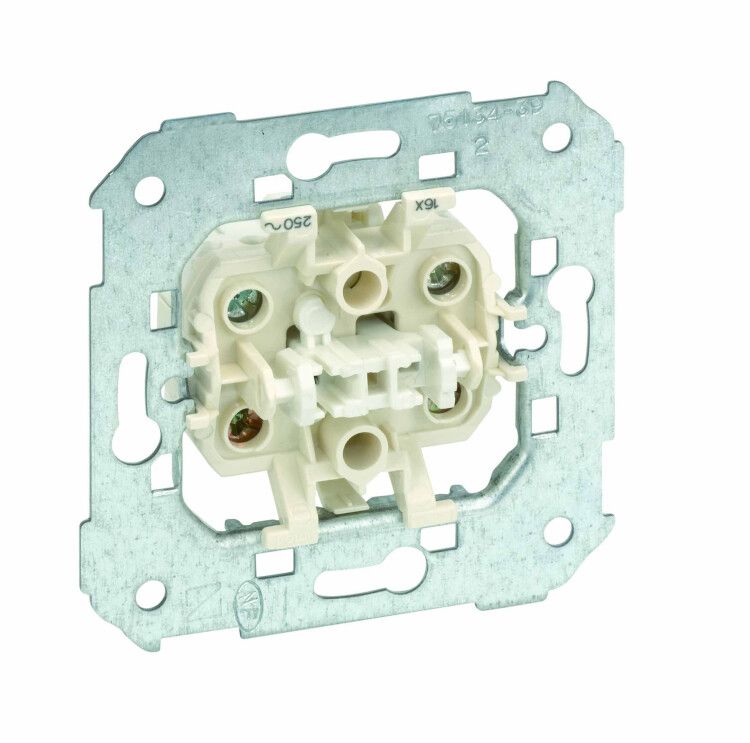

Механизм выключателя Simon 75133-39 - это двухполюсный коммутирующий элемент серии S82, предназначенный для безопасного отключения двух фаз одновременно в бытовых и промышленных сетях до 250 В. Устройство устанавливается внутренним способом в распределительную коробку и совместимо с лицевыми панелями серии S82, S82N, S88.

Назначение и область применения

Механизм выключателя Simon 75133-39 используется для ручного отключения электрической цепи с двумя фазами. Подходит для управления освещением, нагревательными приборами, оборудованием с двойным питанием, где требуется полное отключение обоих проводников. Применяется в жилых помещениях, офисах, на производстве - там, где важна надёжная изоляция и контроль за питанием.

Технические характеристики

• Номинальный ток: 16 А - позволяет коммутировать нагрузки до 3,5 кВт при 220 В
• Номинальное напряжение: 250 В - рассчитан на работу в однофазной сети 220–240 В
• Количество полюсов: 2 - отключает сразу два провода (фаза и нуль/две фазы)
• Количество клавиш: 1 - управление одним переключателем
• Максимальное сечение кабеля: 1,5 мм2 - поддерживает медные провода до этого размера
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от пыли и влаги
• Материал корпуса: металл - прочная основа, устойчивая к механическим воздействиям
• Цвет: черный - классический цвет для скрытой установки
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Тип комплектации: механизм - требует установки в рамку и лицевую панель
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Механизм выключателя Simon 75133-39 предназначен для внутреннего монтажа в стандартные подрозетники глубиной не менее 40 мм. Крепится винтовым зажимом - контакты затягиваются отверткой. Совместим с лицевыми панелями серии S82, S82N, S88. Для работы необходима внешняя декоративная рамка и клавиша - сам механизм не имеет внешней поверхности. Монтировать можно только после отключения питания. Сечение кабеля не должно превышать 1,5 мм2 - более толстые провода не войдут в зажимы.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-77313241-08. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность - не применяется во влажных помещениях (ванная, баня, улица). Нагрузка не должна превышать 16 А - превышение вызывает перегрев и выход из строя.

Преимущества

• Двухполюсное отключение - повышает безопасность при обслуживании оборудования
• Металлический корпус - долговечность, устойчивость к деформациям
• Совместимость с популярной серией S82/S88 - легко заменить старый механизм
• Фиксированная конструкция - минимизирует риск ослабления контактов со временем

Ограничения применения

• Не подходит для открытой установки - отсутствует защита от пыли и влаги
• Запрещено использовать с кабелями сечением больше 1,5 мм2 - возможен перегрев и оплавление
• Не рекомендован для помещений с высокой влажностью (бассейн, парилка, улица)
• Требует обязательной установки в рамку - не является готовым выключателем
• Работает только в нормальных условиях: температура от −25C до +40C

Примеры использования

• Отключение двухфазного нагревателя в мастерской
• Управление светильником с двумя лампами, запитанными от разных фаз
• Переключение мощного электроинструмента (болгарка, сварочник) через отдельный выключатель
• Аварийное отключение в щитовой при ремонте

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только 1,5 мм2
• Обязательно закрепите механизм в подрозетнике - слабое крепление вызывает люфт и искрение
• Выбирайте лицевую панель той же серии (S82, S82N, S88) - гарантирует точное совпадение по форме и креплению
• Не используйте этот механизм вместо автоматического выключателя - он не имеет тепловой или электромагнитной защиты
• При замене старого механизма - отключите питание, проверьте отсутствие напряжения тестером
