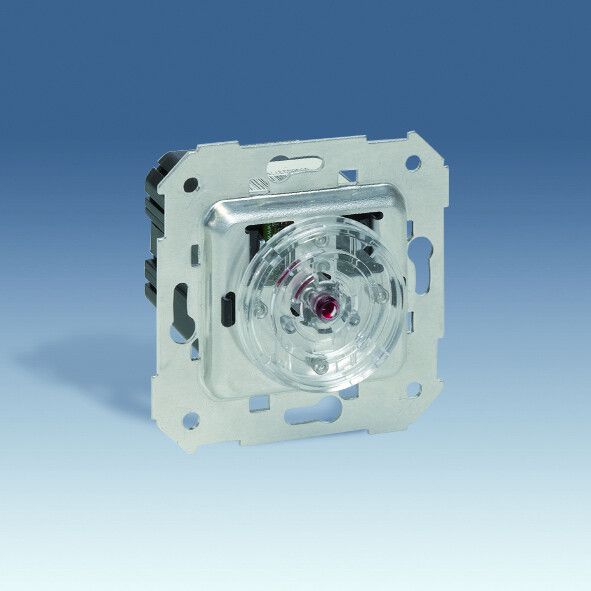

Выключатель кнопочный 1-кл. СП Simon 82/82Nature/88 10А IP20 с голуб. подсветкой доп. к 75305 75315 75322-69 механизм 75306-69

Механизм выключателя нажимного вспомогательного с голубой подсветкой Simon 75306-69 предназначен для управления второстепенными цепями в распределительных щитах и пультах управления. Его компактная конструкция и светодиодная подсветка позволяют легко определить состояние устройства даже в условиях слабого освещения.

Назначение и область применения

Этот механизм используется как вспомогательный элемент в системах автоматизации, где требуется сигнал о состоянии оборудования - например, включение/выключение насоса, вентилятора или сигнализации. Подходит для установки в шкафах управления, панелях персонала, станках и других местах, где важна визуальная индикация работы цепи. Не предназначен для коммутации силовых нагрузок - только для управляющих сигналов до 10 А.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка для управляющей цепи;
• Номинальное напряжение: 250 В - максимальное рабочее напряжение переменного тока;
• Тип подсветки: светодиод, голубой цвет - обеспечивает видимость в темноте без избыточной яркости;
• Количество клавиш: одна - одноканальное управление;
• Схема подключения: переключатель на два направления - функционирует как двухпозиционный переключатель типа “ON-OFF”;
• Материал корпуса: металл - повышает механическую прочность и долговечность;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды и пыли;
• Способ монтажа: скрытый - устанавливается внутрь стеновой коробки, не имеет лицевой рамки.

Совместимость и монтаж

Механизм Simon 75306-69 совместим со стандартными монтажными коробками глубиной не менее 40 мм. Установка выполняется через фиксирующие зажимы - необходимо предварительно подготовить отверстие в стене под скрытую коробку. Клеммы рассчитаны на провода сечением до 2,5 мм2. Для подключения используйте два контакта: вход и выход, так как схема - переключатель с двумя положениями. Не требует внешнего питания для подсветки - работает от тока самой коммутируемой цепи.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и промышленных устройств низкого напряжения. Степень защиты IP20 делает его пригодным только для сухих помещений внутри зданий. Не рекомендуется использовать во влажных средах, на улице или в помещениях с высоким уровнем запылённости.

Преимущества

• Металлический корпус обеспечивает устойчивость к деформациям и повышенную надёжность при частом использовании;
• Голубая подсветка снижает зрительное напряжение ночью и хорошо различима на фоне других индикаторов;
• Универсальный тип подключения позволяет применять его в различных схемах управления;
• Скрытое исполнение даёт возможность интегрировать устройство в эргономичные панели без лишних выступов.

Ограничения применения

• Не предназначена для коммутации мощных нагрузок выше 10 А - не заменяет основной выключатель;
• IP20 исключает использование в сырых, пыльных или открытых помещениях;
• Подсветка активируется только при наличии тока в цепи - не светится при отключении;
• Требует точного соблюдения габаритов монтажной коробки - несовместим с коробками меньшего размера.

Примеры использования

• Индикация включения аварийного вентилятора в электрощите;
• Ручной переключатель режима работы станка (например, “ручной / автоматический”) в пульте оператора;
• Сигнализация состояния системы отопления в котельной;
• Локальный контроль включения тестового контура в ремонтной мастерской.

Практические советы

• При монтаже проверьте, что ток в цепи не превышает 10 А - превышение может вызвать перегрев контактов;
• Для лучшей видимости подсветки не устанавливайте механизм рядом с источниками яркого света;
• Если нужна защита от брызг или пыли - выбирайте модель с IP65/IP67, этот механизм не подходит;
• При замене старого механизма убедитесь, что новый точно совпадает по форме и размеру - Simon 75306-69 имеет специфическую посадку.
