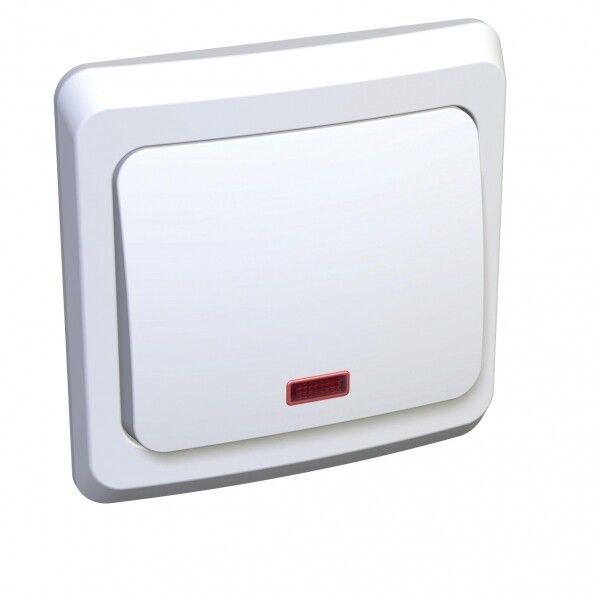

Выключатель кнопочный 1-кл. СП Этюд 10А IP20 с подсветкой самовозвратом бел. SE KC10-002B APC

Выключатель кнопочный одноклавишный скрытый с подсветкой белый 10А IP20 с самовозвратом - устройство для коммутации электрических цепей в помещениях с ограниченным освещением. Бренд Systeme Electric и артикул kc10-002b указывают на принадлежность к серии ETUDE, где продукты ориентированы на надежную работу в бытовых и легкопромышленных условиях. Устройство удобно использовать там, где важно быстро найти выключатель в темноте.

Назначение и область применения

Выключатель предназначен для включения и отключения однофазных нагрузок до 10 А и 250 В. Подсветка позволяет легко определить местонахождение устройства в темноте - например, в коридорах, спальнях, подъездах или технических помещениях. Применяется в жилых домах, офисах, общественных зданиях и на объектах с малой мощностью оборудования. Подходит для управления светильниками, вентиляторами, насосами и другими приборами с активной нагрузкой.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Количество полюсов: 1
• Количество клавиш: 1
• Способ монтажа: внутренний (скрытый)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не защищен от воды и пыли
• Максимальное сечение кабеля: 2,5 мм2
• Габаритные размеры: 81×81×47 мм
• Материал корпуса: пластик
• Отделка поверхности: глянцевая
• Цвет: белый
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая неотапливаемые
• Тип подключения: один контакт NO (нормально открытый)
• Автоматический возврат: да - после нажатия клавиша возвращается в исходное положение
• Подсветка: есть - светодиодная индикация, работает при отключенном состоянии
• Нормативный документ: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000)

Совместимость и монтаж

Выключатель совместим со стандартными монтажными коробками глубиной не менее 45 мм. Крепление осуществляется винтами через боковые фланцы - требуется предварительно подготовленное отверстие в стене. Максимальное сечение провода - 2,5 мм2; более толстые жилы не подходят. Для подключения используется одна пара проводов: фаза на вход, фаза на выход. Подсветка питается параллельно основному контуру - не требует отдельного питания. Комплектация включает корпус с рамкой, готовую к установке - дополнительные элементы не нужны.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51324.1-2005 и международному стандарту IEC 60669-1. Отсутствие галогенов снижает риск образования токсичных веществ при повреждении. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение в сырых помещениях (ванная, баня, улица) запрещено. Сертифицирован для работы в условиях УХЛ4 - допустима эксплуатация при температуре от −25C до +40C.

Преимущества

• Подсветка клавиши улучшает видимость в темноте без необходимости внешнего освещения
• Самовозврат - клавиша автоматически возвращается в исходное состояние, исключает необходимость удерживания
• Глянцевая поверхность легко моется, не задерживает пыль
• Встроенная рамка и корпус - не требуют дополнительных декоративных элементов
• Производится в России - доступность запчастей и сервиса

Ограничения применения

• Не предназначена для влажных помещений - IP20 не защищает от брызг и влаги
• Запрещено подключение нагрузок выше 10 А - не подходит для мощных нагревателей, кондиционеров, электроплит
• Не подходит для трехфазных систем - только однофазные сети 220–250 В
• Не имеет механической фиксации в положении “вкл” - нельзя использовать как рубильник или переключатель режима
• Не рекомендовано для установки вне помещений - даже под навесом возможна порча из-за конденсата

Примеры использования

• Управление потолочным светильником в спальне
• Включение вытяжки на кухне
• Коммутация лампы в коридоре многоквартирного дома
• Управление насосом в подвале с периодическим использованием
• Переключение света в гардеробной или кладовой

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть минимум 45 мм, чтобы корпус полностью вошел
• Не используйте провода сечением больше 2,5 мм2 - они не войдут в зажимы и вызовут плохой контакт
• Подсветка будет работать только при правильном подключении фазы - если перепутать L и N, индикация не загорится
• Для долговечности не применяйте в местах с высокой вибрацией - например, рядом с двигателями или компрессорами
• При замене старого выключателя убедитесь, что новый точно совпадает по размерам - 81×81 мм - иначе потребуется штробление стены
• Обращайте внимание на маркировку: буквенная обозначение на клавише - это стандартная система, не требующая дополнительной расшифровки
