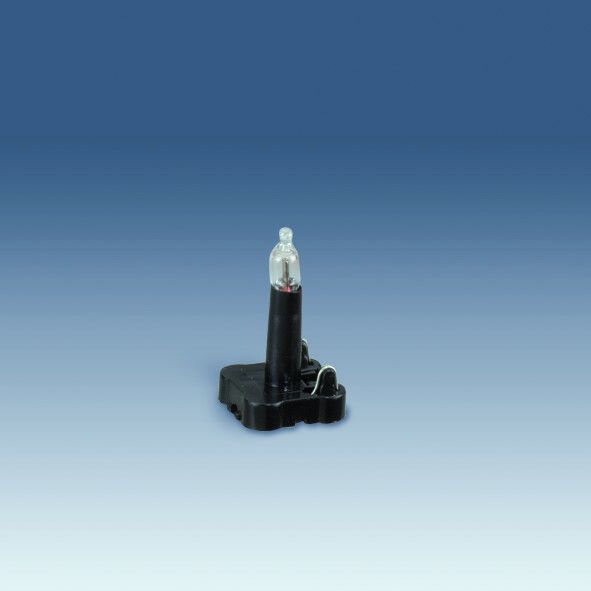

Вставка с неоновой лампой для 75150; 75211; 75253-69 Simon82 Centralizations 75802-31

Вставка с неоновой лампой для серий 75150, 75211, 75253-69, S82C - элемент индикации, предназначенный для встраивания в выключатели и кнопки серии Simon. Устанавливается внутрь рамочных устройств, обеспечивает визуальное указание на состояние включения. Артикул 75802-31 совместим с несколькими популярными сериями Simon.

Назначение и область применения

Эта декоративная вставка используется для индикации состояния включённого устройства - например, когда выключатель замыкает цепь, неоновая лампа светится, показывая, что питание подано. Применяется исключительно внутри коммутационных аппаратов серии 75150, 75211, 75253-69 и S82C. Подходит для бытовых и легкопромышленных систем управления освещением, оборудованием с постоянным режимом работы.

Технические характеристики

• Тип изделия: декоративная вставка с неоновой лампой
• Номинальное напряжение: 230 В - работает в сетях переменного тока 220–240 В
• Номинальный ток: 0,01 А - очень малый потребляемый ток, не нагружает сеть
• Степень защиты: IP20 - защищена от прикосновений пальцами, но не от воды и пыли; применяется только во внутренних установках
• Материал корпуса: пластик, глянцевое черное покрытие
• Количество постов: 1 - рассчитана на один модуль вставки
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C
• Цоколь лампы: прочее - нестандартизированный тип, замена возможна только оригинальной запчастью

Совместимость и монтаж

Вставка 75802-31 предназначена исключительно для установки в выключатели и кнопки Simon следующих серий: 75150, 75211, 75253-69, S82C. Монтаж скрытый - вставка вставляется внутрь корпуса устройства после сборки, фиксируется механически. Не требует проводки - лампа подключается параллельно контакту выключателя через внутреннюю схему аппарата. Для замены необходимо демонтировать лицевую панель и извлечь старую вставку. Нельзя использовать в других брендах или сериях - форма и контактная группа отличаются.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для встроенных индикаторов в электроустановках до 1000 В. Не содержит светодиодов - работает на принципе газового разряда, безопасен при перегрузках по току. Не рекомендуется применять в условиях повышенной влажности, так как степень защиты IP20 не предполагает защиту от влаги.

Преимущества

• Низкий энергопотребление - 0,01 А не влияет на нагрузку сети
• Долгий срок службы неоновой лампы - до 10 000 часов при нормальных условиях
• Яркая видимость в темноте - чётко заметен красноватый свет даже при слабом освещении
• Совместимость с несколькими сериями - одна деталь подходит для разных моделей Simon
• Глянцевое черное покрытие - эстетично сочетается с современными рамками

Ограничения применения

• Не подходит для внешней установки - IP20 не защищает от влаги и пыли
• Не работает при напряжении ниже 180 В - лампа не зажигается
• Запрещено использовать в взрывоопасных средах - нет соответствующего взрывозащитного исполнения
• Нельзя менять лампу самостоятельно - цоколь не стандартизирован, замена возможна только путём замены всей вставки
• Не предназначен для частого включения/выключения - неоновые лампы имеют ограниченную долговечность при высокой коммутационной нагрузке

Примеры использования

• Включение света в спальне - вставка горит, когда выключатель в положении “ON”
• Индикация питания насоса или вентилятора в системе вентиляции
• Обозначение активного контура в распределительном щите
• Управление освещением в офисах с использованием рамочных выключателей Simon

Практические советы

• Перед заменой отключите питание - хотя ток мал, лучше соблюдать правила электробезопасности
• Проверьте совместимость серии перед заказом - вставка 75802-31 не подойдёт к другим брендам или новым версиям Simon вне списка
• При монтаже не используйте силу - вставка легко ломается при неправильной установке
• Если лампа не светит, проверьте целостность цепи выключателя - проблема часто не в самой вставке, а в плохом контакте
• Хранить следует в сухом месте - влага может повредить внутренние контакты даже при неработающем состоянии
