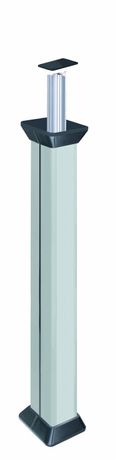

Колонна Connect двухсторонняя CIMA, с телескопическим упором 15 м 1265 (158)х1095 (181) мм, 3 м, SC, алюм-графит - ALC3200-8-14 Simon

Колонна двухсторонняя с телескопическим упором 1.5/3 м, 126.5(158)х109.5(181) мм, SC, алюминий/графит от бренда Simon - это регулируемая металлическая конструкция для организации внутренних распределительных систем в помещениях с высокой плотностью кабельных трасс. Артикул alc3200-8-14 обеспечивает гибкую адаптацию под изменяющуюся высоту оборудования, сохраняя доступ к кабелям с обоих сторон.

Назначение и область применения

Колонна двухсторонняя с телескопическим упором 1.5/3 м, 126.5(158)х109.5(181) мм, SC, алюминий/графит предназначена для монтажа внутри помещений - в цехах, серверных, автоматизированных линиях и распределительных щитах. Её основная задача - организовать компактную, защищённую и легко обслуживаемую трассу для силовых и слаботочных кабелей. Благодаря двустороннему исполнению, провода можно заводить и выводить одновременно с обеих сторон, что удобно при расположении оборудования вдоль стен или между рядами станков.

Технические характеристики

• Высота: 3000–3500 мм - возможность регулировки на 500 мм для точного совпадения с уровнем оборудования.
• Ширина: 109.5 мм - оптимальный размер для размещения кабелей без перегрузки.
• Форма: овальная - снижает риск повреждения изоляции кабелей при прокладке, улучшает теплоотдачу.
• Полезное поперечное сечение: 10 834,6 мм2 - позволяет разместить до 20–30 кабелей среднего сечения (например, YDY, NYM, VVG).
• Материал: анодированный алюминий - легкий, коррозионностойкий, не требует покраски.
• Тип крепления: телескопический - фиксируется на полу и потолке, выдерживает механические нагрузки без деформаций.
• Степень защиты IP40: предохраняет от контакта с предметами более 1 мм, но не защищает от воды - применяется только во внутренних помещениях.
• Кабельный ввод: сверху и снизу - позволяет вести трассу через пол и потолок без дополнительных переходников.
• Сквозной профиль: да - кабели можно протянуть через всю длину без разрывов.
• Крышки: две - съемные, обеспечивают быстрый доступ к кабелям.
• Материал крышек: пластик - электроизолирующий, не проводит ток, безопасен при работе под напряжением.
• Перегородка: одна - разделяет пространство на два канала, позволяет отделить силовые и слаботочные кабели.
• Цвет: антрацит - маскирует следы эксплуатации, соответствует промышленному дизайну.

Совместимость и монтаж

Колонна двухсторонняя с телескопическим упором 1.5/3 м, 126.5(158)х109.5(181) мм, SC, алюминий/графит монтируется на жестком основании - бетонном полу и потолочном перекрытии. Для установки требуется минимум два крепежных элемента (обычно болты M8–M10) на нижнюю и верхнюю планки. Учитывайте посадочный диаметр: телескопическая система рассчитана на фиксацию в зонах с минимальным зазором 10 мм вокруг профиля. Крышки снимаются без инструментов - просто оттянуть за язычки. Перегородка не является несущей - её можно удалить или заменить при необходимости.

Безопасность и стандарты

Колонна соответствует требованиям EN 61537 для электромонтажных каналов. IP40 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение в сырых помещениях, на улице или в местах возможного попадания жидкости запрещено. Анодированная поверхность не содержит свинца и других токсичных веществ, соответствует RoHS.

Преимущества

• Гибкость высоты - позволяет точно подстроиться под оборудование даже после сборки.
• Двухсторонний доступ - экономит время при прокладке и ремонте кабелей.
• Легкий вес алюминия - упрощает транспортировку и монтаж в труднодоступных местах.
• Сквозной профиль + перегородка - сочетание максимальной пропускной способности с разделением типов кабелей.
• Анодированная поверхность - долговечна, не царапается, не теряет цвет.

Ограничения применения

• Не предназначен для внешней установки - IP40 недостаточно для защиты от влаги и пыли.
• Запрещено использовать в взрывоопасных зонах - отсутствует сертификат ATEX.
• Не рекомендовано для кабелей с наружным диаметром более 25 мм - может возникнуть затруднение при протяжке.
• Пластиковые крышки не выдерживают ударных нагрузок - не подходят для мест с высокой механической активностью.

Примеры использования

• Центральный шкаф управления на конвейере - кабели от датчиков и двигателей заводятся с противоположных сторон.
• Серверная комната - трассировка сетевых и питательных кабелей вдоль стены с разделением по функциям.
• Автоматизированный участок производства - колонна закреплена между двумя станками, обеспечивает свободный доступ к соединениям.
• Обслуживание лифтовых шахт - используется как временная или постоянная трасса для сигнализационных кабелей.

Практические советы

• Перед монтажом проверьте фактическую высоту помещения - колонна регулируется в пределах 3000–3500 мм, но не ниже 3000 мм.
• При использовании большого числа кабелей - используйте маркировку на входах и выходах, чтобы ускорить диагностику.
• Не перегружайте сечение - 10 834,6 мм2 - это максимум; лучше оставляйте 20% запаса для будущего расширения.
• При необходимости увеличения длины - можно удлинить с помощью специальных секций (не указаны в характеристике - уточняйте у производителя).
• Убедитесь, что потолок и пол плоские - неровности вызывают перекос и усиливают нагрузку на крепления.
