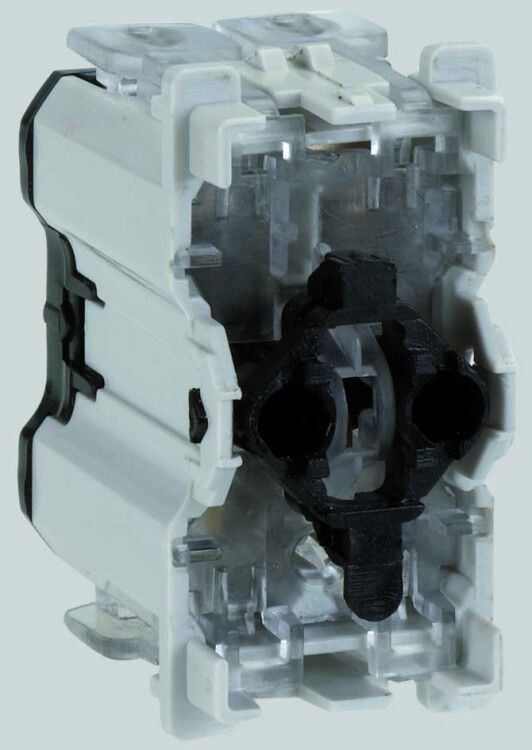

Кнопка клавишная 16А 230В K45 Simon Connect K303

Клавишная кнопка 16А 230В K45 от Simon - это механизм для управления электрическими цепями с помощью одиночного клавишного переключения. Артикул k303 предназначен для скрытой установки в распределительных коробках и щитах, где требуется надежное и простое управление нагрузкой до 16 А.

Назначение и область применения

Клавишная кнопка 16А 230В K45 используется для коммутации слаботочных и силовых цепей постоянного или переменного тока. Подходит для управления освещением, маломощными двигателями, реле, сигнализацией и другими устройствами, работающими при напряжении до 230 В. Применяется в системах автоматизации, бытовых и промышленных электроустановках, особенно там, где важна компактность и простота эксплуатации.

Технические характеристики

• Номинальный ток: 16 А - способна выдерживать нагрузку до 3,7 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитана на работу в сетях переменного тока 220–240 В
• Тип контакта: один замыкающий (NO) - замыкает цепь при нажатии, размыкает при отпускании
• Способ монтажа: скрытая установка - устанавливается в подготовленную нишу, фиксируется за счет зажимов внутри корпуса
• Габариты: 45×45×30 мм - компактный размер для плотной сборки в шкафах и стеновых коробках
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли; не предназначена для открытых помещений
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток
• Цвет: серый - соответствует стандартному цветовому решению для промышленной аппаратуры
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствие требованиям технических условий производителя

Совместимость и монтаж

Клавишная кнопка 16А 230В K45 совместима со стандартными монтажными коробками глубиной не менее 30 мм. Для установки необходимо предварительно просверлить отверстие 45×45 мм в стеновой коробке или панели. Механизм фиксируется двумя боковыми зажимами - после вставки достаточно повернуть регулировочные винты для плотного прилегания. Клеммы рассчитаны на провода сечением до 2,5 мм2. Не требует дополнительных крепежей или адаптеров.

Безопасность и стандарты

Изделие соответствует внутренним техническим условиям производителя TУ 3464-001-77313241-08. Отсутствуют сертификаты CE или ГОСТ, так как продукция ориентирована на рынок стран СНГ и не имеет обязательного декларирования по ЕАЭС. Наличие IP20 исключает использование в условиях повышенной влажности, пыли или внешней среды - применение вне закрытых щитов запрещено.

Преимущества

• Простая конструкция - минимум деталей, высокая надежность работы
• Фиксация без дополнительных элементов - экономия времени при монтаже
• Совместимость с большинством стандартных монтажных коробок
• Четкий тактильный отклик клавиши - удобно использовать в условиях ограниченной видимости

Ограничения применения

• Не подходит для наружной установки из-за низкой степени защиты IP20
• Не рекомендовано применение в помещениях с высокой влажностью (баня, подвал, холодильник)
• Рассчитана только на замыкающие контакты - нельзя использовать как переключатель с размыканием или перекидным контактом
• Не предназначена для частого включения/выключения более 10 раз в минуту - риск перегрева контактной группы

Примеры использования

• Управление светом в распределительном щите
• Запуск насоса или вентилятора через кнопочный пост
• Подключение аварийной сигнализации в технологическом помещении
• Ручной сброс устройства в автоматической системе

Практические советы

• Перед монтажом проверьте, что габариты монтажной коробки позволяют свободно поместить механизм 45×45×30 мм
• Не используйте кнопку для управления мощными нагревателями выше 3,7 кВт - возможен выход из строя контактов
• При подключении соблюдайте полярность только при работе с постоянным током - для переменного тока она не важна
• Если нужна защита от случайного включения - выбирайте модель с крышкой или блокировкой, поскольку эта версия не имеет механизма фиксации положения
• Для длительной службы избегайте попадания металлической стружки или пыли внутрь механизма - даже при IP20 грязь снижает срок службы контактов
