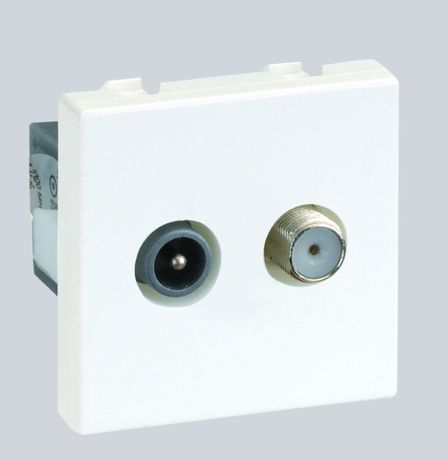

Механизм розетки СП TV-SAT Simon Connect винт. зажим бел. K130A-9

Розетка телевизионная TV/SAT с винтовым зажимом от бренда Simon, артикул k130a-9 - это однопостовая оконечная розетка для подключения антенного и спутникового сигнала в жилых помещениях. Устройство обеспечивает надёжное соединение через винтовые клеммы и предназначено для скрытой установки в стене.

Назначение и область применения

Розетка телевизионная TV/SAT используется для подключения телевизора к двум источникам сигнала: аналоговой телеантенной (TV) и спутниковой антенне (SAT). Подходит для квартир, частных домов, офисов и других помещений, где требуется одновременный доступ к эфирному и спутниковому вещанию. Модель k130a-9 - оконечная розетка, то есть устанавливается на последнем участке кабельной сети, после которой сигнал больше не передаётся дальше.

Технические характеристики

• Тип разъёмов: TV («папа») и SAT («мама») - совместимы с распространёнными коаксиальными разъёмами F-типа;
• Количество выходов: два - один для TV, один для SAT;
• Способ присоединения: винтовая клемма - позволяет плотно закрепить провод до 1,5 мм2;
• Напряжение: 24 В - рассчитана на слаботочные системы, не для питания устройств;
• Номинальный ток: 1 А - безопасна для передачи видеосигналов, но не для тока нагрузки;
• Степень защиты: IP20 - защищает от контакта с пальцами и крупным мусором, но не от воды и пыли;
• Материал корпуса: пластик - устойчив к механическим воздействиям, не проводит ток;
• Габариты: 45×45×50 мм - стандартный размер для скрытой установки в подрозетник;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений;
• Нормативный документ: ТУ 3464-001-77313241-08 - соответствует внутренним требованиям производителя.

Совместимость и монтаж

Розетка k130a-9 совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными, имеющими F-разъём. Для монтажа необходим подрозетник глубиной не менее 45 мм. Кабели зачищаются на 10–12 мм, вставляются в клеммы и затягиваются отверткой - не перетягивать! Накладка легко фиксируется на механизме. Установка возможна только в сухих помещениях из-за IP20. Не используйте для наружной установки или в ванных комнатах.

Безопасность и стандарты

Изделие не предназначен для работы с высоким напряжением. Напряжение 24 В и ток 1 А указывают на применение исключительно в слаботочных системах передачи сигнала. Соответствие ТУ 3464-001-77313241-08 гарантирует соответствие базовым требованиям безопасности для бытовых телевизионных розеток. Не подлежит ремонту - при повреждении заменяется полностью.

Преимущества

• Чёткая маркировка разъёмов: TV и SAT предотвращают путаницу при подключении;
• Винтовые клеммы обеспечивают долговечный контакт без потерь сигнала;
• Белый цвет легко сочетается с большинством интерьеров и другими элементами отделки;
• Компактные габариты позволяют использовать в ограниченном пространстве подрозетника;
• Механизм с накладкой - удобен для замены без демонтажа всей системы.

Ограничения применения

• Не подходит для наружной установки - степень защиты IP20 не защищает от влаги и пыли;
• Не применяется для передачи электроэнергии - только для видеосигнала;
• Максимальное сечение кабеля - 1,5 мм2; более толстые провода не войдут в клемму;
• Не рекомендовано использование в условиях постоянной влажности (ванная, баня);
• Не совместима с цифровыми модулями HDMI или Ethernet - только RF-сигналы по коаксиальному кабелю.

Примеры использования

• Подключение телевизора в гостиной к обоим источникам: антенне на крыше и спутниковому ресиверу;
• Установка в комнате студента, где используются два разных телевизионных сервиса;
• Финальная точка в распределительной сети кабельного ТВ внутри квартиры;
• Альтернатива старым розеткам при капитальном ремонте интерьера.

Практические советы

• Перед монтажом проверьте тип кабеля: он должен иметь F-разъём, подходящий под «папу» (TV) и «маму» (SAT);
• Не забудьте правильно зачистить центральный провод и экран - плохой контакт вызывает помехи;
• При использовании удлинителей или переходников следите, чтобы они тоже были качественными - потеря сигнала начинается уже на первом соединении;
• Учитывайте посадочный диаметр: розетка k130a-9 требует стандартного подрозетника 68 мм, но сам механизм занимает всего 45 мм - места достаточно;
• Если вы планируете подключать несколько розеток в цепочке - выбирайте не оконечную, а проходную модель.
