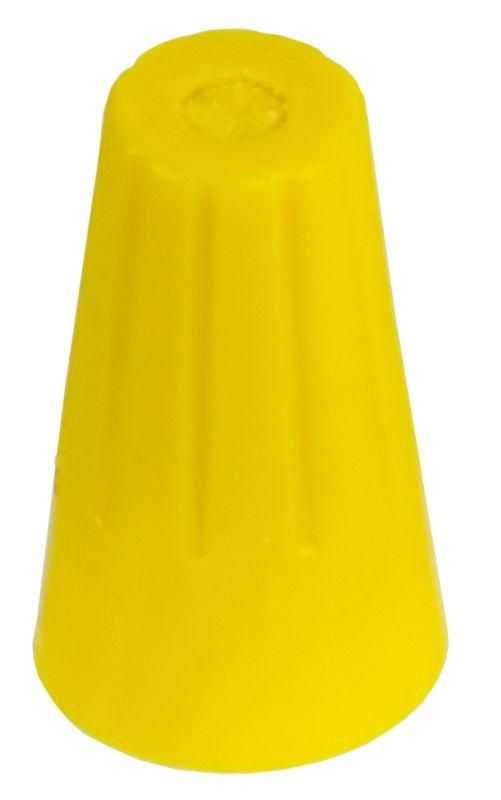

Соединитель проводов СИЗ-1 1.0-3.0 (уп.5шт) IEK USC-10-3-005

Зажим соединительный изолирующий СИЗ-1 1,0-3,0 желтый (5 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции одножильных или многожильных проводов сечением 1–3 мм2. Этот зажим применяется в распределительных коробках, щитах и других точках ответвления электропроводки. Артикул usc-10-3-005 соответствует серийному решению IEK для бытовых и промышленных сетей до 450 В.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-1 1,0-3,0 желтый (5 шт) используется для создания надёжного электрического контакта между двумя или более проводами, а также для их изоляции после соединения. Подходит для работы в распределительных коробках, на этажных щитах, при подключении светильников, розеток и другого оборудования. Применяется в системах переменного и постоянного тока с напряжением до 450 В. Часто встречается в жилищном строительстве, ремонте квартир и монтаже слаботочных и силовых цепей.

Технические характеристики

• Сечение жил: 1–3 мм2 - оптимальная область для медных проводов типичной домашней проводки
• Номинальное напряжение: 450 В - обеспечивает безопасную работу в бытовой сети 220/380 В
• Номинальный ток: 25 А - выдерживает нагрузку обычных розеток и освещения
• Материал корпуса: ПВХ - устойчив к механическим повреждениям, не горюч, химически стойкий
• Цвет: жёлтый - стандартизированная цветовая маркировка для удобства идентификации
• Рабочая температура: от –10 C до +45 C - подходит для установки внутри помещений, в том числе в неотапливаемых зонах
• Срок службы: 10 лет - гарантирует долговременную надёжность при соблюдении условий эксплуатации
• Ширина ячейки: 8,5 мм - позволяет легко защёлкивать зажим на пучке проводов
• Количество контактов: 1 - один зажим соединяет одну группу проводов (не для параллельного подключения нескольких групп)

Совместимость и монтаж

Зажим СИЗ-1 1,0-3,0 желтый (5 шт) монтируется на подготовленный пучок проводов путём скручивания жил и последующего накручивания зажима по часовой стрелке. Монтаж выполняется вручную - инструмент не требуется. Убедитесь, что все жилы полностью вошли внутрь зажима и плотно прилегают к металлической спирали. Не используйте зажим для проводов сечением менее 1 мм2 или более 3 мм2 - это снижает контактное давление и увеличивает риск перегрева. Для многожильных проводов предварительно скрутите жилы руками или плоскогубцами перед установкой.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 50597-93 для изолирующих соединителей. Материал ПВХ обеспечивает электроизоляцию и самозагасание при возгорании. Номинальное напряжение 450 В соответствует классу безопасности для сетей до 500 В. Не предназначен для открытой прокладки вне распределительных устройств - не защищён от внешних воздействий, таких как влага, прямые солнечные лучи или механические удары.

Преимущества

• Не требует пайки или сварки - экономит время при монтаже
• Удобная форма и цвет - позволяют быстро найти нужный зажим в наборе
• Высокая степень защиты контакта - металлическая спираль внутри обеспечивает равномерное давление на жилы
• Готовый комплект из 5 штук - достаточно для типового монтажа одной распределительной коробки
• Стандартный продукт IEK - совместим с другими элементами серии СИЗ

Ограничения применения

• Не допускается использование для проводов сечением меньше 1 мм2 или больше 3 мм2 - возможен плохой контакт и нагрев
• Не подходит для алюминиевых проводов - материал спирали рассчитан на медь
• Не предназначен для наружной установки - отсутствует защита IP, чувствителен к влаге и перепадам температур выше +45 C
• Не рекомендуется применять в местах с высокой вибрацией - возможно ослабление контакта
• Не заменяет клеммы WAGO или болтовые соединения в условиях повышенной нагрузки (>25 А)

Примеры использования

• Подключение трёх проводов (фаза, ноль, заземление) в распределительной коробке комнаты
• Соединение провода от выключателя с проводом к светильнику
• Объединение двух участков проводки при замене старой системы
• Фиксация и изоляция ответвлений в щитке на этаже

Практические советы

• Перед установкой удалите изоляцию с жил на 10–12 мм - этого достаточно для надёжного контакта
• Скрутите жилы руками перед надеванием зажима - так контакт будет прочнее
• Проверьте, чтобы все жилы были заправлены до упора - видно по тому, что они выходят из основания зажима
• После монтажа потяните каждый провод - если он не выскакивает, соединение надёжное
• Храните зажимы в сухом месте - даже ПВХ может терять эластичность при длительном воздействии влаги
• Для больших сечений (например, 4–6 мм2) выбирайте СИЗ-2 или СИЗ-3 - этот зажим не подойдёт
