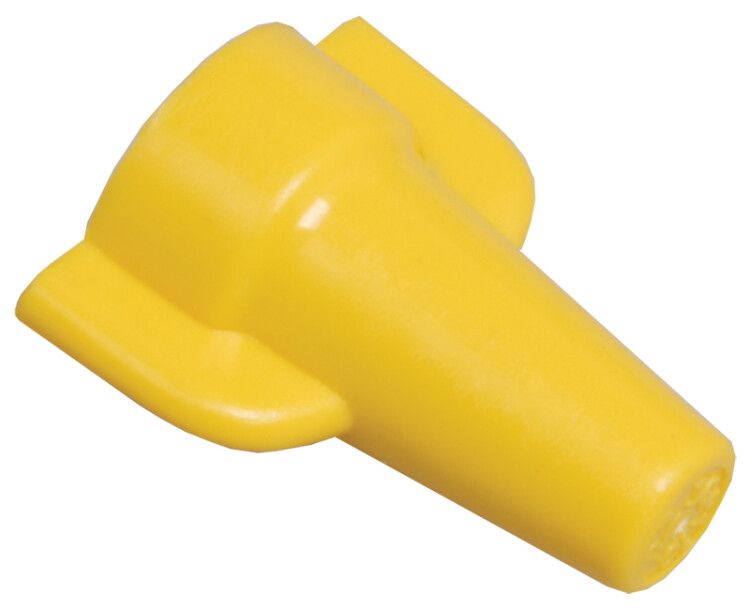

Соединитель проводов СИЗ-2 3.0-10.0 (уп.5шт) IEK USC-11-1-005

Зажим соединительный изолирующий СИЗ-2 3,0-10,0 желтый (5 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции многожильных проводов сечением 3–10 мм2 в бытовых и промышленных электросетях до 450 В. Этот зажим обеспечивает надёжную изоляцию без необходимости использования дополнительной изоленты.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-2 3,0-10,0 желтый (5 шт) используется для создания одноразового электрического соединения между двумя или более медными или алюминиевыми проводами. Применяется в распределительных коробках, щитах, на участках прокладки кабеля там, где требуется изолированная точка соединения. Подходит для внутренней установки в помещениях с нормальной влажностью - например, в квартирах, офисах, на производстве.

Технические характеристики

• Сечение жил: 3–10 мм2 - оптимальный диапазон для проводов среднего сечения, таких как ВВГ, NYM, ПУНП;
• Номинальное напряжение: 450 В - соответствует требованиям сетей 220/380 В;
• Материал корпуса: ПВХ - устойчив к механическим повреждениям, не горюч, сохраняет форму при нагреве;
• Рабочая температура: –10…+45 C - допустимо использование в неотапливаемых помещениях, но не на улице;
• Цвет: жёлтый - стандартизированный цвет для обозначения соединений в силовой сети;
• Ширина ячейки: 19 мм - позволяет легко помещать зажим в стандартные распределительные коробки;
• Срок службы: 10 лет - гарантирует долговременную герметичность и прочность соединения;
• Количество контактов: один - каждый зажим соединяет одну группу проводов (не является ответвлением);
• Способ монтажа: на кабель - требует предварительной скрутки жил перед установкой.

Совместимость и монтаж

Зажим СИЗ-2 совместим с любыми однопроволочными и многопроволочными медными проводниками в указанном сечении. Алюминиевые провода можно использовать, но только после тщательной зачистки и смазки контактной поверхности специальным составом. Перед установкой необходимо:

1. Защитить провода от повреждений - удалить изоляцию на 10–15 мм;
2. Скрутить жилы руками или плоскогубцами - чем плотнее скрутка, тем лучше контакт;
3. Надеть зажим сверху и закручивать до упора - слышен характерный щелчок при полной затяжке спирали внутри;
4. Не перегибать и не вытягивать провода после монтажа - нагрузка должна действовать только на сам зажим.

Безопасность и стандарты

Зажим СИЗ-2 соответствует ГОСТ Р 50571.5.52 и ТУ 16-705.500-2006. Он прошёл испытания на термостойкость, ударопрочность и электроизоляционную способность. Несмотря на высокую степень защиты, зажим не имеет IP-классификации - не предназначен для открытой установки или мест с повышенной запылённостью и влагой.

Преимущества

• Автоматическая изоляция - не нужна изолента, что экономит время и исключает человеческий фактор;
• Высокая механическая прочность - спираль внутри равномерно сдавливает жилы, снижая риск окисления;
• Лёгкий контроль качества - видно, правильно ли установлен зажим, благодаря визуальному положению крышки;
• Стандартный цвет - жёлтый цвет помогает отличить силовые соединения от других типов;
• Фасовка по 5 штук - удобно для комплектования одного объекта или ремонта нескольких точек.

Ограничения применения

• Не применяется для проводов сечением менее 3 мм2 - возможен плохой контакт или выпадение жил;
• Не рекомендован для внешних установок - материал ПВХ хрупнет при минусовых температурах ниже –10 C;
• Не подходит для частых перемещений или вибраций - зажим рассчитан на стационарное применение;
• Не используйте для соединения меди и алюминия без антиоксидантной пасты - возникает гальванопара и нагрев;
• Не заменяет автоматические клеммы WAGO - здесь нельзя отсоединить провод без демонтажа зажима.

Примеры использования

• Подключение розеток в распределительной коробке;
• Объединение трёх проводов от светильника и выключателя;
• Соединение фазных проводов в щите управления станком;
• Переборка старой проводки в доме с заменой изоляции на новые точки.

Практические советы

• Выбирайте зажим СИЗ-2 именно тогда, когда сечение провода попадает в интервал 3–10 мм2 - меньшие значения требуют СИЗ-1, большие - СИЗ-3;
• Никогда не используйте два зажима вместо одного большего - это создаёт лишнюю точку отказа;
• Проверьте, чтобы все жилы были полностью введены в зажим - торчащие концы увеличивают риск пробоя;
• После монтажа потяните за каждый провод - он не должен выходить из зажима; если да - переустановите;
• Артикул usc-11-1-005 - это партия из 5 единиц, поэтому заказывайте с учётом количества точек соединения на объекте.
