Скоба монтажная U-образная с резьбой М6 гайками для труб d 3/4" | BHU11034 DKC ДКС

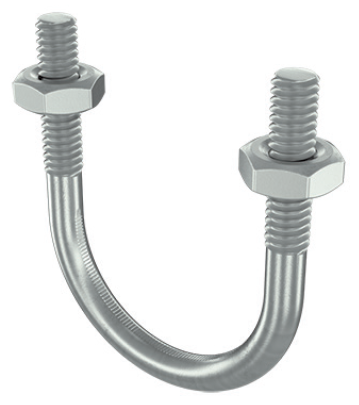

Скоба монтажная U-образная с резьбой М6 с гайками для труб d 3/4 дюйма от DKC (ДКС), артикул bhu11034, предназначена для надёжного крепления труб к металлическим профилям, консолям и другим несущим элементам. Эта модель из серии B5 Combitech сочетает прочную стальную конструкцию с антикоррозийным покрытием, что делает её подходящей для промышленных и коммунальных систем.

Назначение и область применения

Скоба монтажная U-образная с резьбой М6 используется для фиксации труб диаметром 3/4 дюйма (22 мм) на вертикальных и горизонтальных поверхностях. Подходит для монтажа водопровода, отопления, сжатого воздуха, гидравлики и других трубопроводов. Крепится через отверстия в профилях, уголках, панелях или сварных конструкциях. Часто применяется в промышленном оборудовании, на конвейерах, в насосных станциях и системах автоматизации.

Технические характеристики

• Тип: U-образная крепёжная скоба
• Резьба: М6 - позволяет использовать гайки и болты стандарта ISO
• Длина резьбы: 30 мм - достаточна для захода в толстые пластины или двойные крепления
• Межцентровое расстояние: 40 мм - расстояние между точками крепления скобы к поверхности
• Материал: углеродистая сталь - обеспечивает высокую механическую прочность
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Подходит для труб: 3/4 дюйма (внутренний диаметр ~20–22 мм)

Совместимость и монтаж

Скоба монтажная U-образная с резьбой М6 устанавливается с помощью двух гаек, которые затягиваются на резьбе после продевания скобы через отверстие в опорной поверхности. Для монтажа требуются два шестигранника или гаечный ключ на 10 мм. Учитывайте, что межцентровое расстояние 40 мм должно совпадать с шагом отверстий в профиле или раме. Гайки в комплекте - не требуется докупать крепёж. Совместима с любыми стандартными трубами 3/4” вне зависимости от материала (сталь, медная, пластиковая с металлической вставкой).

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных крепёжных решений. Цинковое покрытие соответствует DIN EN ISO 1461. Нет сертификатов взрывозащиты или пищевой безопасности - не применять в средах с прямыми контактами с продуктами питания или легковоспламеняющимися газами.

Преимущества

• Усиленная форма U-образной скобы предотвращает деформацию при нагрузке на трубу
• Цинковое покрытие увеличивает срок службы в помещениях с высокой влажностью
• Стандартная резьба М6 обеспечивает универсальность - можно заменить гайки или использовать с другими крепёжными элементами
• Не требует специального инструмента для установки

Ограничения применения

• Не предназначен для труб большего диаметра - при использовании с трубами >3/4" возможен перекос и повреждение покрытия
• Не рекомендуется для внешней установки без дополнительной защиты - цинк не выдерживает длительного воздействия агрессивной среды (морской воздух, химические пары)
• Не подходит для динамических нагрузок с частыми вибрациями - при необходимости используйте дополнительно контргайки или виброгасители
• Межцентровое расстояние 40 мм не совпадает с некоторыми стандартными профилями (например, 36 мм) - проверьте соответствие перед закупкой

Примеры использования

• Фиксация медных труб отопления к стальным направляющим в теплом полу
• Крепление воздушных магистралей к раме пневматического оборудования
• Закрепление полиэтиленовых труб с металлическими фитингами на стенде тестирования
• Установка на консольных балках в цехах по производству напитков - для подвода воды и моющих растворов

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен быть 20–22 мм, чтобы скоба плотно охватывала трубу без зазора
• При установке на тонкий металл (менее 2 мм) используйте шайбу под головку гайки - предотвратите проваливание
• Если межцентровое расстояние вашей конструкции 36 мм, как указано в описании производителя, а у этой модели 40 мм - потребуется доработка отверстий или использование переходных планок
• Для долговечности в агрессивных средах допускается нанести слой краски по цинку - но не масляной, а эпоксидной или алкидной
• Артикул bhu11034 - часть серии B5 Combitech от DKC; другие элементы серии имеют аналогичные параметры резьбы и покрытия - удобно собирать комплексные системы
