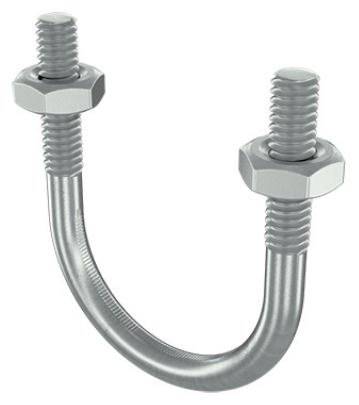

Скоба монтажная U-образная с резьбой М8 гайками для труб d 1" | BHU11100 DKC ДКС

Скоба монтажная U-образная с резьбой М8 с гайками для труб d 1 дюйм от бренда DKC (ДКС), артикул bhu11100, предназначена для надежного крепления труб диаметром 1 дюйм к металлическим профилям, консолям и другим несущим элементам. Эта модель из серии B5 Combitech сочетает прочность стали с защитой от коррозии - идеально для промышленной и коммунальной автоматизации.

Назначение и область применения

Скоба монтажная U-образная с резьбой М8 используется для фиксации труб на стенках, потолках или опорных конструкциях. Подходит для систем водоснабжения, отопления, сжатого воздуха, гидравлики и других технологических сетей. Устанавливается на профили, швеллеры, уголки и другие элементы с отверстиями под болты М8. Часто применяется на заводах, в котельных, насосных станциях и объектах ЖКХ.

Технические характеристики

• Тип изделия: скоба крепежная U-образная
• Резьба: М8 - для крепления к поверхности через гайки
• Длина резьбы: 30 мм - достаточна для плотного зацепления с толстыми основаниями
• Межцентровое расстояние: 45 мм - расстояние между точками крепления болтов
• Диаметр трубы: 1 дюйм (25,4 мм) - соответствует стандартным трубам ГОСТ 3262
• Материал: сталь - обеспечивает высокую механическую прочность
• Покрытие: гальваническое цинкование - устойчиво к коррозии в условиях повышенной влажности

Совместимость и монтаж

Скоба совместима с любыми трубами внешним диаметром около 33–34 мм (стандартный наружный диаметр трубы 1 дюйм). Для установки требуется предварительно просверлить отверстия в основе с шагом 45 мм. Крепление осуществляется болтами М8 с гайками, входящими в комплект. Направление монтажа - перпендикулярно оси трубы. Убедитесь, что толщина монтируемой поверхности позволяет полностью закрутить гайку - минимальная рекомендуемая толщина материала - 3 мм.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к качеству крепежа для промышленного оборудования. Цинковое покрытие соответствует DIN EN ISO 4042. Не содержит свинца и других запрещённых веществ. Соответствует нормам безопасности для внутренних инженерных систем.

Преимущества

• Высокая жесткость U-образной формы - не деформируется под нагрузкой
• Цинковое покрытие - продлевает срок службы в агрессивных средах
• Универсальная резьба М8 - совместима с большинством стандартных крепежных решений
• Простота монтажа - не требует специальных инструментов
• Поддерживается серийной линейкой B5 Combitech - легко заменить или дополнить другими элементами

Ограничения применения

• Не предназначен для крепления труб с диаметром более 1 дюйма - возможен провис или повреждение
• Не рекомендуется для постоянного контакта с открытым пламенем или температур выше +120 C - риск потери прочности стали
• Цинковое покрытие не защищает от химически агрессивных жидкостей (например, кислот, щелочей) - в таких случаях нужна нержавеющая версия
• Не использовать в качестве несущего элемента для веса, превышающего массу трубы с рабочей средой - расчет нагрузки должен выполняться отдельно

Примеры использования

• Фиксация полиэтиленовой трубы водоснабжения к стальному каркасу в котельной
• Закрепление медной трубы системы отопления на профиле потолка в офисном здании
• Установка воздушного рукава на раму пневматического станка
• Крепление трубопровода к консоли в цехе по производству напитков

Практические советы

• Перед монтажом проверьте внутренний диаметр скобы - он должен свободно проходить по трубе, не сдавливая её
• При использовании на вибрирующих поверхностях используйте пластиковые или резиновые прокладки внутри U-образной части - снижают шум и износ
• Если монтируете на тонкий металл (менее 2 мм), примените усиленную гайку или шайбу - предотвращает продавливание
• Скоба bhu11100 от DKC совместима с другими изделиями серии B5 Combitech - можно собирать целые системы крепления одной серии
• Не затягивайте гайки слишком сильно - достаточно усилия, чтобы труба не двигалась; переусердствование может деформировать резьбу или саму скобу
