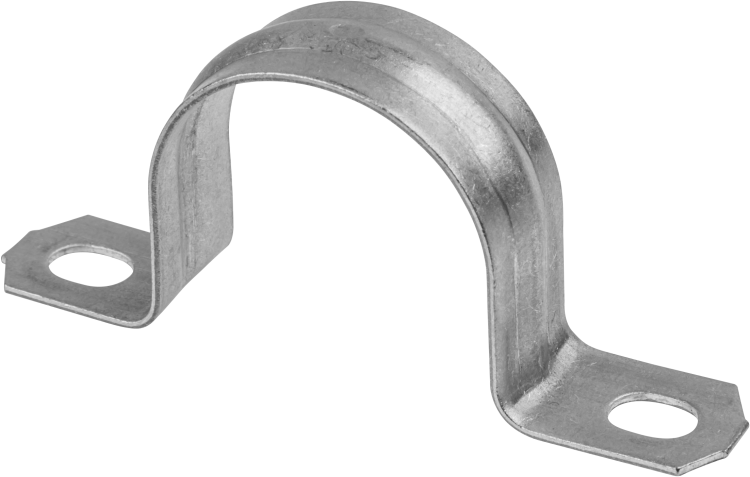

Скоба крепежная двухлапковая d19-20мм 61 575 NCR-MDH-19-20 (уп.100шт) Navigator 61575 20844

Скоба крепежная двухлапковая d19-20мм 61 575 NCR-MDH-19-20 - надежный элемент для фиксации одиночных труб, металлорукавов и кабелей на вертикальных и горизонтальных поверхностях. Бренд Navigator, серия NCR-MDH, артикул 61 575 обеспечивают совместимость со стандартными системами крепления в промышленной и коммерческой автоматизации.

Назначение и область применения

Скоба 61 575 NCR-MDH-19-20 используется для фиксации одного объекта диаметром до 20 мм: гладких или гофрированных труб, металлорукавов, силовых или слаботочных кабелей. Применяется в системах управления, на станках, в распределительных щитах, вентиляционных каналах и других местах, где требуется плотное и долговечное крепление. Подходит для внутренней установки в помещениях и на защищенных участках снаружи.

Технические характеристики

• Номинальный диаметр: 19 мм - оптимально для труб и рукавов 16–20 мм
• Материал: оцинкованная сталь - устойчива к коррозии, не требует дополнительного покрытия
• Исполнение: двухлапковая - два фиксирующих выступа для равномерного распределения нагрузки
• Толщина материала: 1 мм - достаточна для жесткости, но сохраняет легкость
• Монтажное отверстие: 6×4 мм - подходит для саморезов или дюбелей стандартного размера
• Цвет: серый - соответствует цветовой гамме промышленных компонентов
• Огнезащита: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности
• Упаковка: 100 штук - удобно для крупных проектов и пополнения запасов

Совместимость и монтаж

Скоба 61 575 NCR-MDH-19-20 крепится через монтажное отверстие 6×4 мм с помощью саморезов, дюбелей или анкеров подходящего диаметра. Установка возможна на бетон, кирпич, деревянные поверхности и металлические профили. Для крепления к тонколистовому металлу рекомендуется использовать заклепки. Диаметр фиксируемой трубы или кабеля не должен превышать 20 мм - иначе возникнет перегрузка и деформация лапок. Нельзя применять для многокабельных сборок - скоба рассчитана только на один объект.

Безопасность и стандарты

Скоба NCR-MDH-19-20 изготовлена из огнеупорной оцинкованной стали и соответствует требованиям пожарной безопасности для промышленных систем. Материал не содержит токсичных веществ, безопасен при контакте с человеком и оборудованием. Соответствие международным стандартам IEC/EN 61386 не указано явно - проверьте соответствие в документации системы, если требуется сертификация.

Преимущества

• Высокая механическая прочность благодаря ребру жесткости - предотвращает прогиб при нагрузке
• Защита от коррозии - цинковое покрытие увеличивает срок службы даже во влажной среде
• Равномерное распределение усилия - две лапки снижают риск повреждения изоляции кабеля или стенки трубы
• Экономичная упаковка - 100 штук в одной коробке минимизируют расходы на доставку и хранение

Ограничения применения

• Не подходит для крепления нескольких кабелей или труб одновременно - только одна единица
• Не предназначен для постоянного воздействия открытых осадков или прямого UV-излучения - лучше использовать внутри помещений или в защищенных коробах
• Запрещено использовать в условиях частых ударных нагрузок или вибраций без дополнительной фиксации
• Не применяется для крепления труб с давлением выше 10 бар - скоба не является частью герметичной системы

Примеры использования

• Фиксация медных или пластиковых труб в системах отопления и водоснабжения
• Удержание металлорукавов с кабелями в панелях управления станков
• Крепление сигнальных кабелей в распределительных щитах
• Закрепление гофрированных каналов на потолке или стене в офисных зонах

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля или трубы - он должен быть ≤20 мм, чтобы лапки не деформировались
• Используйте саморезы длиной 16–25 мм для надежного крепления к бетону; для дерева - 12–18 мм
• При групповом креплении располагайте скобы на расстоянии не более 80 см друг от друга - так исключается провисание
• Для защиты от механических повреждений можно дополнительно использовать термоусадочные трубки или мягкие вставки под лапки
• Артикул 61 575 NCR-MDH-19-20 легко заменить аналогом из той же серии - все скобы Navigator имеют единый шаг крепления
