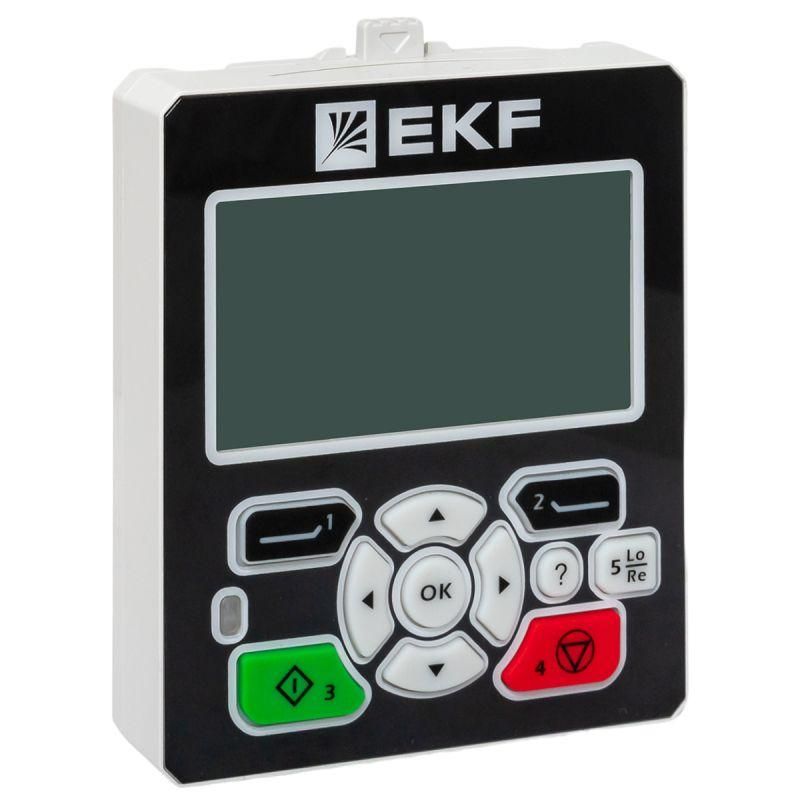

Сменная операторская панель для преобразователя частоты PRO-Drive PD-500 | PD-500-ACC-CP86 EKF

Сменная панель оператора для преобразователя частоты PRO-Drive PD-500 EKF - это интерфейс управления и настройки, предназначенный исключительно для моделей серии PRO-Drive PD-500 от EKF. Артикул pd-500-acc-cp86 обеспечивает замену повреждённой или устаревшей панели без необходимости замены всего преобразователя.

Назначение и область применения

Сменная панель оператора для преобразователя частоты PRO-Drive PD-500 EKF используется для локального управления устройством: запуск/остановка двигателя, изменение частоты, просмотр параметров, диагностика ошибок. Применяется на промышленном оборудовании - насосах, вентиляторах, конвейерах, компрессорах, где требуется удобный доступ к управлению без подключения к сети HMI или SCADA.

Технические характеристики

• Совместима только с преобразователями частоты серии PRO-Drive PD-500 от EKF
• Интерфейс: клавишный пульт с ЖК-дисплеем (не сенсорный)
• Поддерживаемые функции: установка частоты, переключение режимов, вызов меню параметров, отображение текущих значений (частота, ток, напряжение, состояние)
• Рабочая температура: 0…+55 C (по спецификации серии PRO-Drive PD-500)
• Степень защиты корпуса: IP54 (защита от пыли и брызг воды)
• Питание: получает питание через шлейф от основного устройства, внешнее питание не требуется

Совместимость и монтаж

Панель совместима только с преобразователями частоты PRO-Drive PD-500 EKF. Установка возможна только на модели с соответствующим разъёмом. Для замены:

• Отключите питание преобразователя
• Отсоедините старую панель, аккуратно оттянув фиксаторы шлейфа
• Установите новую панель pd-500-acc-cp86 до щелчка
• Включите питание - система автоматически распознаёт панель

Не используйте панель с другими сериями EKF или продуктами других брендов - физический и программный интерфейсы несовместимы.

Преимущества

• Замена без замены всего преобразователя - экономия затрат
• Механическая надёжность: клавиши выдерживают многократные нажатия
• Чёткий ЖК-дисплей с подсветкой - видимость даже при ярком свете
• Автоматическая идентификация после установки - не требует прошивки

Ограничения применения

• Не поддерживает удалённое управление - только локальное
• Не является полноценным HMI: нельзя настраивать сложные алгоритмы или графические экраны
• Не работает с преобразователями других серий, даже если они от EKF
• Не предназначена для установки вне щита - требует защиты от пыли и влаги

Примеры использования

• Замена повреждённой панели на насосной станции с преобразователем PRO-Drive PD-500
• Добавление локального управления на конвейере, где уже установлен преобразователь, но ранее использовалось только дистанционное управление
• Обслуживание оборудования в условиях ограниченного бюджета - замена панели вместо всей системы управления

Практические советы

• Перед заказом проверьте номер артикула на оригинальной панели - он должен совпадать с pd-500-acc-cp86
• При монтаже не дергайте шлейф - он хрупкий; если есть следы изгиба - замените его одновременно
• Если после установки панель не реагирует - проверьте целостность соединения и наличие питания на основном устройстве
• Храните запасную панель в сухом месте, защищённом от статического электричества
