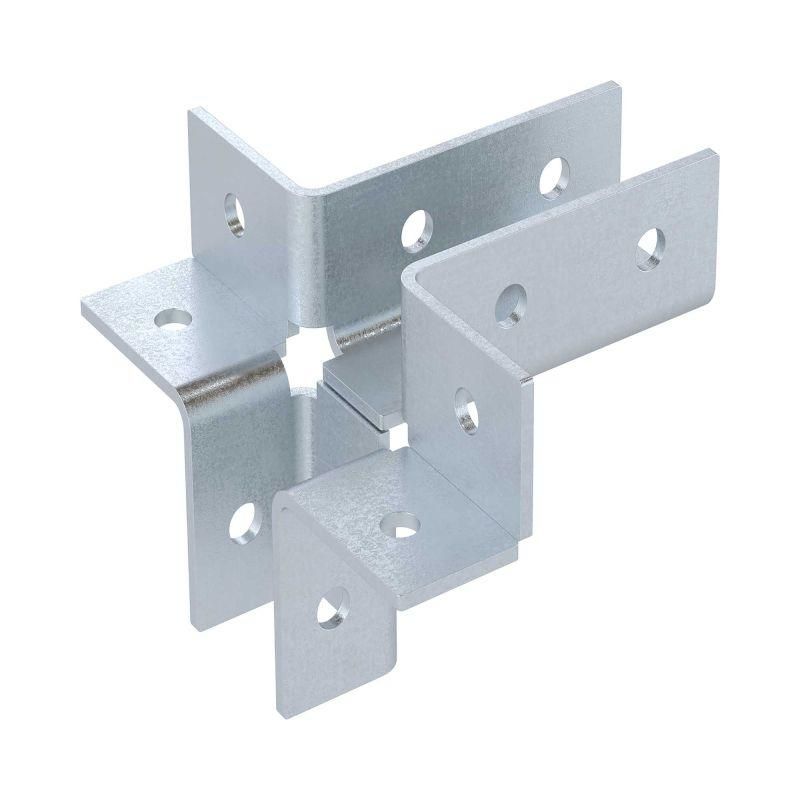

Соединение четырехлучевое | BMD1506 DKC ДКС

Соединение четырехлучевое DKC BMD1506 - это надежный элемент для сборки многоуровневых и сложных пространственных конструкций из C-профилей, применяемых в системах промышленных фальш полов и каркасов. Благодаря прочной оцинкованной стали и винтовому соединению, изделие обеспечивает устойчивую фиксацию даже при высоких механических нагрузках.

Назначение и область применения

Соединение четырехлучевое DKC BMD1506 предназначено для соединения четырех C-образных профилей (BPL-41, BPV-41, BPM-41) или двух двойных профилей BPD-41 под углом 90 градусов. Применяется в системах промышленных фальш полов, каркасах для оборудования, кабельных трассах и других конструкциях, где требуется жесткая и долговечная связь между профилями. Подходит для монтажа в цехах, логистических комплексах, серверных помещениях и на производствах с высокой степенью вибрации.

Технические характеристики

• Тип изделия: Соединитель продольный
• Тип соединения: Винтовой разъем - позволяет регулировать затяжку и легко демонтировать конструкцию
• Материал: Сталь оцинкованная
• Защитное покрытие: Горячее цинкование по методу Сендзимира - обеспечивает повышенную коррозионную стойкость
• Цвет: Серый
• Совместимость с кабельными лотками: Да - можно использовать совместно с лотками, не нарушая целостность системы
• Исполнение: Продольный соединитель - ориентирован на вытянутые осевые нагрузки

Совместимость и монтаж

Соединение четырехлучевое DKC BMD1506 совместимо исключительно с профилями серии B5 Combitech: BPL-41, BPV-41, BPM-41 и BPD-41. Для установки необходимо вставить четыре конца соединителя внутрь профилей и закрутить болты до плотного контакта. Монтаж выполняется обычным шлицевым ключом. Учитывайте, что толщина стенки профиля должна соответствовать 1,2–1,5 мм - иначе возможна деформация резьбы. Настоятельно рекомендуется проверять равномерность затяжки всех четырех точек, чтобы избежать перекоса конструкции.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленных металлоконструкций. Горячее цинкование по методу Сендзимира соответствует ГОСТ 14782 и ISO 1461, гарантируя срок службы более 15 лет в условиях средней агрессивности окружающей среды. Не требует специальных сертификатов для монтажа в промышленных зонах.

Преимущества

• Высокая несущая способность за счет четырехточечного распределения нагрузки
• Устойчивость к вибрациям благодаря жесткому винтовому соединению
• Не требует сварки - снижает время монтажа и риск повреждения покрытия
• Горячее цинкование предотвращает ржавчину даже при повреждении поверхности
• Поддерживает модульность системы - легко заменяется и дополняется другими элементами B5 Combitech

Ограничения применения

• Не предназначен для использования с профилями других серий или сторонних производителей
• Не рассчитан на постоянное погружение в воду или агрессивные химические среды
• Запрещается применять в качестве опоры для тяжелого оборудования без дополнительных креплений
• Работает только с профилями BPL/BPV/BPM/BPD-41 - не совместим с профилями меньшего или большего размера

Примеры использования

• Фальшполы в серверных комнатах - соединяет направляющие профили в сетчатую основу под плиты
• Каркасы для кабельных лотков - формирует перекрестные переходы между уровнями
• Опорные рамы для станков - обеспечивает устойчивость при работе с вибрационным оборудованием
• Конструкции для монтажа светильников и вентиляции - позволяет создавать трехмерные решетки

Практические советы

• Перед монтажом проверьте, что все профили имеют одинаковый шаг отверстий - иначе соединение будет перекошено
• При сборке используйте антивибрационные шайбы, особенно в местах с частыми ударными нагрузками
• Не затягивайте болты слишком сильно - это может вызвать деформацию тонкостенного профиля
• При необходимости замены одного элемента - достаточно ослабить два противоположных болта, остальные сохранят устойчивость всей конструкции
• Соединение четырехлучевое DKC BMD1506 лучше всего сочетать с аналогичными элементами серии B5 Combitech - так система работает как единый модуль
