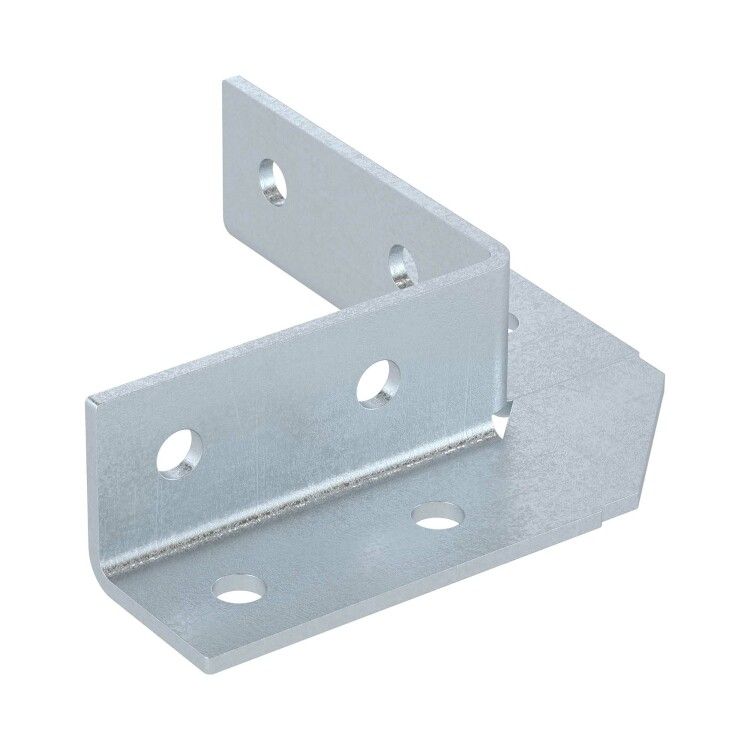

Уголок крепежный 90 градусов, двухлучевой, 8 отверстий, горячецинкованный | BMD1502HDZ DKC ДКС

Уголок крепежный 90 градусов двухлучевой 8 отверстий горячецинкованный BMD1502HDZ от DKC предназначен для надежного соединения С-профилей в углах 90°, обеспечивая жесткую основу для кабельных лотков и промышленных фальш полов. Этот элемент из серийной линейки B5 Combitech сочетает прочность стали с долговечным цинковым покрытием.

Назначение и область применения

Уголок BMD1502HDZ используется для формирования угловых соединений между С-образными профилями BPL-41, BPV-41, BPM-41 и двойными профилями BPD-41. Подходит для сборки вертикальных и горизонтальных конструкций в системах кабельных лотков, а также для создания опорных рам промышленных фальш полов. Применяется там, где требуется повышенная механическая жесткость и устойчивость к коррозии.

Технические характеристики

• Форма: уголок 90°, двухлучевой
• Количество отверстий: 8 (по 4 на каждом луче)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Цвет: серый
• Тип соединения: винтовой разъем
• Совместим с профилями: BPL-41, BPV-41, BPM-41, BPD-41
• Изделие относится к серии B5 Combitech

Совместимость и монтаж

Уголок BMD1502HDZ рассчитан исключительно на использование с профилями серии B5 Combitech - BPL-41, BPV-41, BPM-41 и BPD-41. Для установки требуются самонарезающие винты соответствующего типа и размера (не входят в комплект). Отверстия расположены симметрично, что позволяет равномерно распределить нагрузку. Монтаж выполняется путем совмещения отверстий уголка с отверстиями профилей и затяжки болтов до плотного контакта. Не рекомендуется использовать с другими типами профилей - возможна потеря точности посадки и снижение несущей способности.

Безопасность и стандарты

Горячее цинкование соответствует требованиям ГОСТ 14746 и обеспечивает защиту от электрохимической коррозии. Изделие не содержит токсичных материалов и безопасно для работы в помещениях с повышенной влажностью. Соответствует нормам безопасности для промышленных конструкций.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Долговечность за счет горячего цинкования - защита сохраняется даже при механическом повреждении поверхности
• Стандартные отверстия обеспечивают совместимость с широким спектром крепежа
• Поддерживает модульную сборку - легко интегрируется в существующие системы B5 Combitech
• Не требует дополнительной антикоррозийной обработки после монтажа

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от УФ-излучения - цвет и покрытие могут выцветать при длительном воздействии солнца
• Не следует применять в средах с постоянным контактом с кислотами, щелочами или хлорированными растворами - цинк может подвергнуться активному химическому разрушению
• Не работает как самостоятельный несущий элемент - требует обязательной связи с профилями B5 Combitech
• Запрещено использовать с профилями других серий - риск деформации и потери герметичности соединения

Примеры использования

• Сборка угловых участков кабельных лотков в серверных помещениях
• Фиксация вертикальных стоек в системах промышленных фальш полов
• Обустройство перегородок для маршрутизации кабелей в производственных залах
• Реконструкция старых металлоконструкций с заменой поврежденных элементов на аналогичные по форме и материалу

Практические советы

• Перед монтажом проверьте соответствие размеров отверстий уголка BMD1502HDZ и профиля - допуск должен быть +-0,2 мм
• Используйте винты с плоской головкой и шлицем под крестовую отвертку - они лучше распределяют усилие и не деформируют стенки профиля
• При сборке крупных конструкций используйте уровень и шаблоны - точность угла 90° критична для равномерной нагрузки
• При работе во влажных помещениях дополнительно смажьте резьбу винтов противозакисной смазкой - это предотвратит заклинивание при демонтаже
• Храните уголки в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может вызвать белые пятна оксида цинка (не влияет на прочность, но портит внешний вид)
