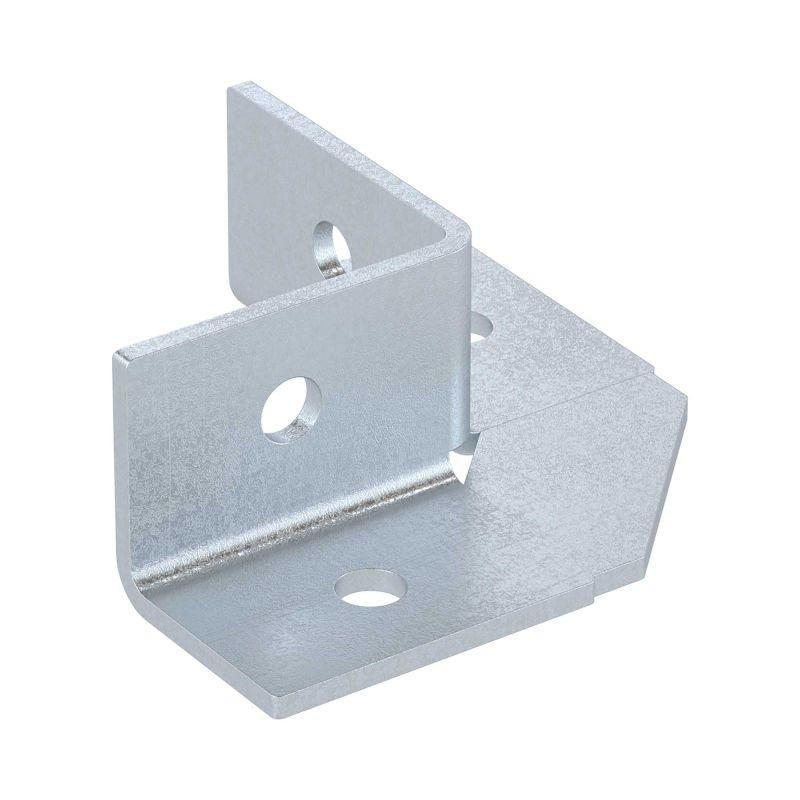

Уголок крепежный 90 градусов, двухлучевой, 4 отверстия, горячецинкованный | BMD1501HDZ DKC ДКС

Уголок крепежный 90 градусов двухлучевой 4 отверстия горячецинкованный BMD1501HDZ от DKC предназначен для надежного соединения С-профилей в углах 90°, обеспечивая жесткую основу для кабельных лотков и промышленных фальш полов. Этот элемент из серийной линейки B5 Combitech сочетает прочность стали с долговечным цинковым покрытием.

Назначение и область применения

Уголок BMD1501HDZ используется для формирования угловых соединений между С-образными профилями BPL-41, BPV-41, BPM-41 и двойными профилями BPD-41. Он позволяет собирать трехмерные конструкции, особенно актуальные при монтаже кабельных лотков, систем подвески оборудования и промышленных фальш полов. Подходит для внутренних помещений с повышенной влажностью и агрессивной средой.

Технические характеристики

• Форма: двухлучевой угол 90°
• Количество отверстий: 4 (по два на каждом луче)
• Материал: сталь с горячим цинкованием
• Цвет: серый
• Тип соединения: винтовой разъем (крепление болтами)
• Совместим с профилями: BPL-41, BPV-41, BPM-41, BPD-41
• Защитное покрытие: горячее цинкование - толстый слой цинка, защищающий от коррозии

Совместимость и монтаж

Уголок BMD1501HDZ рассчитан исключительно на использование с профилями серии B5 Combitech (BPL/BPV/BPM/BPD-41). Отличается точным соответствием геометрии этих профилей - отверстия совпадают с местами крепления, что исключает необходимость сверления. Монтаж выполняется стандартными болтами M8 или M10 (не входят в комплект). Установка требует предварительной сборки профилей, затем уголок фиксируется с обеих сторон. Для удобства рекомендуется использовать шестигранные головки болтов с плоской опорной поверхностью.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14918-80 (для оцинкованной стали) и ISO 1461 (горячее цинкование). Нет открытых острых кромок, безопасно при работе вблизи персонала. Не содержит токсичных материалов. Горячее цинкование снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая механическая прочность благодаря толщине стали и качественному цинкованию
• Долгий срок службы даже в помещениях с влажностью выше 70%
• Не требует дополнительной обработки перед установкой
• Совместимость с целой серией профилей B5 Combitech - единая система сборки
• Серый цвет не выделяется на фоне других металлических элементов системы

Ограничения применения

• Не предназначена для наружного монтажа под открытым небом - длительное воздействие осадков и УФ-излучения может снизить эффективность защиты
• Не подходит для соединения профилей другого типа (например, BPL-30, BPL-50) - отверстия не совпадут
• Не является несущим элементом для тяжелых нагрузок - максимальная нагрузка зависит от профилей, к которым он крепится
• Работает только с винтовым креплением; сварка запрещена - разрушает цинковое покрытие

Примеры использования

• Сборка вертикальных стоек для кабельных лотков в серверных помещениях
• Формирование рам для фальш-пола в офисах с подпольной прокладкой кабелей
• Крепление направляющих для конвейерных систем в пищевых цехах
• Создание каркасов для распределительных щитов в зонах с высокой влажностью (например, бассейны, мойки)

Практические советы

• Перед монтажом проверьте соответствие профилей - все должны быть одной серии (B5 Combitech) и иметь одинаковый шаг отверстий
• Используйте болты с широкими шайбами, чтобы равномерно распределить нагрузку и не деформировать профиль
• При сборке фальш-пола устанавливайте уголки на каждые 1–1,5 метра по периметру секции
• Если требуется частая разборка - используйте болты с гайками и замками против самопроизвольного откручивания
• Не смешивайте этот уголок с аналогами других брендов - даже небольшие отличия в геометрии могут нарушить сборку
