Соединитель изолирующих стержней двойной крестообразный (101 IDK) | 5408245 OBO Bettermann

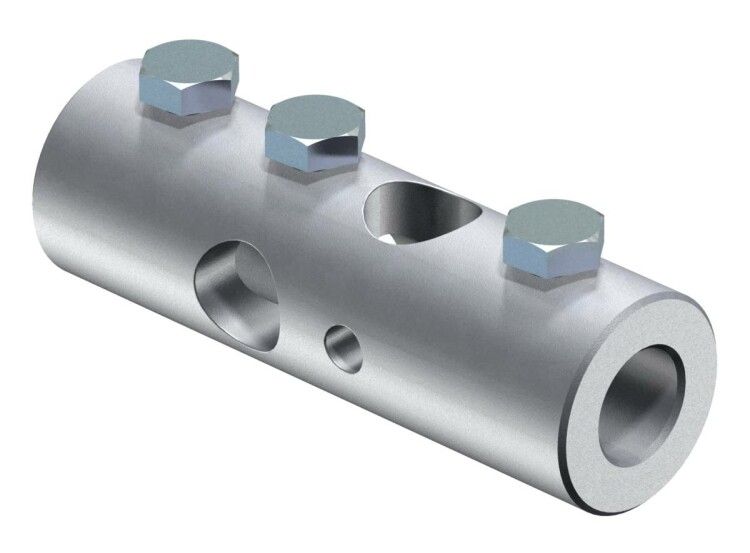

Соединитель изолирующих стержней двойной крестообразный OBO BETTERMANN артикул 5408245 (101 IDK) предназначен для надёжного механического соединения двух параллельных изолирующих стержней в системах заземления и уравнивания потенциалов. Выполнен из алюминия, обеспечивает электрический контакт без необходимости сварки.

Назначение и область применения

Этот соединитель используется для создания электрической связи между двумя изолирующими стержнями, установленными перпендикулярно друг другу. Применяется в системах молниезащиты, заземления и уравнивания потенциалов на объектах промышленного, коммерческого и жилого назначения. Подходит для монтажа на фундаменты, металлические конструкции, опоры и другие элементы, где требуется соединить вертикальные и горизонтальные заземлители через изолирующие участки.

Технические характеристики

• Тип изделия: Соединитель изолирующих стержней двойной крестообразный
• Производитель: OBO BETTERMANN
• Артикул: 5408245 (101 IDK)
• Диаметр: 40 мм
• Длина: 125 мм
• Материал: Алюминий
• Тип присоединения: Круглый провод (для стержней круглого сечения)
• Тип подключения: Круглый провод
• Крепление: Болты M10
• Защитное покрытие: Необработанная поверхность - без антикоррозийного слоя

Совместимость и монтаж

Соединитель совместим с изолирующими стержнями круглого сечения диаметром до 40 мм. Для установки используются два болта M10, которые затягиваются на каждом плече креста. Монтаж выполняется путём вставки стержней в отверстия соединителя и фиксации гайками. Убедитесь, что поверхности стержней и внутренние поверхности соединителя очищены от оксидов перед сборкой - это гарантирует минимальное переходное сопротивление. Не требует специальных инструментов, кроме ключа на 16 мм для болтов M10.

Безопасность и стандарты

Изделие соответствует требованиям к соединениям в системах молниезащиты согласно ГОСТ Р 50571.5.54 и IEC 62305. Несмотря на то, что материал - алюминий, изделие не имеет защитного покрытия, поэтому не рекомендуется для открытого монтажа в агрессивных средах без дополнительной защиты.

Преимущества

• Удобная крестообразная форма позволяет соединять стержни под углом 90° без дополнительных поворотов
• Высокая механическая прочность за счёт цельнолитой конструкции из алюминия
• Отсутствие сварки снижает риск деформации и ускоряет монтаж
• Стандартные болты M10 обеспечивают совместимость с типовой фурнитурой

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, агрессивных химических сред или солевых испарений - из-за отсутствия защитного покрытия возможна быстрая коррозия
• Подходит только для круглых стержней диаметром до 40 мм - несовместим с прямоугольными или плоскими шинами
• Не следует использовать в качестве основного токоотвода в высоких токовых режимах - служит исключительно для соединения изолирующих элементов

Примеры использования

• Соединение вертикального заземлителя с горизонтальной лентой вблизи фундамента здания
• Переход между изолированным участком кабельной трассы и основным контуром заземления
• Фиксация стержней в системе молниезащиты на крыше здания, где необходимо сохранить изоляцию одного участка

Практические советы

• Перед установкой протрите контактируемые поверхности стержней и соединителя мягкой щёткой - удалите оксидную плёнку с алюминия
• Затягивайте болты равномерно, чтобы избежать перекоса и повреждения стержней
• Если соединитель будет использоваться во влажной среде, нанесите на места контактов тонкий слой антиоксидантной смазки (например, LUBRIPLATE или аналогичной)
• Проверьте соответствие диаметра стержня 40 мм - использование более крупных стержней приведёт к плохому контакту
• Рекомендуется применять этот соединитель только там, где он действительно необходим - напрямую соединять стержни без изоляции проще и надёжнее
