Соединитель изолирующих стержней Т-образный (101 IT) | 5408156 OBO Bettermann

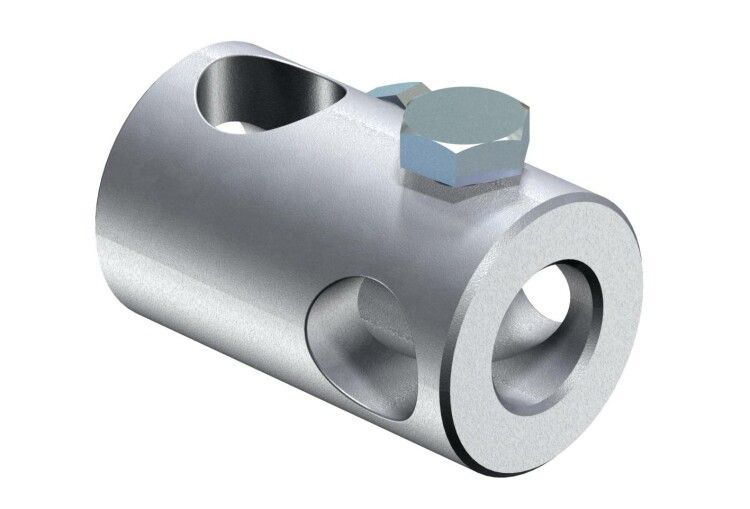

Соединитель изолирующих стержней Т-образный от OBO BETTERMANN (артикул 5408156) предназначен для надёжного соединения трёх изолирующих стержней под углом 90 градусов, обеспечивая механическую прочность и электрическую изоляцию в системах заземления и уравнивания потенциалов.

Назначение и область применения

Т-образный соединитель используется для сборки вертикальных и горизонтальных участков системы заземления, где требуется ответвление изолирующего стержня под прямым углом. Применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре - там, где важна изоляция между металлическими элементами и землёй. Подходит для установки в земле, на поверхности или внутри помещений при условии защиты от механических повреждений.

Технические характеристики

• Тип изделия: Соединитель
• Форма: Т-образная
• Материал: Алюминий
• Закрепление: Болты M10 (в комплекте)
• Защитное покрытие: Необработанная поверхность - без антикоррозийного слоя
• Обозначение производителя: 101 IT

Совместимость и монтаж

Соединитель совместим с изолирующими стержнями, имеющими внешний диаметр, соответствующий внутреннему диаметру патрубков T-соединителя. Для монтажа используются два болта M10, входящие в комплект. Установка выполняется путём вставки стержней в три отверстия и затяжки болтов до плотного контакта. Не требует сварки или специального оборудования. Рекомендуется проверить соответствие диаметра стержней перед монтажом - несоответствие снижает контактную площадь и увеличивает риск перегрева.

Безопасность и стандарты

Изделие не имеет сертификатов по ЕН/IEC, так как является составным элементом системы заземления, а не самостоятельным устройством. Однако выполнено из материала, соответствующего требованиям к проводникам в системах уравнивания потенциалов. Наличие необработанной поверхности требует контроля за коррозией в агрессивных средах.

Преимущества

• Лёгкий вес благодаря алюминиевой конструкции - удобен для транспортировки и монтажа
• Т-форма позволяет выполнять ответвления без дополнительных фитингов
• Стандартные болты M10 обеспечивают совместимость с большинством типов стержней
• Устойчив к механическим нагрузкам при правильном монтаже

Ограничения применения

• Не предназначена для эксплуатации во влажных, агрессивных или солевых средах без дополнительной защиты - необработанная поверхность подвержена коррозии
• Не рекомендуется использовать в местах с высокой температурой выше +80 C
• Не подходит для соединения стержней из меди или стали напрямую - возможна электрохимическая коррозия
• Требует регулярного осмотра в открытых условиях - особенно после дождей или в зимний период

Примеры использования

• Подключение вертикального заземлителя к горизонтальной шине в распределительной подстанции
• Создание ответвления в системе уравнивания потенциалов в цехе с химически активными процессами
• Сборка контура заземления вокруг башенного крана, где нужен переход с вертикального на горизонтальный участок

Практические советы

• Перед монтажом очистите торцы стержней от оксидов - это повысит проводимость и долговечность соединения
• При использовании в почве с высокой влажностью - нанесите на место соединения битумную мастику или термоусадочную трубку
• Проверьте момент затяжки болтов M10 - он должен быть около 15–20 Нм, чтобы не деформировать алюминий
• Не используйте этот соединитель вместо основного проводника - он служит лишь для соединения, а не для передачи больших токов КЗ
• Сохраняйте артикул 5408156 при заказе запчастей - он однозначно идентифицирует модель среди других соединителей OBO BETTERMANN
